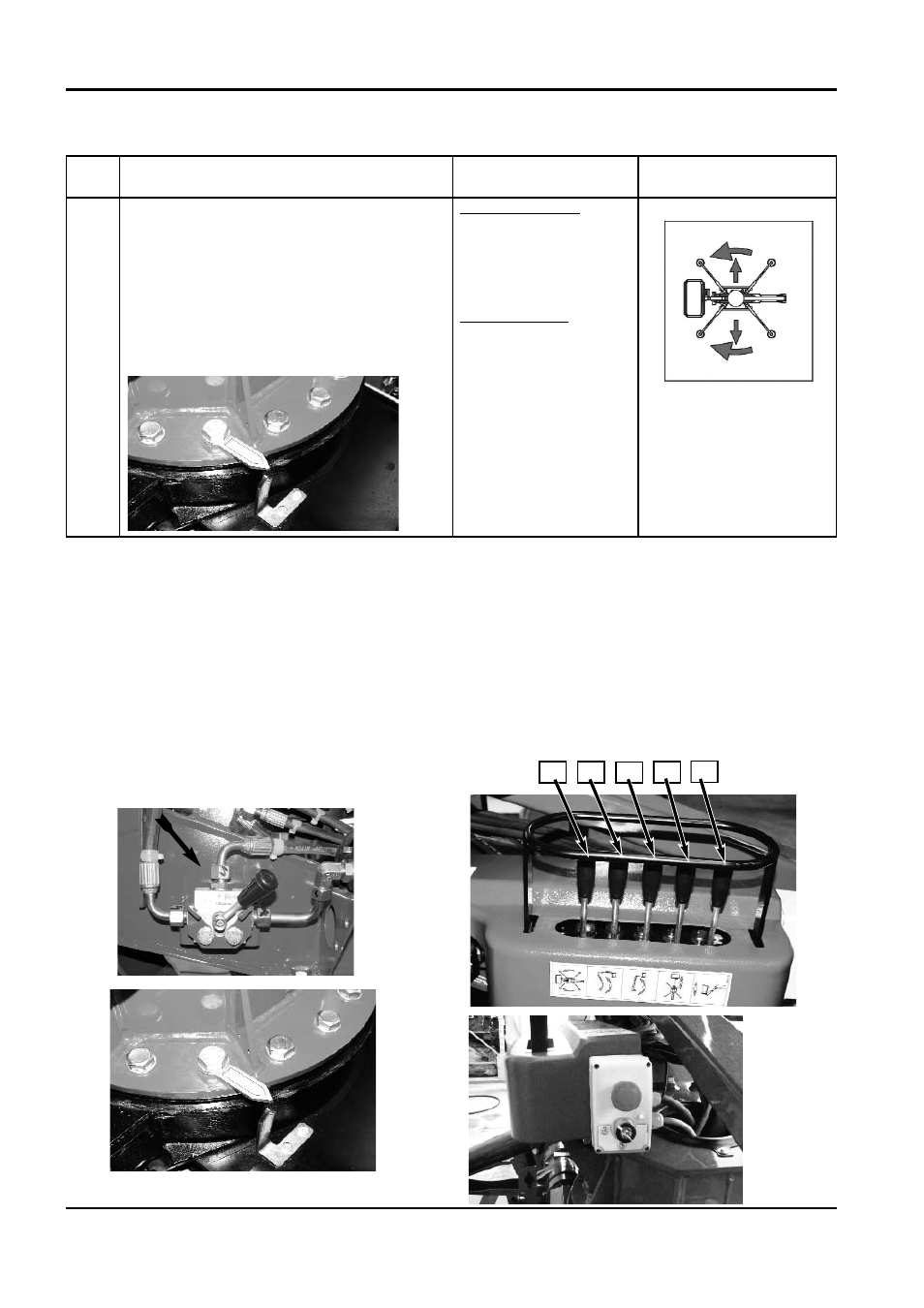

АВАРИЙНОЕ УПРАВЛЕНИЕ НАДЗЕМНОЙ ЧАСТЬЮ
Для управления надземной частью машина оснащена вторым постом управления,
который называется аварийным постом управления надземной частью. Он располага‑
ется на земле, в стороне от машины, около гидрораспределителя надземной части на
земле. Активизировать этот пост управления можно с помощью переключателя, рас‑
положенного на левой стороне распределителя. Данный пост управления должен
использоваться только в аварийных ситуациях или во время проведения технического
обслуживания машины.
№ О
ПИСАНИЕ
НАПРАВЛЕНИЯ РЫЧАГОВ
/
ПОЛУЧЕННОЕ ДВИЖЕНИЕ
П
ИКТОГРАММА РЯДОМ С
УСТРОЙСТВОМ УПРАВЛЕНИЯ
7
Поворотный рычаг
Этот рычаг дает оператору возмож‑
ность поворачивать надземную часть
платформы вокруг оси поворотной
площадки.
О выравнивании машины сигнали‑
зируют две стрелки‑указателя.
рычаг вперед:
поворачивает над‑
земную часть про‑
тив часовой стрелки
рычаг назад:
поворачивает над‑
земную часть по
часовой стрелке
1
2
4
3
5
X17JR04110113
