7.16 П
РОВЕРКА РАБОЧЕГО ДАВЛЕНИЯ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ
Для проведения данной проверки должен быть использован манометр со шкалой
проградуированной как минимум до 250 бар.
‑
Убедитесь, что машина закрыта и находится в исходном положении.
‑
Убедитесь, что в рабочей зоне машины нет людей;
‑
Все приведенные проверки должны быть осуществлены с поста управления
водителя на рабочей площадке.

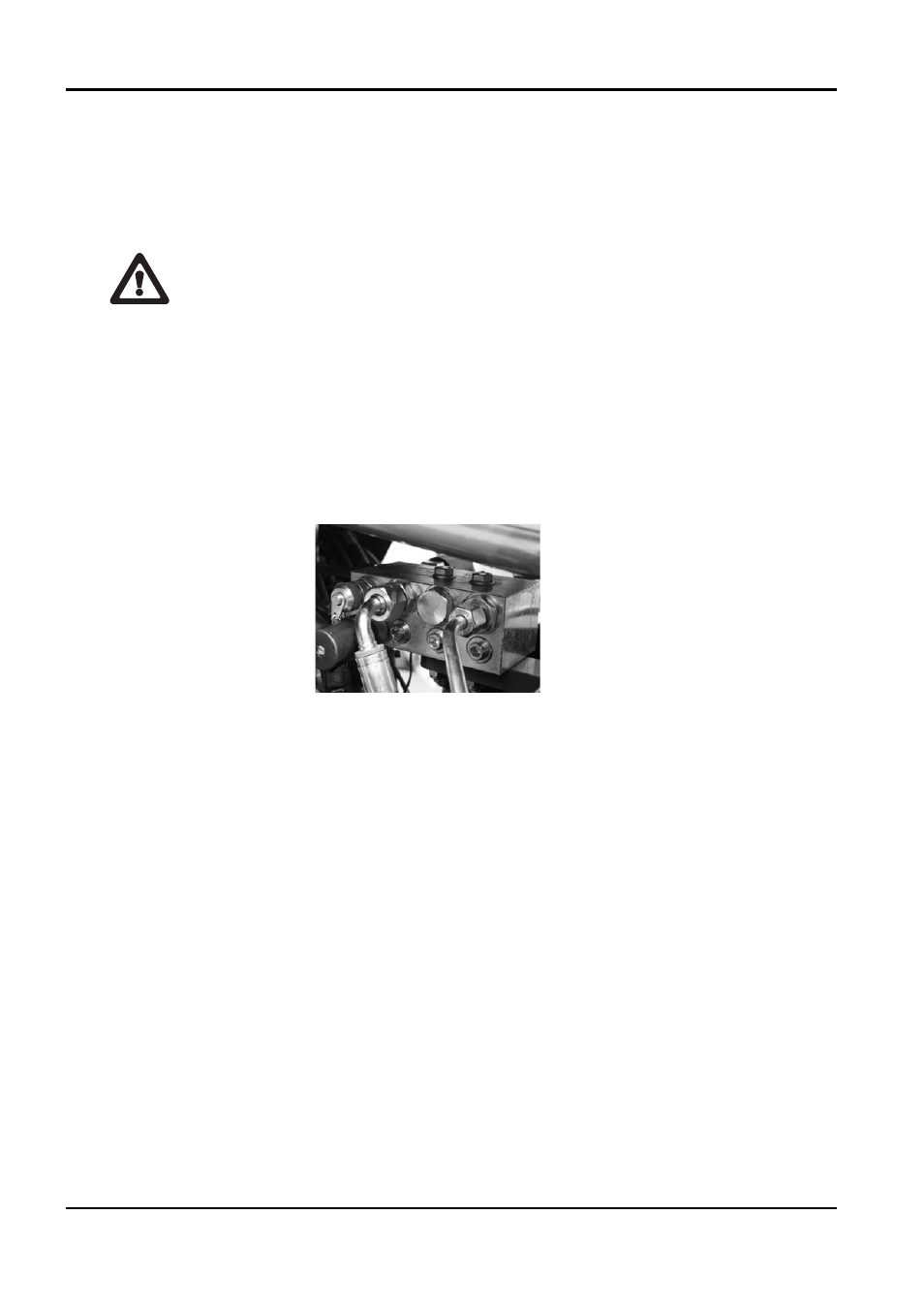

а) Подключите манометр к точке давления на алюминиевом блоке коллектора,
расположенном в отсеке пропорционального клапана (см. фото).
Сначала подключите крепежное устройство MB (см. раздел “Гидравлическая
система”).
б) Подойдите к посту управления и включите машину.
в) Полностью закройте один из двух правых стабилизаторов и поддерживайте
движение.
Снимите показания манометра. Это значение относится к правому ходовому
распределителю.
Выключите машину
г) Подключите манометр к крепежному устройству MA (см. раздел “Гидравлическая
система”).
д)
Подойдите к посту управления и включите машину.
е)
Полностью закройте один из двух левых стабилизаторов и поддерживайте
движение.
Снимите показания манометра. Это значение относится к левому ходовому
распределителю.
ж) Проведите стабилизацию машины.
з) Установите цилиндр второй стрелы в режим складывания.
Удерживайте джойстик в данном положении. Снимите показания манометра. Это
значение относится к распределителю надземной части.
