Инструкция по эксплуатации JLG X17J Operator Manual
Страница 17

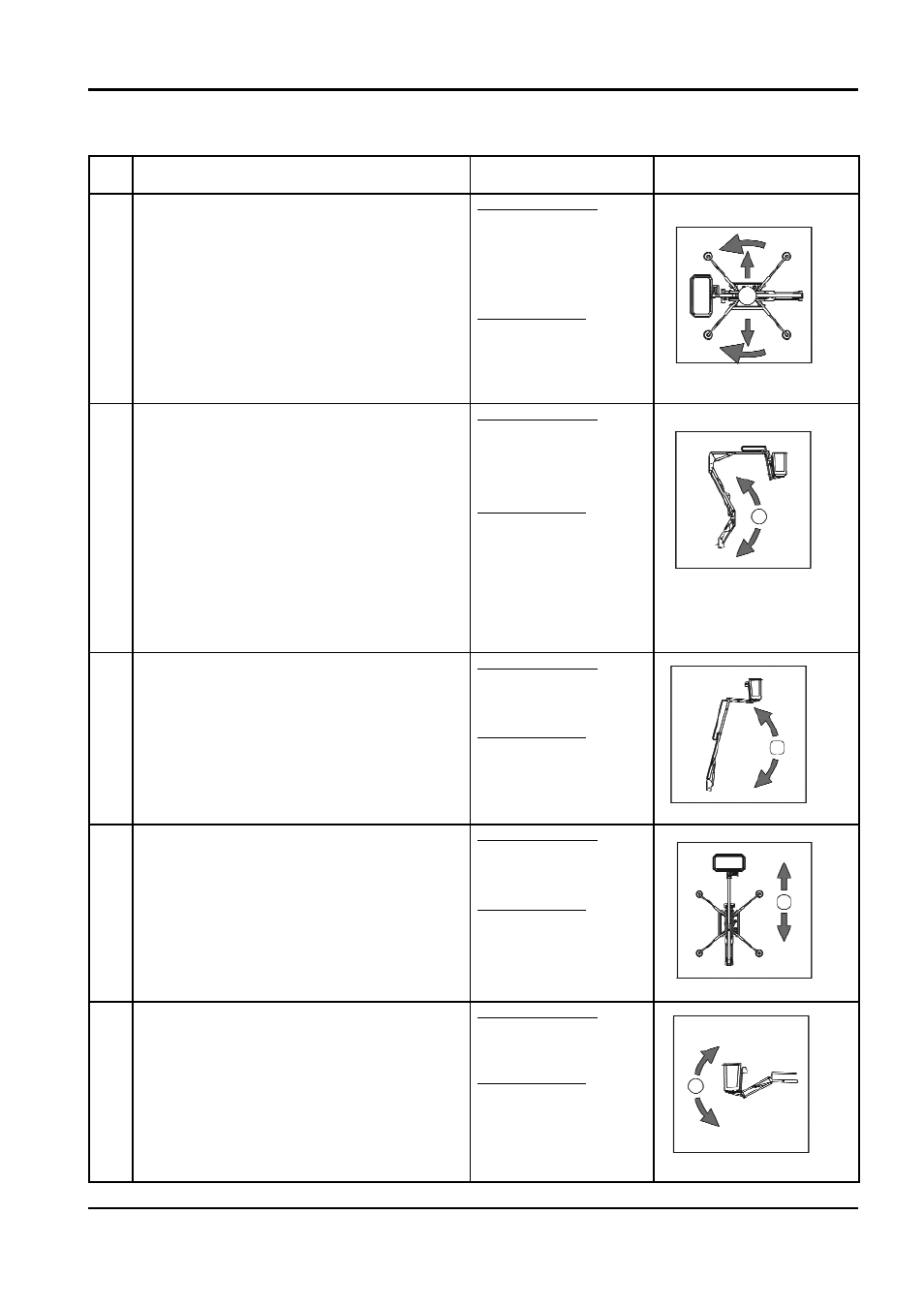

№ О
ПИСАНИЕ
НАПРАВЛЕНИЯ РЫЧАГОВ
/
ПОЛУЧЕННОЕ ДВИЖЕНИЕ
П
ИКТОГРАММА РЯДОМ С
УСТРОЙСТВОМ УПРАВЛЕНИЯ
1
Поворотный рычаг
Этот рычаг дает оператору возмож‑
ность поворачивать надземную часть
платформы вокруг оси поворотной
площадки.
Функция выравнивания машины
соответствует поз. 6 дисплея пульта
дистанционного радиоуправления
(пункт 4.1).
рычаг вперед:
поворачивает над‑
земную часть про‑
тив часовой стрел‑
ки
рычаг назад:
поворачивает над‑
земную часть по
часовой стрелке
2
Рычаг управления первой и второй
стрелой
Этот рычаг дает оператору возмож‑
ность поднимать или опускать пер‑
вую и вторую стрелу платформы.
Синхронные движения первой и вто‑
рой стрелы обеспечивают макси‑
мальный вылет во время работы, они
достигаются благодаря специальной
конфигурации системы и не зависят
от способности оператора.
рычаг вперед:
синхронно переме‑
щает первую и вто‑
рую стрелу вверх
рычаг назад:
синхронно переме‑
щает первую и вто‑
рую стрелу вниз
3
Рычаг управления третьей стрелой
Этот рычаг дает оператору возмож‑
ность поднимать или опускать третью
стрелу платформы.
рычаг вперед:
поднимает третью
стрелу
рычаг назад:
опускает третью
стрелу
4
Рычаг управления телескопической
стрелой
Этот рычаг дает оператору возмож‑
ность выдвигать и втягивать телескопи‑
ческую стрелу.
рычаг вперед:
выдвигает телеско‑
пическую стрелу
рычаг назад:
притягивает теле‑
скопическую стре‑
лу к машине
5
Рычаг управления поперечиной
Этот рычаг дает оператору возмож‑
ность поднимать или опускать стрелу
поперечины.
рычаг вперед:
поднимает стрелу
поперечины
рычаг назад:
опускает стрелу
поперечины
X17JR04110113
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X17J
JLG
13
