Диаграмма подключений и развернутая схема, Electrical ladder diagram, Electrical connection diagram – Инструкция по эксплуатации L.B. White AB 250 с факельным розжигом
Страница 29: Warning: this heater may start at any time, Модель ab060
IF ANY OF THE ORIGINAL WIRE AS SUPPLIED WITH THE APPLIANCE
MUST BE REPLACED, IT MUST BE REPLACED WITH WIRING HAVING A
TEMPERATURE RATING OF AT LEAST 150
O
C.

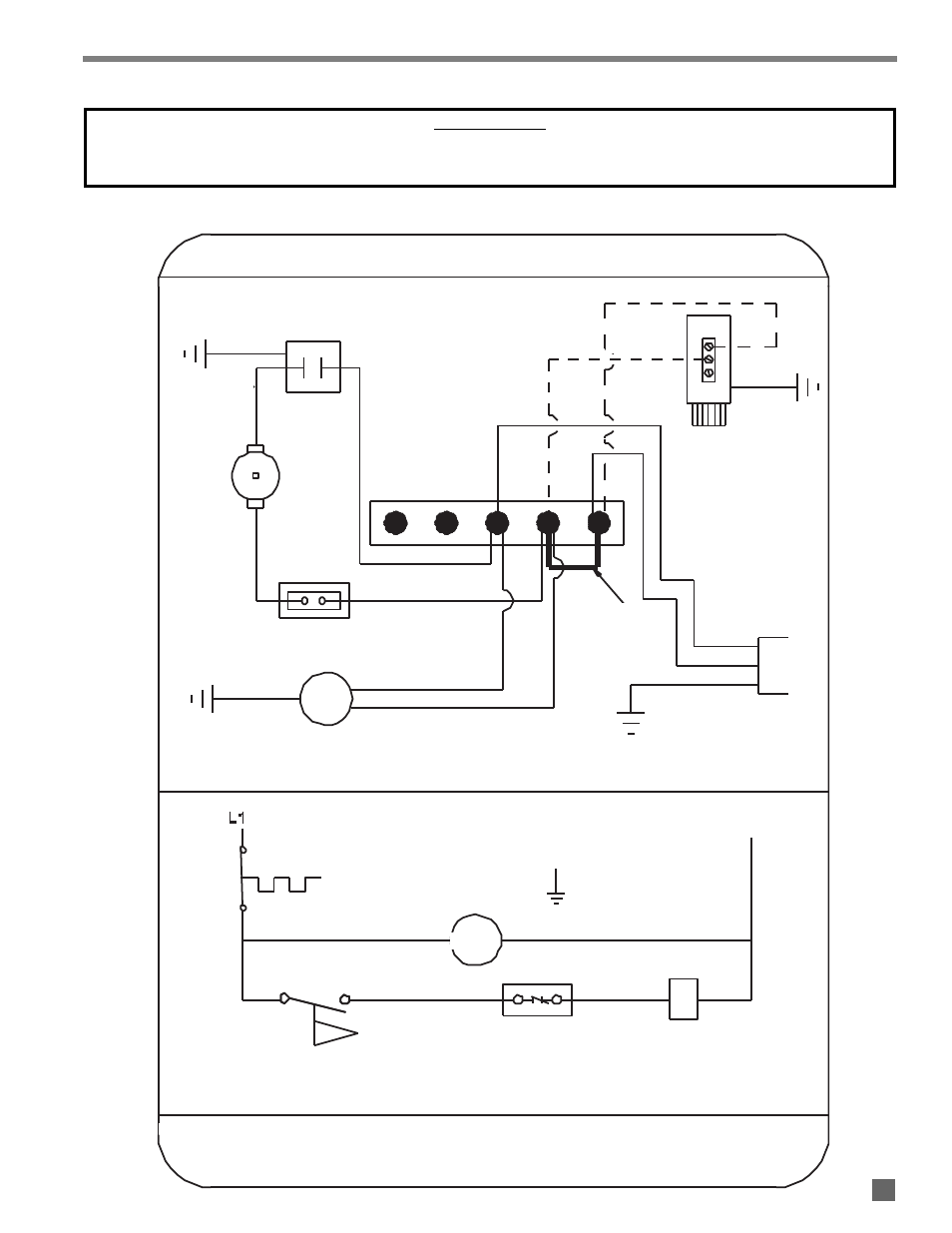

ELECTRICAL LADDER DIAGRAM
AIR PROVING SWITCH
HIGH LIMIT
SWITCH(ES)
MOTOR
SOLENOID
GROUND
THERMOSTAT
NEUTRAL
ELECTRICAL CONNECTION DIAGRAM
WARNING: THIS HEATER MAY START AT ANY TIME
MOTOR
GROUND
YELLOW
GREEN/
BROWN
BLUE
GROUND
GREEN/YELLOW
JUMPER
(REMOVE TO ADD
THERMOSTAT)
BROWN
BLUE
POWER
CORD
THERMOSTAT
(OPTIONAL)
GROUND
YELLOW
GREEN/
BLUE
BROWN
BLUE
BR
O
WN
BR
O
WN
BLUE
BLUE
AIR PROVING SWITCH
BROWN
BR
O
W
N
BR
O
W
N
HIGH LIMIT
SWITCH(ES)
BLUE
GAS CONTROL
VALVE
GROUND
GREEN/
YELLOW
ВНИМАНИЕ
При проведении обслуживания всегда сверяйтесь с диаграммой электросоединений во избежание ошибок в
электропроводке и выхода обогревателя из строя. Проверьте исправность работы прибора после
обслуживания.
Диаграмма подключений и развернутая схема
МОДЕЛЬ AB060
газораспределитель-
ный клапан
земля
зеленый
коричневый
синий
коричневый
прерыватель
предельного
нагрева
коричневый
прерыватель
контроля возд.
потока
синий
желтый
коричневый
перемычка
(снять для
установки
термостата)
синий
коричневый
земля
мотор
коричневый
синий
коричневый
коричневый
синий
зеленый
желтый
земля
зеленый
желтый
земля
синий
кабель
питания
термостат
(дополнительн.
деталь)
ДИАГРАММА ПОДКЛЮЧЕНИЙ
РАЗВЕРНУТАЯ СХЕМА
термостат
земля
ноль
мотор
прерыватель
предельного
нагрева
соленоид
прерыватель
контроля возд.
потока
В случае необходимости замены части проводки,
поставленной в комплекте с обогревателем, используйте
жаропрочный кабель от 302 F (150 C).
синий
ПРЕДУПРЕЖДЕНИЕ: ЭТОТ ОБОГРЕВАТЕЛЬ МОЖЕТ ВКЛЮЧИТЬСЯ В ЛЮБОЙ МОМЕНТ
зеленый/желтый
28
