L.B. White AB 250 с факельным розжигом - Инструкция (Страница 20)

1. Очистите все возможные накопления пыли.
2. Проверьте давление газа на штуцере газовым
манометром низкого давления:
a. Перекройте газоснабжение обогревателя.
б. Отключите обогреватель от питания.
в. Поверните винт отбора давления на выходе
клапана против часовой стрелки, как
минимум на один полный оборот.
д. Подключите газовый манометр низкого
давления к штуцеру для измерения давления.
e. Откройте газоснабжение и подключите
обогреватель к питанию.
ж. Включите обогреватель.
з. Когда обогреватель зажжется, манометр
покажет 2,5 кВт для паров жидкого газа и
0,75 кВт для природного газа. Это – давление
газового потока, необходимое для
функционирования обогревателя на полную
мощность. Если манометр не показывает
нужное давление на штуцере, проверьте
давление газа на входе
газораспределительного клапана. Верхний и
нижний пределы допустимых значений
давления на входе газораспределительного
клапана показаны в таблице технических
характеристик обогревателя, а также в
таблице технических данных на самом
приборе. При необходимости давление на
входе нужно отрегулировать до достижения
нужного давления на выходе. Давление на
входе проверяется таким же образом, как и
на выходе.
и. После того как оба показания давления
проверены, отключите газоснабжение и
питание обогревателя, снимите манометр,
хорошо затяните винт отбора давления.
Откройте газоснабжение и снова
подключите обогреватель к питанию.

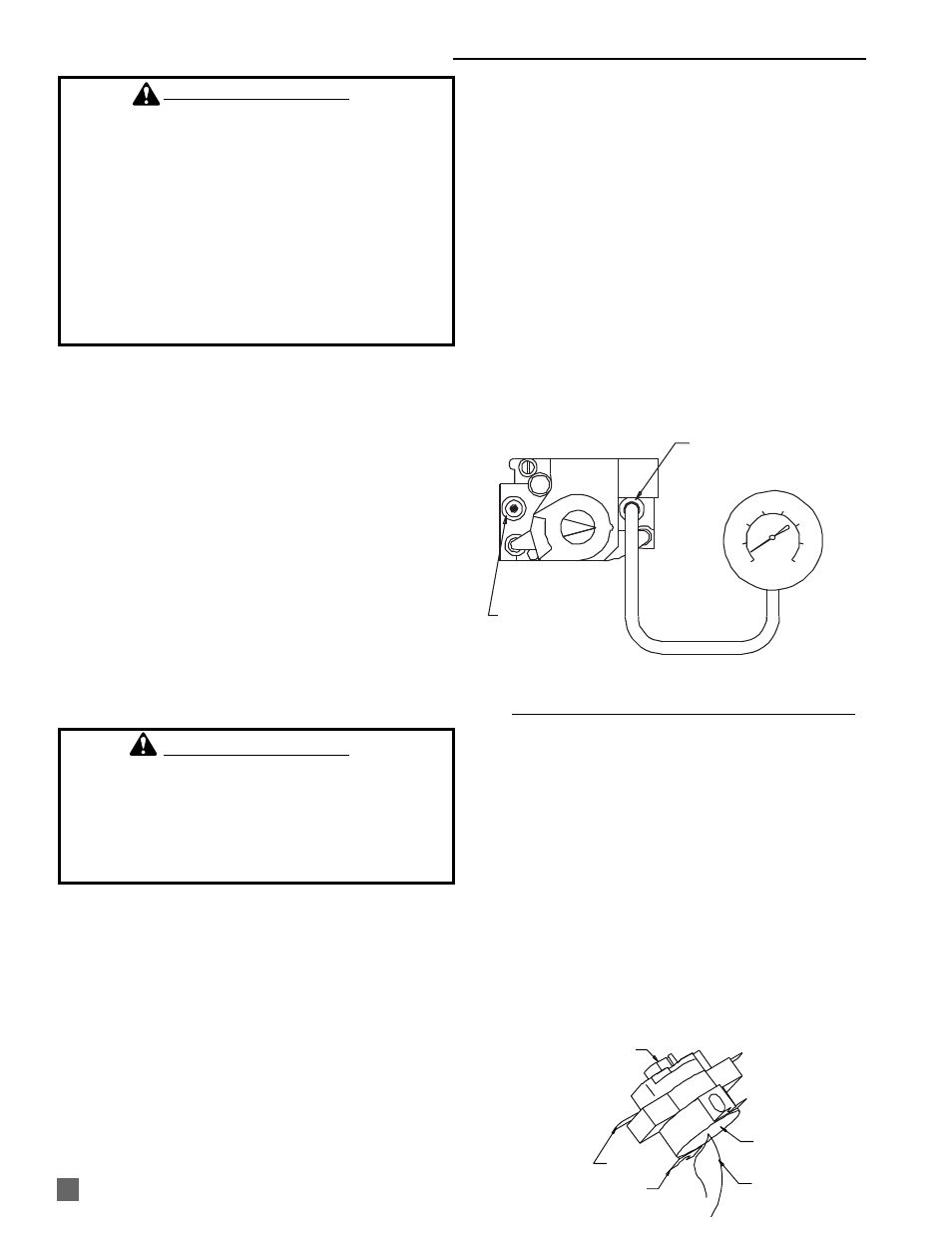

Рис. 14
RESET BUTTON
SENSING
SURFACE
TERMINAL
FLAME
MOUNTING
LEG
выступ крепления
чувствительная
поверхность
пламя
кнопка
возврата в
исходное
положение
терминал
INLET PRESSURE TAP
OUTLET PRESSURE TAP
LOW PRESSURE GAUGE
5
0
10
15 20
25
30
35
ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН
19
ПРОВЕРКА ПРЕРЫВАТЕЛЯ ПРЕДЕЛЬНОГО НАГРЕВА
(С РУЧНЫМ ВОЗВРАТОМ В ИСХОДНОЕ ПОЛОЖЕНИЕ)
Прерыватели предельного нагрева должны
проверяться как минимум раз в год, когда производится
генеральная чистка обогревателя.
1. Отключите обогреватель от питания.
2. Снимите прерыватель предельного нагрева с
термокамеры.
3. Держа прерыватель за один из выступов
крепления, поднесите небольшой источник
пламени только к чувствительной части на
задней поверхности прерывателя.
Будьте
осторожны, не расплавьте пластмассовый корпус
прерывателя при проведении проверки.
4. В течение минуты вы услышите щелчок
прерывателя. Это говорит о том, что контакты
прерывателя разомкнулись.
5. Подождите около минуты, пока прерыватель не
остынет, после чего сильно надавите кнопку
"сброса" для возврата прерывателя в исходное
состояние.
6. Проверьте электропроводность на терминалах
прерывателя, чтобы убедиться в том, что
контакты замкнулись.
7. Установите прерыватель обратно на
обогреватель. Подключите обогреватель к
питанию. Включите обогреватель и проверьте
исправность работы.
Рис. 15
манометр низкого давления
ПРЕДУПРЕЖДЕНИЕ
Огнеопасно
■
Не эксплуатируйте прибор с незадействованным
прерывателем предельного нагрева.
■
Эксплуатация обогревателя без прерывателя
предельного нагрева может привести к перегреву
и к возникновению пожара, который может
нанести ущерб зданию или вызвать смерть скота.
ПРЕДУПРЕЖДЕНИЕ
Огне и взрывоопасно
■
Не разбирайте газораспределительный клапан.
■
Не пытайтесь заменить какой-либо из элементов
газораспределительного клапана.
■
Газораспределительный клапан необходимо
заменить, если какая-либо часть узла
газораспределительного клапана повреждена
физически.
■
Несоблюдение данного предупреждения может
привести к пожарам и взрывам, а в результате к
травмам, смерти людей, скота или повреждению
здания.
штуцер для измерения давления
на выходе
штуцер для
измерения давления
на входе
