Рис. 5 – Инструкция по эксплуатации L.B. White AB 250 с факельным розжигом
Страница 13
12
СБОРКА РУЧНОГО ЗАПОРНОГО КЛАПАНА
СО ШЛАНГОМ И РЕГУЛЯТОРОМ
Установка комплекта термостата прямого
подключения к блоку управления обогревателя:
a.
Установка и подключение термостата должны
осуществляться электриком или другим
квалифицированным лицом.
б. Для термостата необходимо использовать
трехжильный кабель не менее 18 калибра
(по американской классификации проводов),
состоящий из фазы, нуля и заземления.
в. Перед включением термостата необходимо
убедиться в исправности работы
обогревателя.
ПРЕДУПРЕЖДЕНИЕ
Опасность поражения током
■
Отключите питание перед установкой термостата
на обогреватель.
■
Несоблюдение данной предосторожности может
привести к поражению током, а в результате, к
травмам или смерти.
УСТАНОВКА ТЕРМОСТАТА
(Необязательная принадлежность)

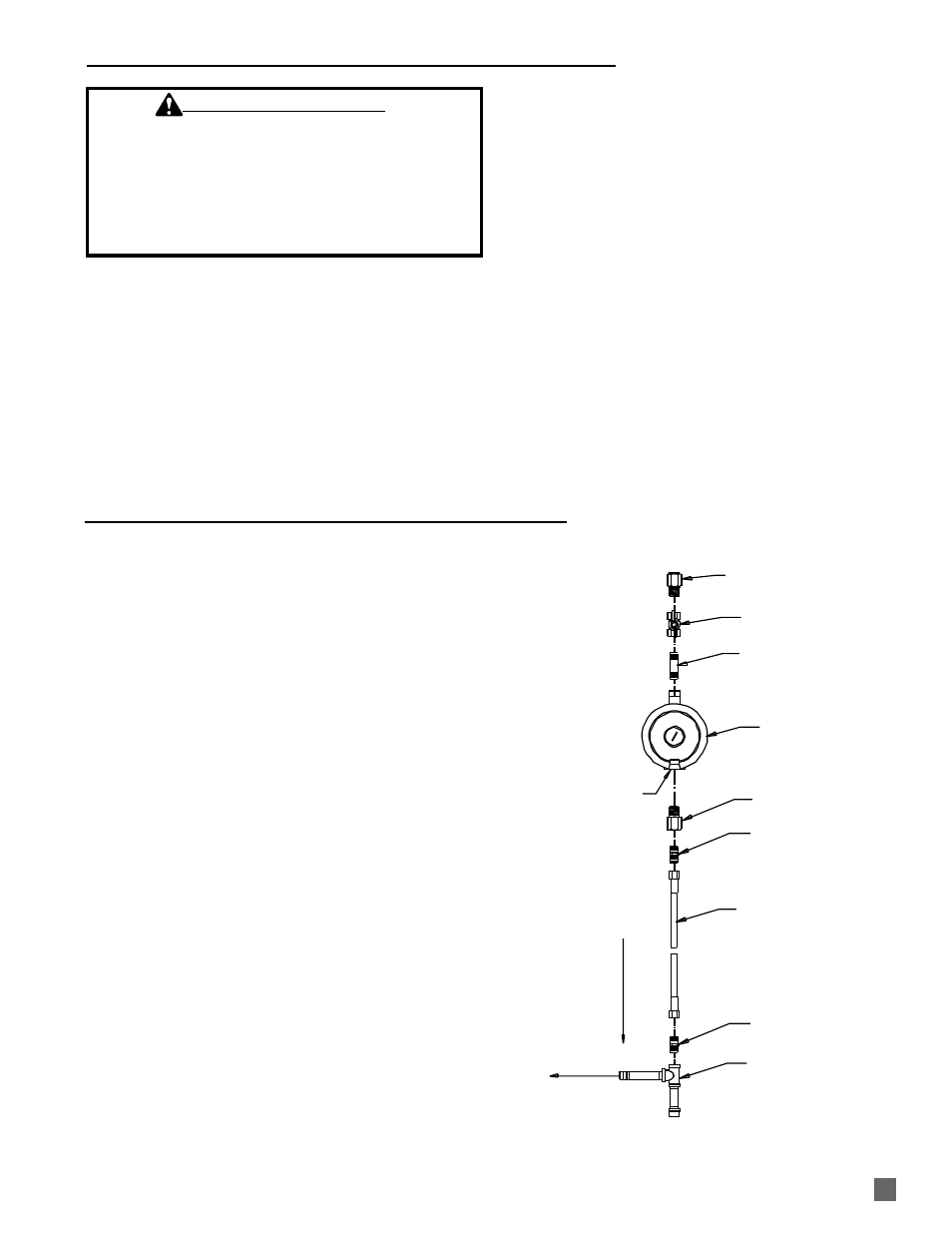

REGULATOR VENT
PIPING ADAPTER
VALVE, MANUAL
SHUT-OFF
NIPPLE 1/2"
REGULATOR
PIPING ADAPTER
ADAPTER
GAS HOSE
ADAPTER
SEDIMENT TRAP
TO GAS CONTROL
VALVE INLET
GAS FLO
W
1.
Для герметизации резьбовых соединений всегда
пользуйтесь уплотнительным материалом,
совместимым с использованием пропана или
природного газа.
2.
Соедините элементы согласно рисунку. На
данной схеме показана только общая сборка
элементов. Регулятор всегда должен
устанавливаться так, чтобы его отдушина была
направлена вниз, независимо от расположения
самого регулятора.
3.
Хорошо закрепите все соединения.
4.
Проверьте все соединения на наличие утечек
газа проверенными детекторами газа.
Рис. 5
переходной
патрубок
клапан, ручной
запорный
ниппель
12,7 мм дюйма
регулятор
отдушина
регулятора
переходник
отстойник
газовый шланг
газовый поток
переходной патрубок
переходник
ко входу
газораспределительного
клапана
