Техобслуживание

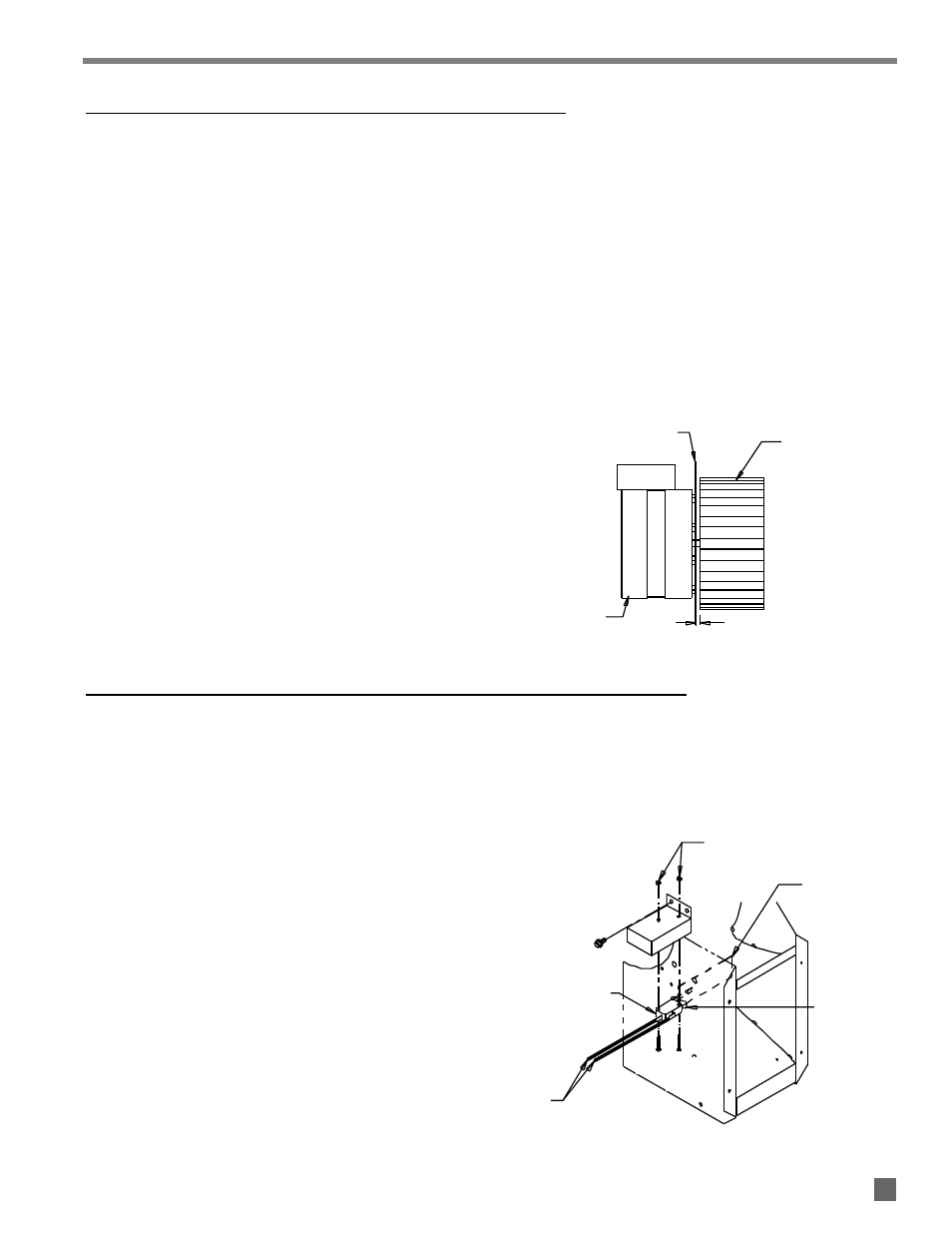

БЛОК МОТОРА И ВЕНТИЛЯТОРА
16
MOTOR MOUNT PLATE
FAN WHEEL
CLEARANCE
MOTOR
1. Перекройте газоснабжение обогревателя.
2. Отключите обогреватель от питания.
3. Откройте эксплуатационную панель cо стороны
блока управления обогревателя.
4. Отсоедините проводку мотора.
5. Снимите шурупы, крепящие монтажную панель
мотора к корпусу вентилятора.
6. Снимите блок мотора и вентилятора с корпуса.
7. Ослабьте квадратные крепёжные винты на
колесе вентилятора гаечным ключом.
8. Снимите колесо вентилятора с моторного вала.
При необходимости воспользуйтесь
специальным инструментом для снятия.
9. Снимите четыре (4) шурупа, крепящие мотор на
монтажной панели.
10. Для замены мотора и вентилятора повторите
указанные процедуры в обратном порядке.
ПРИМЕЧАНИЯ: a. Зазор между колесом вентилятора и
монтажной панелью мотора должен
быть отрегулирован
согласно
приведенной ниже таблице перед
закреплением колеса вентилятора
на моторном вале.
б. Убедитесь, что установочный винт
(винты) вентилятора расположены
на плоских поверхностях моторного
вала перед их закреплением.
AB060/AB100 6.4 мм
AB250 3.2 мм
Рис. 9
1. Перекройте газоснабжение обогревателя.
2. Отключите обогреватель от питания.
3. Откройте эксплуатационную панель со стороны
блока управления обогревателя.
4. Снимите два (2) винта для листового металла,
крепящие прерыватель со скобой на корпусе
воздуходувки. Снимите блок прерывателя,
повернув его на 90 градусов, так чтобы лапка
прошла через продолговатое отверстие на
боковой панели корпуса вентилятора.
5. Отсоедините проводку прерывателя контроля
воздушного потока.
6. Для замены прерывателя, повторите описанные
процедуры в обратном порядке. Запасной
прерыватель будет заранее смонтирован на
скобе крепления.
ВАЖНО
При установке прерывателя важно не погнуть рычаг.
Гнутый рычаг прерывателя может привести к
проблемам с зажиганием в последствии.
Рис. 10
монтажная панель
мотора
мотор
колесо
вентилятора
зазор
КОНТРОЛЬНЫЙ ПРЕРЫВАТЕЛЬ ВОЗДУШНОГО ПОТОКА С ЛАПКОЙ
Модели АВ060 и АВ100
прерыватель с
лапкой
провода
гайки
лапка
продолговатое
отверстие
боковая панель
корпуса
