1.
Некоторые модели обогревателей, работающие
на пропане или природном газе, оснащены
дроссельным клапаном для регулирования
уровня нагрева, расположенным между узлами
газораспределительного клапана и манифольда.
ЭТО НЕ РУЧНОЙ ЗАПОРНЫЙ КЛАПАН.
2.
Дроссельный клапан может быть отрегулирован
на минимальный или максимальный нагрев.
Если ручка клапана находится в положении
параллельном потоку газа, клапан полностью
открыт для обеспечения максимального нагрева.
(См. рис. 7.)

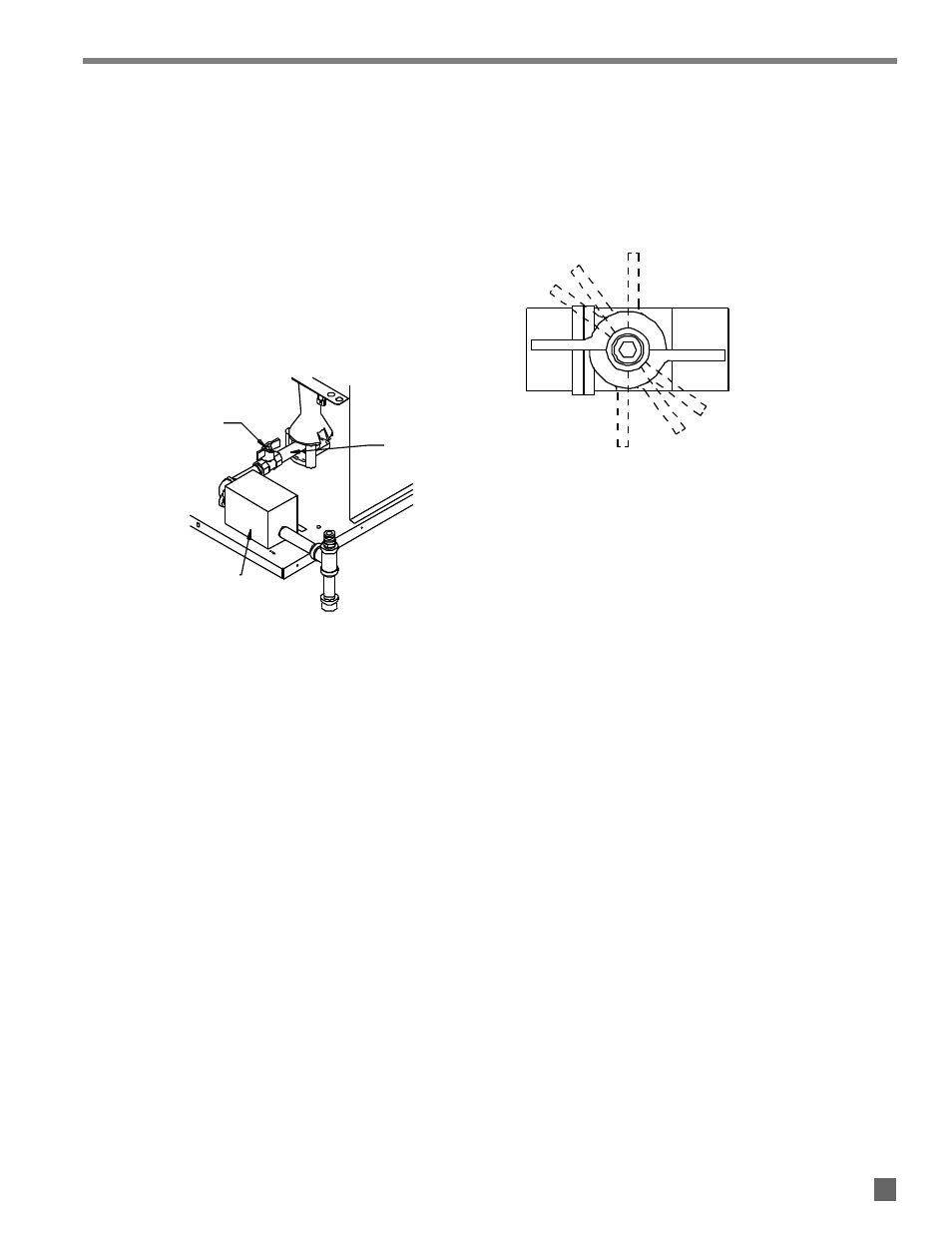

Рис. 7
Дроссельный клапан можно установить на
минимальный нагрев, повернув ручку на 90
градусов по отношению к потоку газа или в
любое другое положение между минимальным и
максимальным.
(См. рис. 8.)
Рис. 8
Регулятор уровня нагрева
THROTTLE
VALVE
GAS
MANIFOLD
GAS CONTROL
VALVE
дроссельный
клапан
газовый
штуцер
газораспредели-
тельный клапан
MAXIMUM HEAT
MINIMUM HEA
T
75% OF MAXIMUM
90% OF MAXIMUM
75% максимума
максимальный
нагрев
минимальный нагрев
90% максимума
