Рис. 1, Инструкции по установке воздухоотвода – Инструкция по эксплуатации L.B. White AB 250 с факельным розжигом
Страница 11
1.
По желанию на выходное отверстие
обогревателя могут устанавливаться пластины,
для направления потока нагретого воздуха на
выходе из обогревателя. К возможным
вариантам установки относятся: широкое
рассеивание воздуха по двум 45-градусным
дорожкам и концентрация воздушного потока в
одном 45-градусном направлении.
2.
Выступы пластин воздухоотвода
«защелкиваются» в паз между внутренней
поверхностью корпуса обогревателя и кожухом
воздуходувки. Если зазубренные выступы не
«защелкиваются» в отверстие воздуходувки,
ослабьте (не снимайте) шурупы отверстия
воздуходувки. Образуется небольшое
пространство, в которые можно будет вставить
выступы воздуходувки. Затяните шурупы в
завершение установки.
3.
Перед установкой воздухоотводам необходимо
вручную придать необходимую форму. Согните
их под углом 90 градусов по перфорации. Форма
воздухоотводов будет такой, как показано на рис.
1.

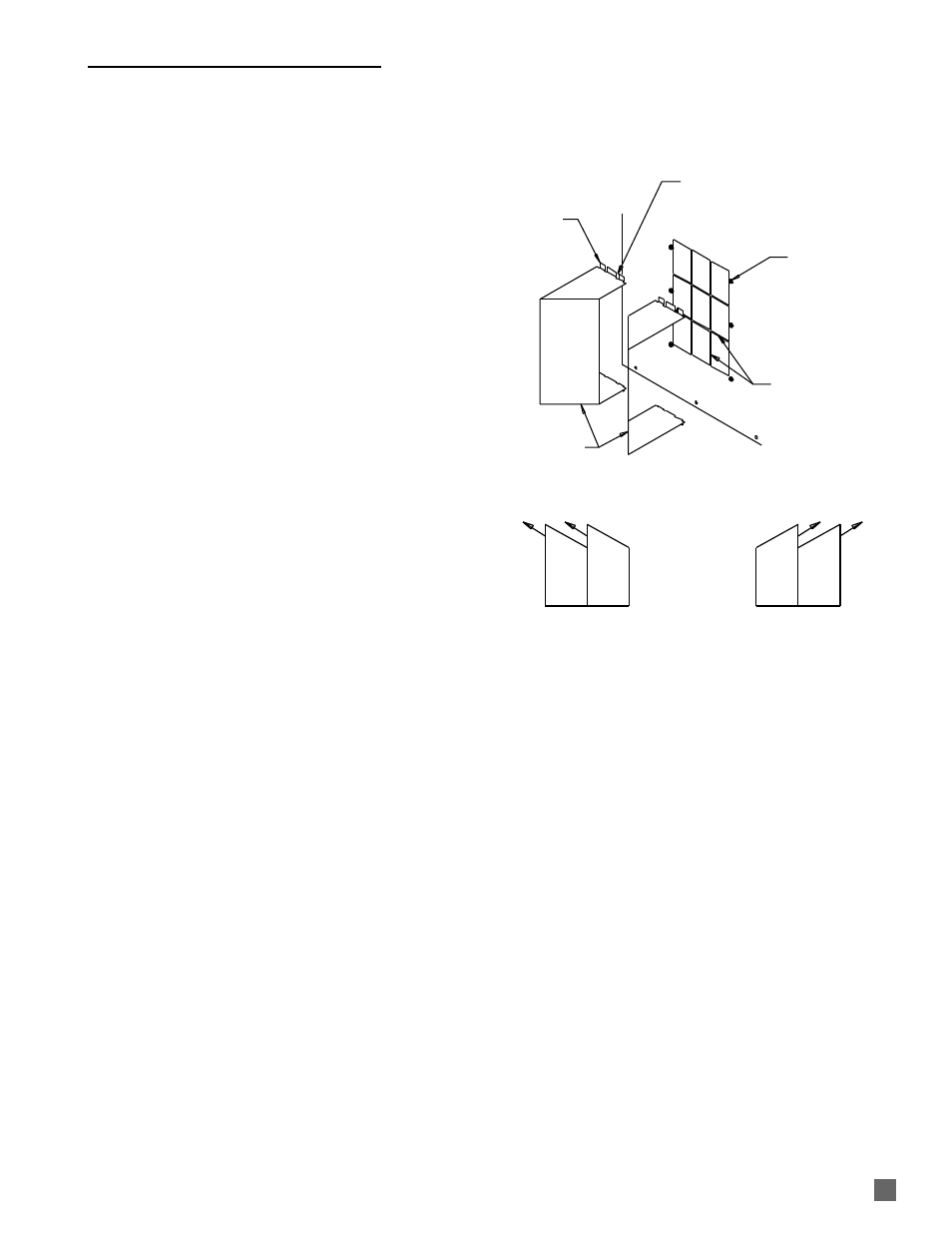

Рис. 1
(Типичный вариант установки, обеспечивающий
два направления потока воздуха.)
ИНСТРУКЦИИ ПО УСТАНОВКЕ ВОЗДУХООТВОДА
TABS
DIVERTER
HALVES
OUTLET
SCREWS
FORMED
OUTLET GUARD
NOTCHES IN MOUNTING TABS
10
Альтернативные варианты установки воздухоотвода
(Дополнительная принадлежность на некоторых моделях.)
(Внешний вид воздуходувки обогревателя может варьироваться в зависимости от модели.)
Выступы
Зазубрины на
выступах
Шурупы
воздуходувки
Панели
воздухоотвода
Штампованное
заграждение
