Рис. 13, Термопара – Инструкция по эксплуатации L.B. White AB 250 с факельным розжигом
Страница 19
1.
Перекройте газоснабжение обогревателя.
2.
Отключите обогреватель от питания.
3.
Дайте прибору остынуть, так чтобы можно было
прикасаться к блоку горелки.
4.
Ослабьте барашковый винт блока запальной
горелки, вращая его против часовой стрелки. Не
обязательно полностью вынимать винт из блока
запальной горелки. Ослабьте его так, чтобы
можно было снять щиток запальной горелки.
5.
После раскручивания винта поднимите щиток
запальной горелки, так чтобы открыть доступ к
скобе и соплу запальной горелки, а также к
термопаре.
6.
Для снятия термопары ослабьте крепежную
гайку (вращайте против часовой), пока гайка
полностью не выйдет из скобы запальной
горелки. Снимите термопару со скобы
запальной горелки.
7.
Снимите соединительную гайку проводки,
вкрученную
в блок питания на
газораспределительном клапане.
8.
Для сборки повторите описанные процедуры в
обратном порядке.
ВАЖНО
■
Термопара является важным устройством
безопасности, работающим в непосредственной
связи с предохранительным клапаном запальной
горелки. Производить замену термопары можно
только в соответствии с номером детали,
указанном в перечне деталей конкретной модели.
■
При закручивании соединительной гайки
термопары обратно в блок питания
газораспределительного клапана, затяните ее до
предела пальцами, а затем осторожно закрепите
гаечным ключом. НЕ ПЕРЕТЯГИВАЙТЕ
ГАЙКУ И НЕ ПРИМЕНЯЙТЕ ИЗЛИШНИЕ
УСИЛИЯ ПРИ ЗАКРУЧИВАНИИ. Это может
привести к разрушению блока питания
газораспределительного клапана.
■
Не используйте плоскогубцы для снятия и замены
крепежной гайки термопары (дополнительная
деталь) и соединительной гайки. Этим Вы может
закруглить шестигранные гайки, что затруднит
профилактическое обслуживание в дальнейшем.
ТЕРМОПАРА
18
SHIELD
BRACKET
NG SCREW
ORIFICE
TUBE W/NUTS
THERMOCOUPLE
STUD
GASKET*
SPACING RIBS*
BURNER CASTING
* NOT ON ALL HEATERS
ВАЖНО
Отверстие сопла запальной горелки просверлено до
определенного диаметра, соответствующего
используемому типу топлива и давлению газа. Не
пытайтесь проткнуть или пробить отверстие острым
инструментом. Этим Вы расширите отверстие, что
приведет к проблемам гашения запальной горелки.
Очищайте сопло только сжатым воздухом, мягкой
щеткой или сухой тряпкой. При необходимости,
замените сопло запальной горелки.
Не снимайте сопло плоскогубцами. Плоскогубцы
«закруглят» шестигранные гайки в основании сопла и
затруднят профилактическое обслуживание в
дальнейшем. Пользуйтесь только ключом
подходящего размера.

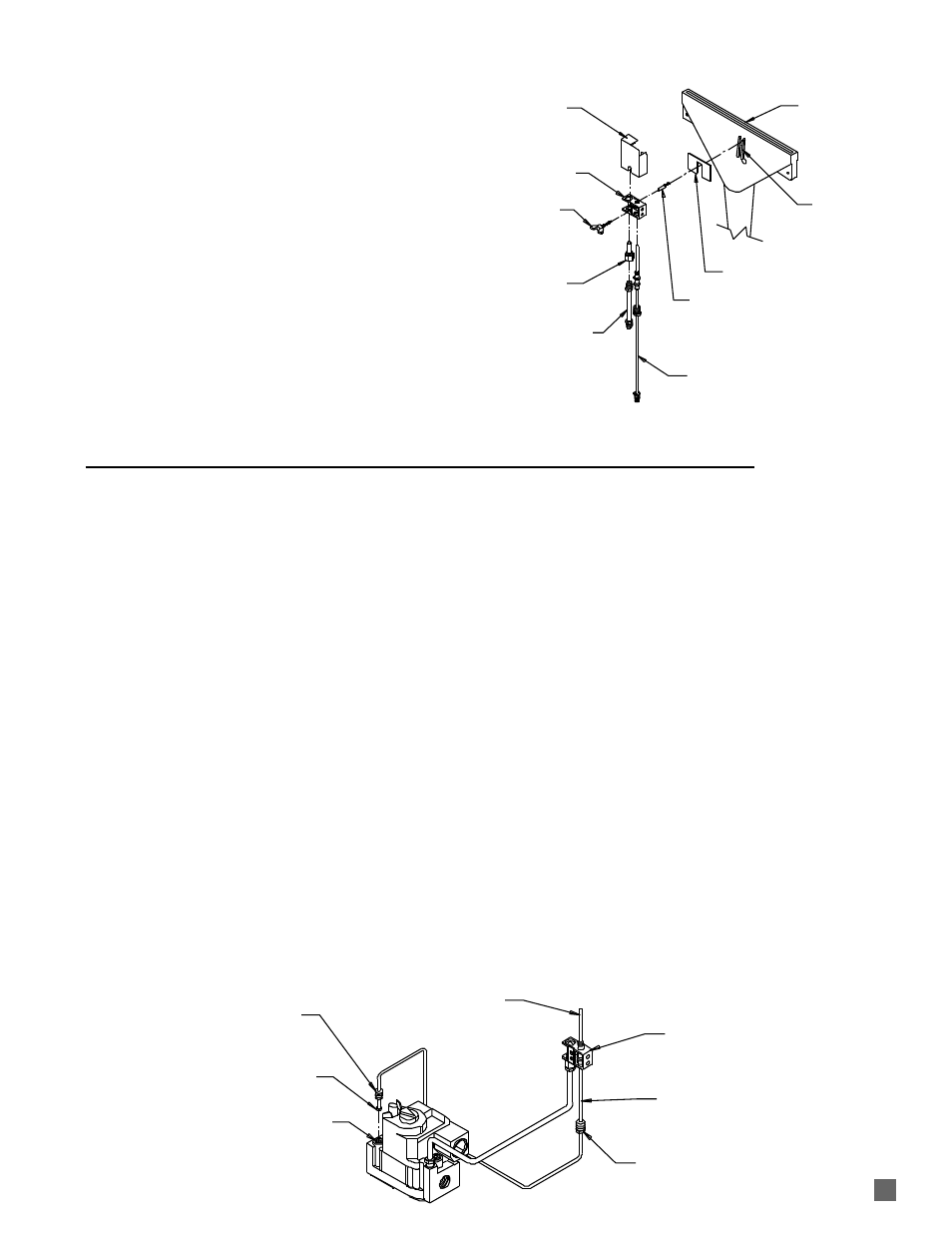

Рис. 12
THERMOCOUPLE TIP
PILOT ASSEMBLY
THERMOCOUPLE LEAD
OPTIONAL ATTACHMENT NUT
THERMOCOUPLE LEAD
CONNECTOR NUT
POWER UNIT CONNECTOR
CONTACT
POWER UNIT
щиток
скоба
барашко-
вый винт
сопло
трубка с
гайками
литая форма горелки
выступы распорки
прокладка*
заклепка
термопара
*не на всех обогревателях
соединительная гайка
проводки термопары
контакт соединения с
блоком питания
блок питания
острие термопары
блок запальной
горелки
проводка термопары
дополнительная крепежная
гайка
Рис. 13
