L.B. White AB 250 с факельным розжигом - Инструкция (Страница 18)

КОНТРОЛЬНЫЙ ПРЕРЫВАТЕЛЬ ВОЗДУШНОГО ПОТОКА С КРЫЛОМ (СТВОРКОЙ)
МОДЕЛЬ АВ250
ВАЖНО
На некоторых моделях обогревателей имеются
волокнистые прокладки с фольговым покрытием,
расположенные между скобой запального устройства и
верхней поверхностью литой формы горелки.
Необходимо проявлять осторожность, чтобы не
повредить эту прокладку, т.к. это может привести к
гашению пламени запальной горелки. Если Вам
необходимо снять прокладку для очистки частей
горелки, обязательно убедитесь в том, чтобы
прокладка была возвращена на место и правильно
установлена.
1. Перекройте газоснабжение обогревателя.
2. Отключите обогреватель от питания.
3. Дайте прибору остынуть, так чтобы можно было
прикасаться к блоку запальной горелки.
4. Ослабьте барашковый винт блока запальной
горелки, вращая его против часовой стрелки. Не
обязательно полностью вынимать винт из блока
запальной горелки. Ослабьте его так, чтобы
можно было снять щиток запальной горелки.
5. После раскручивания винта поднимите щиток
запальной горелки, так чтобы открыть доступ к
скобе и соплу запальной горелки, а также к
термопаре.
6. Очистите группу запальной горелки
(приклепанную с внутренней стороны к щитку
запальной горелки) от пыли и грязи, уделяя
особое внимание горловине (нижнему входу)
блока запальной горелки и рассекателю пламени
в верхней части группы.
7. Очистите верх заостренного сопла запальной
горелки, убедившись в том, что отверстие сопла
не забито пылью и грязью. Если сопло
необходимо снять, используйте ключ
соответствующего размера для ослабления и
снятия уплотнительного фитинга и трубки
запальной горелки с входного отверстия сопла.
Ослабьте и снимите сопло запальной горелки со
скобы основной горелки с помощью ключа.
Рассмотрите сопло при хорошем освещении и
убедитесь, что отверстие сопла чисто и не
засорено. Если нет, продуйте его сжатым
воздухом.
8. Для замены щитка и сопла запальной горелки,
повторите описанные процедуры в обратном
порядке.
9. Проверьте на наличие утечек газа.
БЛОК ЗАПАЛЬНОЙ ГОРЕЛКИ
17
BLOWER OUTLET
OF HEATER
R PROVING
WITCH
ARM OF
FLAPPER
AIR PROVING
SWITCH ARM
FAN WHEEL
PIVOT POINT
OF FLAPPER
EDGE OF
FLAPPER
PIVOT POINT
OF FLAPPER
FLAPPER
31.7 MM TO 34.9 MM
1. Перекройте газоснабжение обогревателя.
2. Отключите обогреватель от питания.
3. Убедитесь в отсутствии пыли, грязи и т.д.,
которые могут привести к «залипанию» осей
вращения створки при ее движении внутри
корпуса воздуходувки. При обнаружении грязи
очистите загрязненную часть должным образом
мягкой щеткой или сжатым воздухом.
4. «Рычаг» створки должен входить в контакт с
рычагом прерывателя воздушного потока, когда
задний край створки приподнят приблизительно
на 31,7–34,9 мм над дном корпуса обогревателя.
Это – положение, при котором Вы услышите
щелчок, означающий, что контакты механизма
прерывателя замкнулись. Также можно
проверить электропроводность цепи.
5. Если контакты прерывателя не замыкаются при
таком положении, вдавите рычаг в прерыватель
вручную, чтобы убедиться в исправности
прерывателя. Если при этом слышен щелчок, то
выключатель исправен и необходимо подогнать
рычаг так, чтобы он входил в контакт с рычагом
прерывателя.
6. С помощью острогубцев, осторожно сгибайте
рычаг створки, (НЕ РЫЧАГ ПРЕРЫВАТЕЛЯ)
шаг за шагом, пока рычаг створки не задействует
рычаг прерывателя, замыкая контакты
прерывателя в момент, когда задний край
створки приподнят над дном корпуса на 32 – 35
мм.

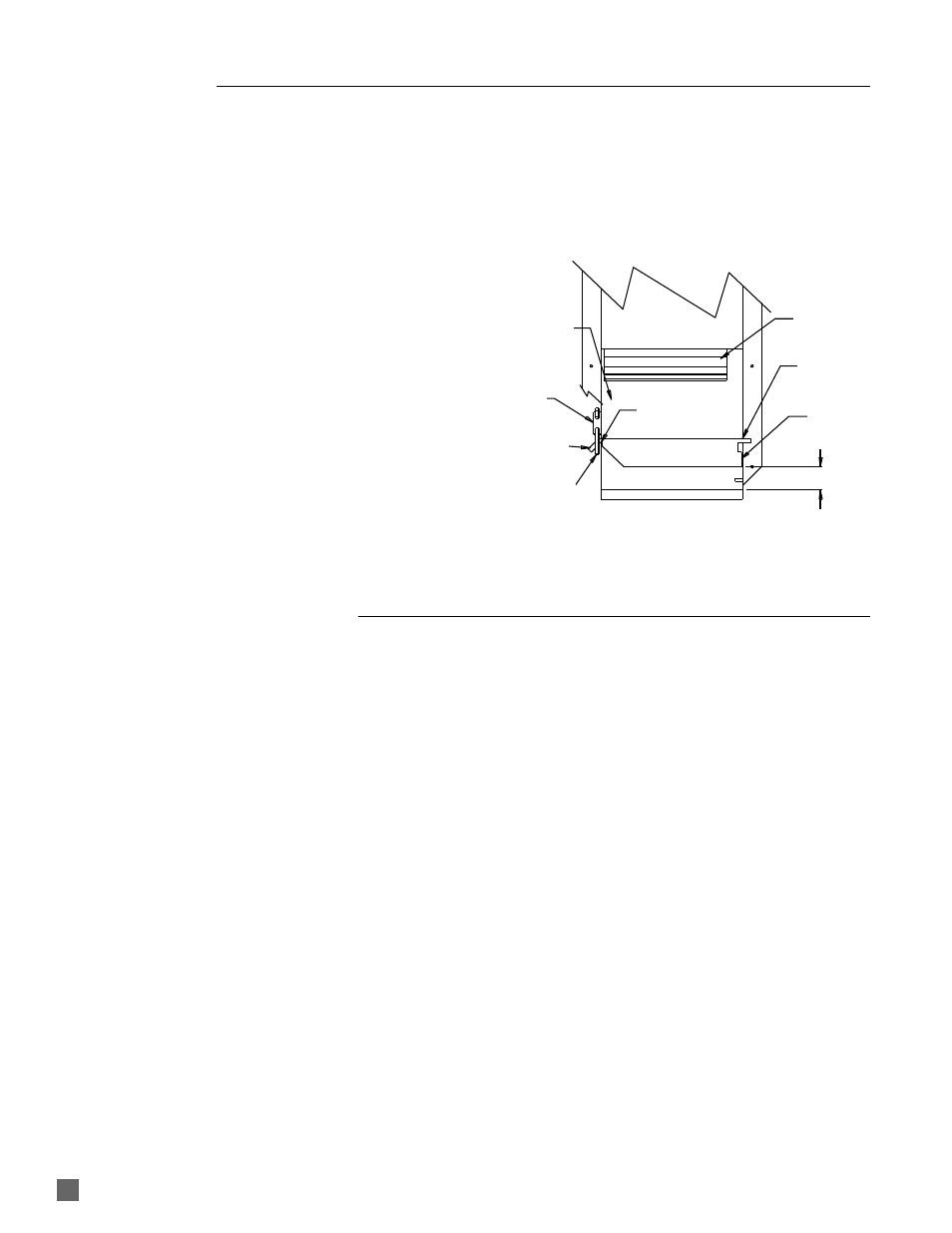

Рис. 11
выход
воздуходувки
обогревателя
рычаг
створки
колесо
вентилятора
ось вращения
створки
край заслонки
32 мм – 35 мм
створка
ось вращения
створки
прерыватель
контроля
воздушного
потока
рычаг
прерывателя
контроля
воздушного
потока
