Другие подключения
10
76
Ru
Использование интерфейса i.LINK
Если в распоряжении имеется компонент с разъемом i.LINK,
его можно подсоединить к ресиверу с помощью кабеля i.LINK.
Поскольку интерфейс i.LINK не передает видеосигнал,
видеосигнал компонента, подключенного при помощи
соединения i.LINK, необходимо передать при помощи других
кабелей (см. раздел Подключение оборудования на стр. 15 для
получения дополнительной информации о подключении
видео). Если видеосигнал от компонента уже подключен,
назначьте вход i.LINK для функции входа, к которой подключен
видеосигнал (см. раздел Назначение входов i.LINK на стр. 82).
Два разъема i.LINK с задней стороны ресивера являются 4-
контактными. Для подключения компонентов с интерфейсом
i.LINK используйте 4-контактный кабель i.LINK S400.
Предупреждение
• Соприкосновение штекера i.LINK с металлическими
частями ресивера, кроме разъема i.LINK, может вызвать
короткое замыкание. Некоторые кабели имеют
металлические части, которые могут касаться устройства
в подключенном состоянии. Пожалуйста, постарайтесь
использовать только подходящий кабель i.LINK.
Внимание
• Пожалуйста, используйте 4-контактные кабели S400
длиной менее 3,5 м. Хотя и существуют более длинные
кабели, они могут быть ненадежны.
• Возможны случаи, когда функция PQLS/регулировки
скорости и/или i.LINK аудио не работают надлежащим
образом, даже при подключении к оборудованию,
совместимому с интерфейсом i.LINK.
• Не подсоединяйте/отсоединяйте кабели i.LINK и не
включайте/выключайте компоненты, подсоединенные при
помощи кабелей i.LINK, при включенном ресивере.
• Защищенные от копирования диски DVD-Video с частотой
дискретизации 96 кГц можно прослушивать при
подключении при помощи кабеля i.LINK, но их частота
дискретизации будет снижена до 48 кГц.
1

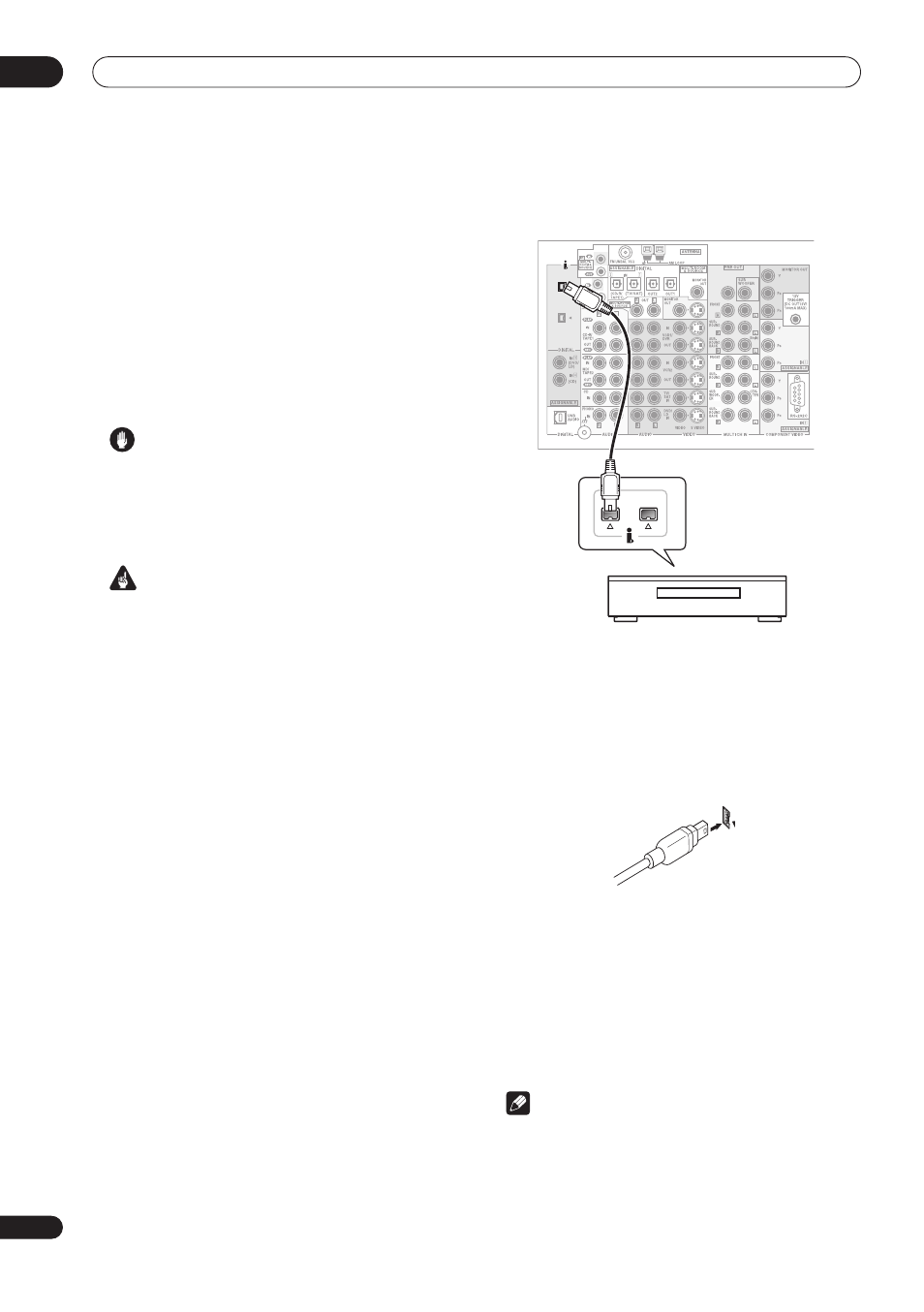

При помощи кабеля i.LINK подсоедините один из
штекеров i.LINK данного ресивера к разъему i.LINK
используемого компонента с интерфейсом i.LINK.
• При правильном подключении стрелка на разъеме кабеля
должна быть направлена вниз и находиться напротив
стрелки под разъемом на ресивере. Кабель i.LINK следует
вставлять в разъем прямо, чтобы он легко
зафиксировался на своем месте. При неправильном
подключении ресивер не сможет распознать
подключенный компонент. Учтите, что разъем i.LINK
непрочен и при приложении слишком большого усилия
может сломаться.
2
Назначьте компонент с интерфейсом i.LINK для
нужного входа, затем произведите все необходимые
настройки выхода компонента.
См. раздел. Назначение входов i.LINK на стр. 82 для
назначения компонента для входа данного ресивера. Для
необходимой настройки выхода выполняйте указания
руководства по эксплуатации, прилагаемого к компоненту.
• Еще не назначенные компоненты i.LINK можно выбрать с
помощью кнопки INPUT (ВХОД) на пульте
дистанционного управления или с помощью регулятора
MULTI JOG на передней панели.
Примечание
• При помощи соединения i.LINK можно соединить
несколько компонентов. См. раздел Создание сети i.LINK
ниже.
S400
S400
CENTER
S400
Компонент с интерфейсом i.LINK
