Подключение видеомагнитофона или DVD-рекордера
Ресивер оборудован двумя наборами аудио/видеовходов и
выходов, пригодных для подключения аналоговых или
цифровых устройств для видеозаписи, включая
видеомагнитофоны, DVD-рекордеры и HDD-рекордеры.
• Если планируется подключать рекордер и телевизор через
видеокабели разных типов, обратитесь к разделу
О преобразователе видеосигнала на стр. 16.
1
Соедините аудио/видеовыходы рекордера
соответственно со входами VCR1/DVR AUDIO и VIDEO
данного ресивера.
• Для соединения аудиовходов/выходов используйте
стереофонический аудиокабель, а для видеовходов/
выходов – стандартный видеокабель RCA или кабель S-
video.
• Для второго рекордера используйте входы VCR2.
2
Соедините аудио/видеовходы рекордера
соответственно с выходами VCR1/DVR AUDIO и VIDEO
данного ресивера.
• Для соединения аудиовходов/выходов используйте
стереофонический аудиокабель, а для видеовходов/
выходов – стандартный видеокабель RCA или кабель S-
video.
• Для второго рекордера используйте выходы VCR2.
3
Соедините оптический цифровой аудиовыход
рекордера с цифровым входом ресивера.

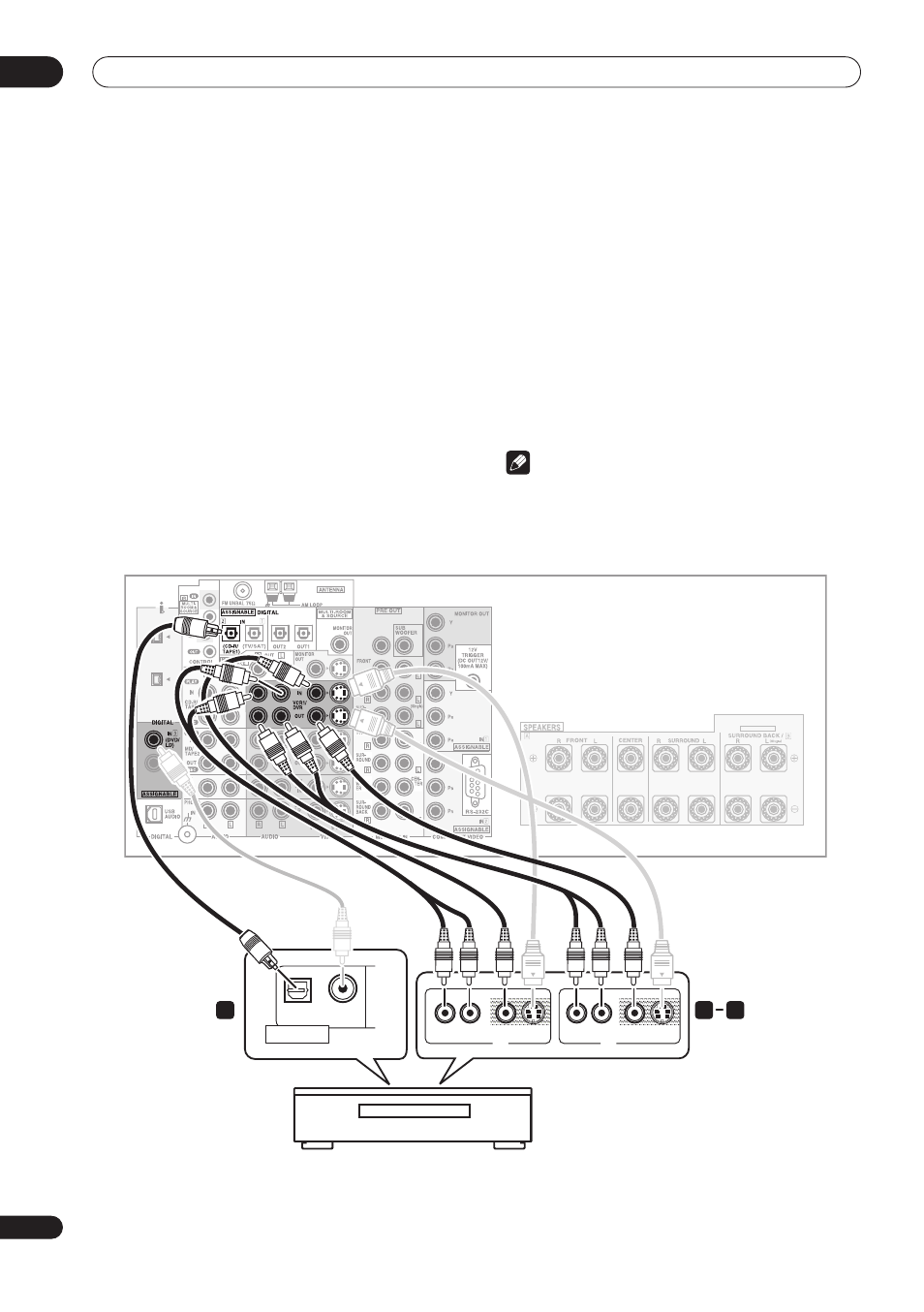

Ниже показан пример подключения рекордера к оптическому
входу DIGITAL 2 (CD-R/TAPE1). При настройке ресивера
потребуется указать, какой его вход подключен к рекордеру
(см. раздел Назначение цифровых входов на стр. 81).
• Для соединения используйте коаксиальный или
оптический цифровой аудиокабель в зависимости от типа
используемого входа.
• Цифровые выходы другого рекордера можно подключить
к любому свободному цифровому аудиовходу ресивера.
Этот вход можно назначить при настройке ресивера (см.
раздел Назначение цифровых входов на стр. 81).
Примечание
• Если видеокомпонент не имеет цифрового аудиовыхода,
пропустите п. 3.
