Ресивер обладает почти безграничными возможностями для подключения вашей аудио/видеосистемы, и реализовать эти
возможности совсем не сложно. В зависимости от ваших нужд подключение может занять совсем немного времени и состоять из
нескольких простых операций. Рекомендуем сначала прочесть это краткое введение, а затем перейти к разделу, описывающему
нужный вам вариант подключения. Базовая настройка домашнего театра потребует только подключения телевизора,
проигрывателя DVD и громкоговорителей.

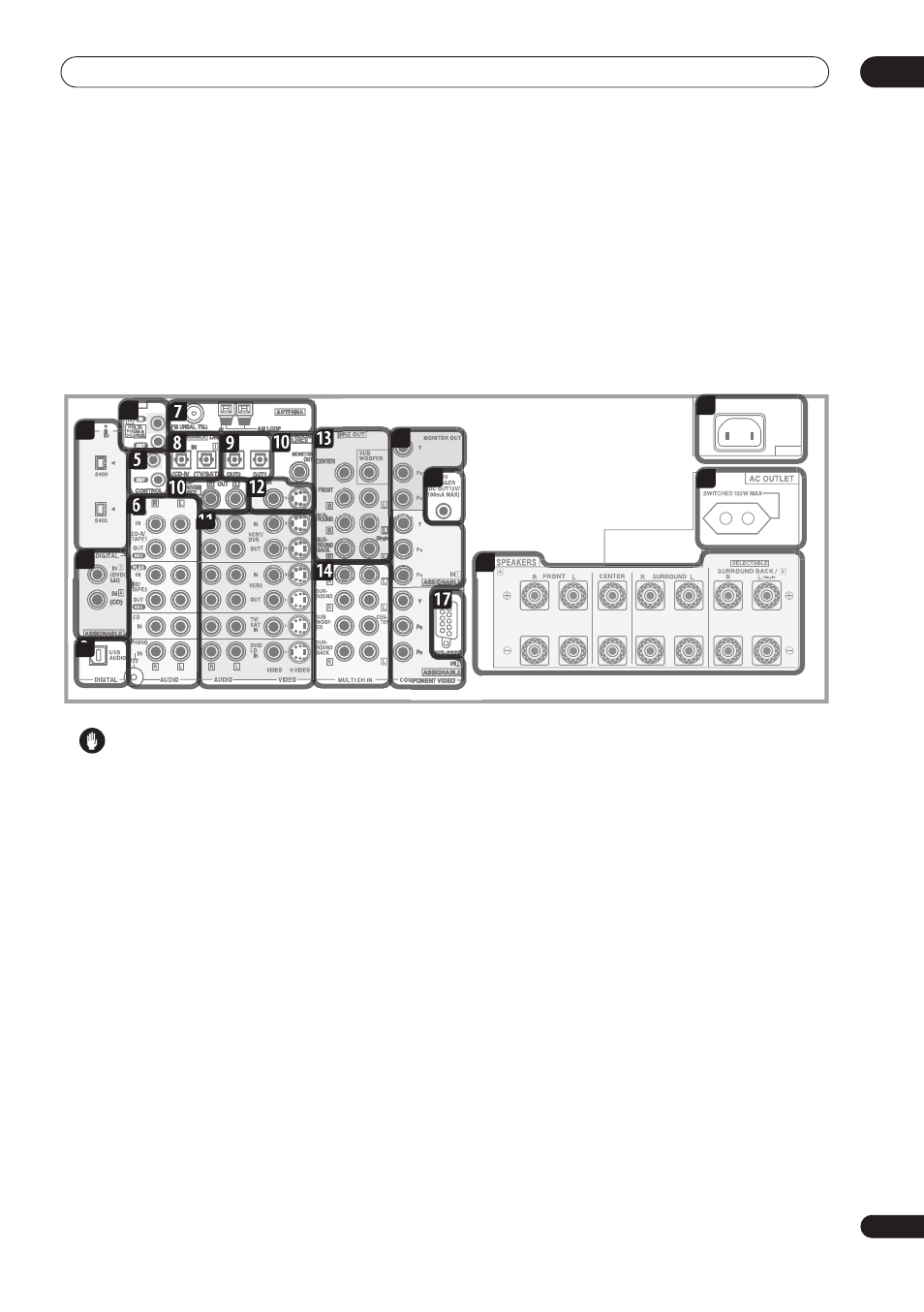

Задняя панель
Предупреждение
• Перед выполнением или изменением подключения
выключите питание и вытащите вилку кабеля питания из
розетки. Подсоединение компонентов к электросети
должно быть последней операцией по подключению,
которая выполняется в системе.
1
Разъемы i.LINK
Два разъема i.LINK типа S400 позволяют подключать ресивер
к другим аудиоустройствам стандарта i.LINK и обеспечивают
ввод и вывод многоканального цифрового звука с высокой
детализацией. Описание подключения см. в разделе
Использование интерфейса i.LINK на стр. 76.
2
Цифровые коаксиальные аудиовходы
Два цифровых коаксиальных аудиовхода для подключения к
ресиверу источников цифрового звукового сигнала. Для
максимальной гибкости всем входам можно назначать любые
функции входа.
• Если подключенный компонент не соответствует функции
входа (DVD/LD и т.д.), обратитесь к разделу Назначение
цифровых входов на стр. 81 и выберите правильное
назначение.
3
Аудиовход USB
С помощью аудиовхода USB можно воспроизводить звук с
компьютера. Описание подключения см. в разделе
Использование интерфейса USB на стр. 78.
4
Инфракрасный вход/выход
Через этот разъем можно подключать внешний датчик
дистанционного управления, например, если компоненты
размещаются в закрытом корпусе или на стеллаже. Описание
подключения см. в разделе Подключение ИК-датчика на
стр. 75.
5
Вход/выход управления
Мини-разъемы для подключения других компонентов Pioneer
позволяют управлять всем оборудованием через один датчик
дистанционного управления. Описание подключения см. в
разделе Управление другими компонентами Pioneer с
помощью пульта данного устройства на стр. 65.
6
Аналоговые стереофонические входы/выходы
Четыре набора гнезд аналогового аудио для подключения
таких источников звука, как проигрыватели компакт-дисков,
магнитофоны и проигрыватели грампластинок. Функции CD-
R/TAPE1 и MD/TAPE2 также обеспечивают выход звукового
сигнала для записи. Описание подключения см. в разделе
Подключение аналоговых аудиоисточников на стр. 26.
• Контакт заземления ( ) для подключения
проигрывателей грампластинок, где это необходимо.
Описание подключения см. в разделе Подключение
аналоговых аудиоисточников на стр. 26.
7
Антенные разъемы
Подключение антенн радиодиапазонов AM и FM. Описание
подключения см. в разделе Подключение антенн на стр. 30.
8
Цифровые оптические аудиовходы
Два оптических цифровых аудиовхода для подключения к
ресиверу источников цифрового звукового сигнала. Для
максимальной гибкости всем входам можно назначать любые
функции входа.
