Подключение оборудования
03
29
Ru
Подключение громкоговорителей
Для подключения каждого громкоговорителя на ресивере
имеются положительный (+) красный и отрицательный (–)
черный контакты. Для правильного вывода звука убедитесь,
что полярность контактов ресивера соответствует полярности
контактов громкоговорителей.
• Если используется один задний громкоговоритель
объемного звучания, подключите его к левому разъему
объемного звучания (Single (одиночный)).
Предупреждение
• Оголенные концы провода громкоговорителя должны
быть обязательно скручены и вставлены в разъем
громкоговорителя на ресивере до конца. В случае
прикосновения оголенного провода громкоговорителя к
задней панели питание в качестве меры
предосторожности может отключиться.

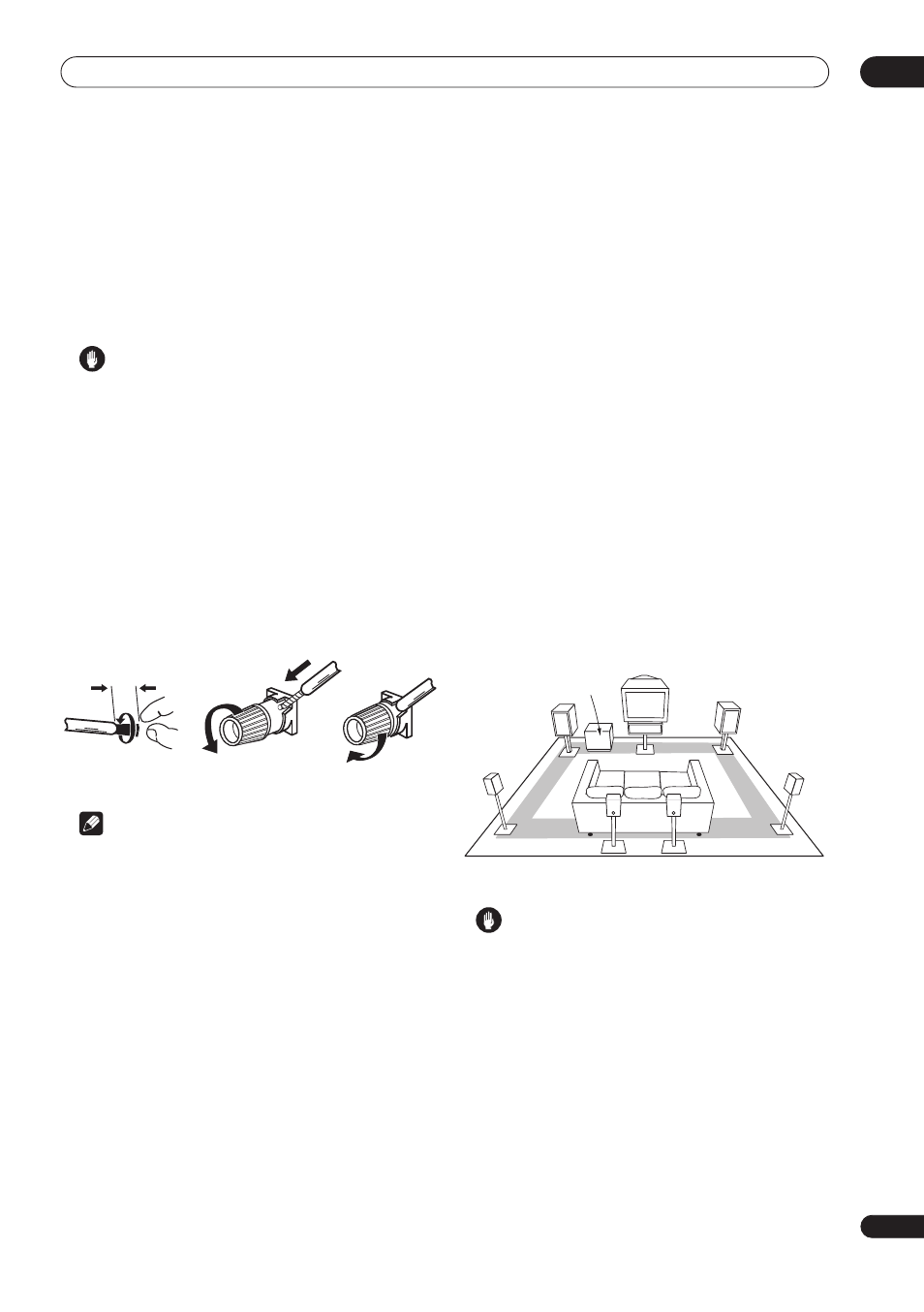

Подключение оголенным проводом
Перед подключением громкоговорителей убедитесь, что с
проводников кабелей громкоговорителей, которые
планируется использовать, правильно снята изоляция (по 10
мм с каждого конца), и оголенный провод скручен (рис. A).
Чтобы подключить провод к контакту ресивера, отверните
контакт на несколько оборотов, пока не появится промежуток,
в который можно вставить оголенный провод (рис. Б). Вставив
провод, затяните контакт, чтобы провод был надежно зажат
(рис. В).
Примечание
• О подключении противоположных концов кабелей
громкоговорителей к самим громкоговорителям см.
документацию к ним.
• При использовании низкочастотного громкоговорителя,
сертифицированного THX, используйте разъем THX
INPUT (ВХОД THX) на низкочастотном громкоговорителе
(если он имеет такой разъем) или установите
переключатель фильтра на низкочастотном
громкоговорителе в положение THX.
• Контакты громкоговорителей объемного звучания на
ресивере можно подключить несколькими разными
способами в зависимости от конфигурации системы.
Обзор возможных конфигураций приведен в разделе
Настройка задних громкоговорителей объемного
звучания на стр. 55.
• В разделе Другие подключения на стр. 71 подробно
рассказано о других схемах подключения
громкоговорителей, например, акустической системе B
(стр. 71) и подключении к разным усилителям (стр. 72).
Расположение громкоговорителей
На качество звука очень сильно влияет расположение
громкоговорителей в комнате. Следующие инструкции
помогут вам достичь наилучшего результата звучания
акустической системы.
• Низкочастотный громкоговоритель можно поставить на
пол. Оптимальным вариантом является расположение
остальных громкоговорителей приблизительно на уровне
уха. Не рекомендуется ставить громкоговорители (кроме
низкочастотного) на пол или монтировать их высоко на
стене.
• Для получения наилучшего стереоэффекта поместите
передние громкоговорители на расстоянии 2-3 м друг от
друга и на равном расстоянии от телевизора.
• Расположите центральный громкоговоритель над
телевизором или под ним, чтобы звук центрального
канала исходил от экрана телевизора.
• Если громкоговорители требуется расположить близко от
телевизора, используйте громкоговорители
магнитозащищенного типа, чтобы избежать возможных
помех, таких как искажение цвета изображения в
телевизоре. Если громкоговорители
магнитозащищенного типа отсутствуют, и на экране
телевизора заметно искажение цветов, отодвиньте
громкоговорители от телевизора.
• Если возможно, устанавливайте громкоговорители
объемного звучания немного выше уровня уха.
• Если используются два задних громкоговорителя
объемного звучания, THX рекомендует разместить их на
одинаковом расстоянии от точки прослушивания.
Предупреждение
• Убедитесь, что все громкоговорители надежно
установлены. При этом не только улучшается качество
звучания, но и уменьшается риск повреждения устройства
или получения травмы в результате падения
громкоговорителей, вызванного внешними
воздействиями, например землетрясением.
10мм
рис. A
рис. Б
рис. В
Передний
П
Передний
Л
Объемный
Л
Объемный
задний П
Объемный
П
Низкочастотный
Центральный
Объемный
задний Л
