Подключение оборудования
03
17
Ru

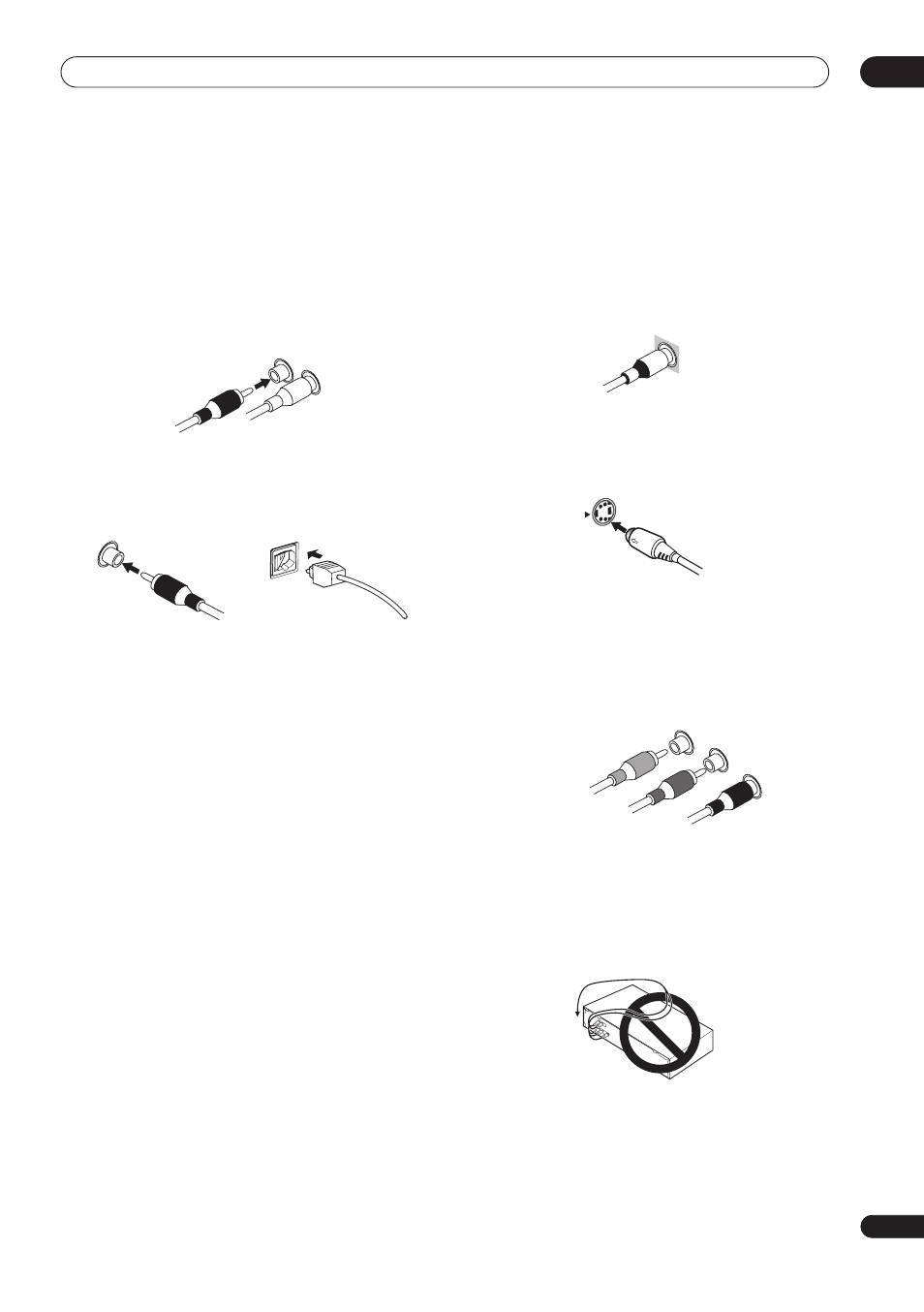

О типах кабелей
Аналоговые аудиокабели
Для подключения аналоговых аудиокомпонентов используйте
стереофонические аудиокабели RCA. Эти кабели имеют
типичную красную и белую маркировку, и необходимо
подключить красные штекеры к разъемам R (правый), а белые
– к разъемам L (левый).
Цифровые аудиокабели
Для подключения к данному ресиверу цифровых компонентов
следует использовать имеющиеся в продаже коаксиальные
цифровые аудиокабели или оптические кабели.
• Аккуратно выполняйте подключение оптического кабеля,
старайтесь не повредить защитную шторку оптического
разъема.
• Обеспечьте для оптического кабеля свободно свисающую
петлю. Можно повредить кабель об острые углы.
• Для коаксиального цифрового подключения также можно
использовать стандартный видеокабель RCA.
Видеокабели
Стандартные видеокабели RCA
Эти кабели являются наиболее распространенным типом
видеокабелей, и их следует использовать для подключения к
разъемам композитного видео. Их штекеры, в отличие от
аудиокабелей, имеют желтую маркировку.
Кабели S-video
Кабели S-video обеспечивают более качественное
изображение, чем обычные видеокабели, благодаря
раздельной передаче сигналов яркости и цветности.
Кабели компонентного видео
Наивысшее качество воспроизведения цвета от источника
видеосигнала обеспечивают кабели компонентного видео. По
этим кабелям передается телевизионный цветовой сигнал,
разделенный на сигнал яркости (Y) и сигналы цветности (P
B
и
P
R
). Таким образом устраняются взаимные помехи между
сигналами.
При подсоединении кабелей
Будьте внимательны, не располагайте кабели так, чтобы они
проходили поверх или вокруг устройства. Если кабели
расположены поверх устройства, магнитное поле,
создаваемое трансформаторами этого устройства, может
вызвать помехи в громкоговорителях.
L
R
Коаксиальный цифровой
Оптический кабель
VIDEO
S-Video
Y
P
B
P
R
Зеленый
Синий
Красный
