Другие подключения
10
75
Ru

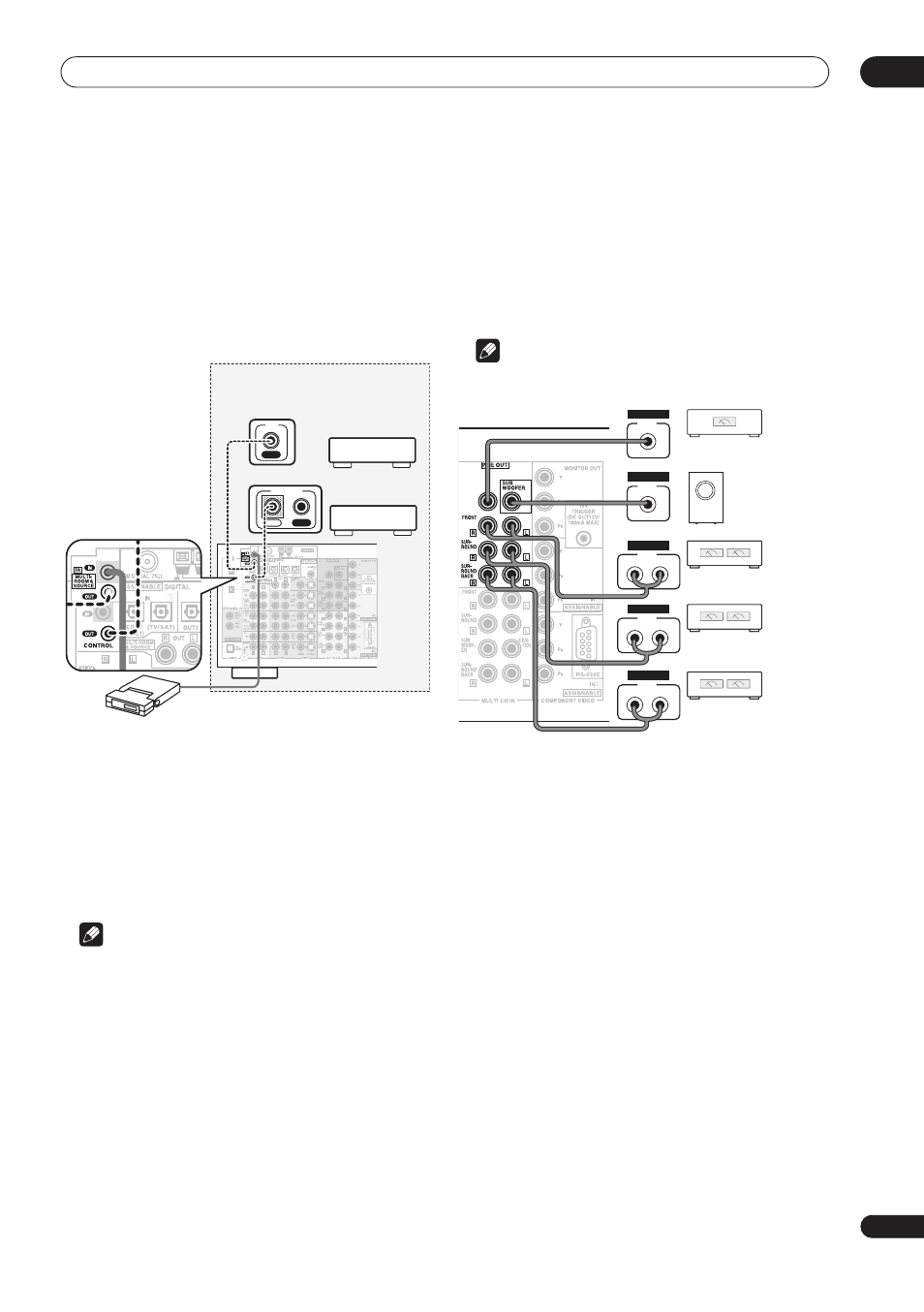

Подключение ИК-датчика
Если стереокомпоненты размещаются в закрытом корпусе или
на стеллаже, можно использовать для управления системой
дополнительный ИК-датчик вместо стандартного датчика
дистанционного управления на передней панели ресивера.
Возможно, потребуется указать тип ИК-датчика, как описано в
разделе Multi-Room и IR receiver setup (Настройка Multi Room и
ИК-датчика) на стр. 85.
1
Подключите ИК-датчик к гнезду MULTI-ROOM &
SOURCE IR IN на задней панели ресивера.
2
Соедините гнездо IR IN (Вход ИК-датчика) другого
компонента с гнездом MULTI-ROOM & SOURCE IR OUT
на задней панели ресивера, чтобы связать его с ИК-
датчиком.
Тип кабеля, необходимого для соединения, можно узнать в
руководстве к ИК-датчику.
• Если необходимо связать с ИК-датчиком компонент
Pioneer, подключите его к гнезду CONTROL
(УПРАВЛЕНИE), а не к гнезду IR OUT (см. раздел
Управление другими компонентами Pioneer с помощью
пульта данного устройства на стр. 65).
Примечание
• Если на окошко ИК-датчика падает прямой свет от
сильной люминесцентной лампы, дистанционное
управление может не действовать.
• Учтите, что другие изготовители могут использовать
разные термины в отношении ИК-связи. Проверьте по
руководству, прилагаемому к компоненту, поддерживает
ли он управление по ИК-каналу.
• При одновременном использовании двух пультов
дистанционного управления дополнительный ИК-датчик
имеет приоритет перед датчиком на передней панели
ресивера.
Подключение дополнительных
усилителей
Мощности данного ресивера более, чем достаточно для
любого домашнего применения, но имеется возможность
подключения дополнительных усилителей к каждому каналу
системы при помощи выходов предварительного усилителя.
Для подключения усилителей выполните соединения,
показанные ниже.
Примечание
• Перед выполнением или изменением схем подсоединения
отключите кабель питания от розетки переменного тока.
• Можно использовать дополнительный усилитель как на
выходе предварительного усилителя заднего канала
объемного звучания, так и на отдельном
громкоговорителе. В этом случае подсоедините усилитель
только к левому (L (Single)) разъему.
• Звук, поступающий через разъемы заднего канала
объемного звучания будут зависеть от его конфигурации,
описанной в разделе Настройка задних
громкоговорителей объемного звучания на стр. 55.
Закрытый корпус или
стеллаж
ИК-датчик
S400
S400
CENTER
Другой
компонент
IN
IR
Компонент
Pioneer
IN
OUT
CONTROL
CENTER
INPUT
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
ANALOG
INPUT
ANALOG
Активный
низкочастотный
громкоговоритель
Усилитель центрального
канала (моно)
Усилитель
переднего канала
Усилитель канала
объемного звучания
Усилитель заднего канала
объемного звучания
