Подключение оборудования
03
26
Ru
Подключение аналоговых аудиоисточников
Ресивер оснащен четырьмя стереофоническими
аудиовходами. Двум из этих входов соответствуют выходы,
что позволяет использовать их с аналоговыми устройствами
записи.
Один из аудиовходов (PHONO) – коммутируемый вход для
звукоснимателя проигрывателя грампластинок, который
также можно применять для компонентов с линейными
выходами (подробнее см. раздел PHONO/LINE Setup
(Настройка входа звукоснимателя/линейного входа) на
стр. 84). Этот вход также имеет контакт заземления,
необходимый для большинства проигрывателей.

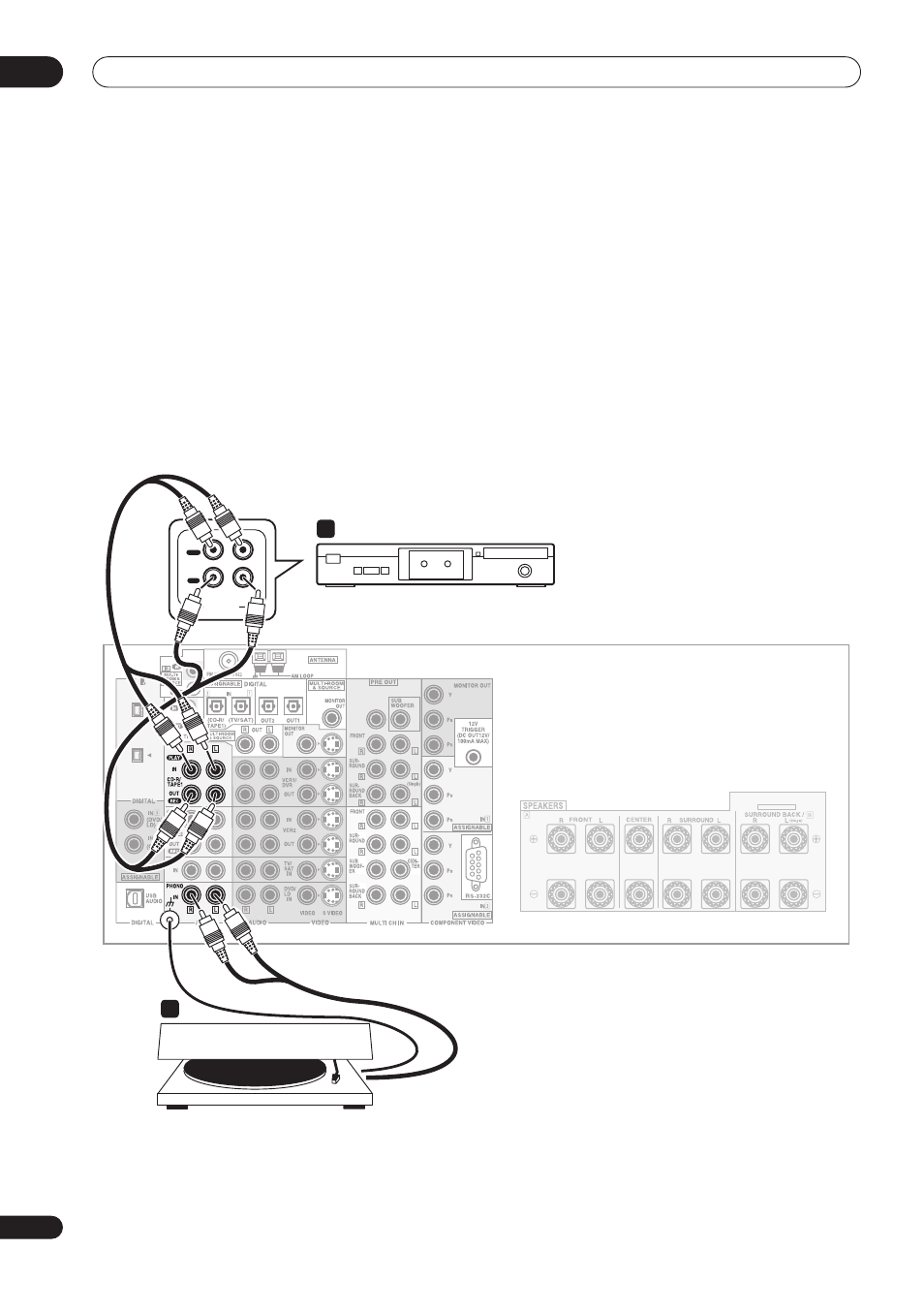

1
Соедините аналоговые аудиовыходы компонента-
источника о свободными аудиовходами ресивера.
• Если подключается магнитофон, MD-рекордер и т.д.,
соедините аналоговые аудиовыходы (REC) ресивера с
аналоговыми аудиовходами устройства.
• Для соединения используйте стереофонический
аудиокабель RCA.
2
Соедините стереофонические аудиовыходы
проигрывателя со входами PHONO ресивера.
• Если проигрыватель оснащен проводником заземления,
соедините его с контактом заземления ресивера.
• Если проигрыватель имеет линейные выходы (без
проводника заземления) или если требуется подключить
другой компонент с линейными выходами, переключите
этот вход в режим LINE (см. раздел PHONO/LINE Setup
(Настройка входа звукоснимателя/линейного входа) на
стр. 84).
S400
S400
CENTER
SELECTABLE
AUDIO IN/OUT
PLAY
OUT
IN
REC
R
L
2
1
VSX-AX5Ai
Магнитофон и т.д.
Проигрыватель
