Подключение оборудования
03
21
Ru

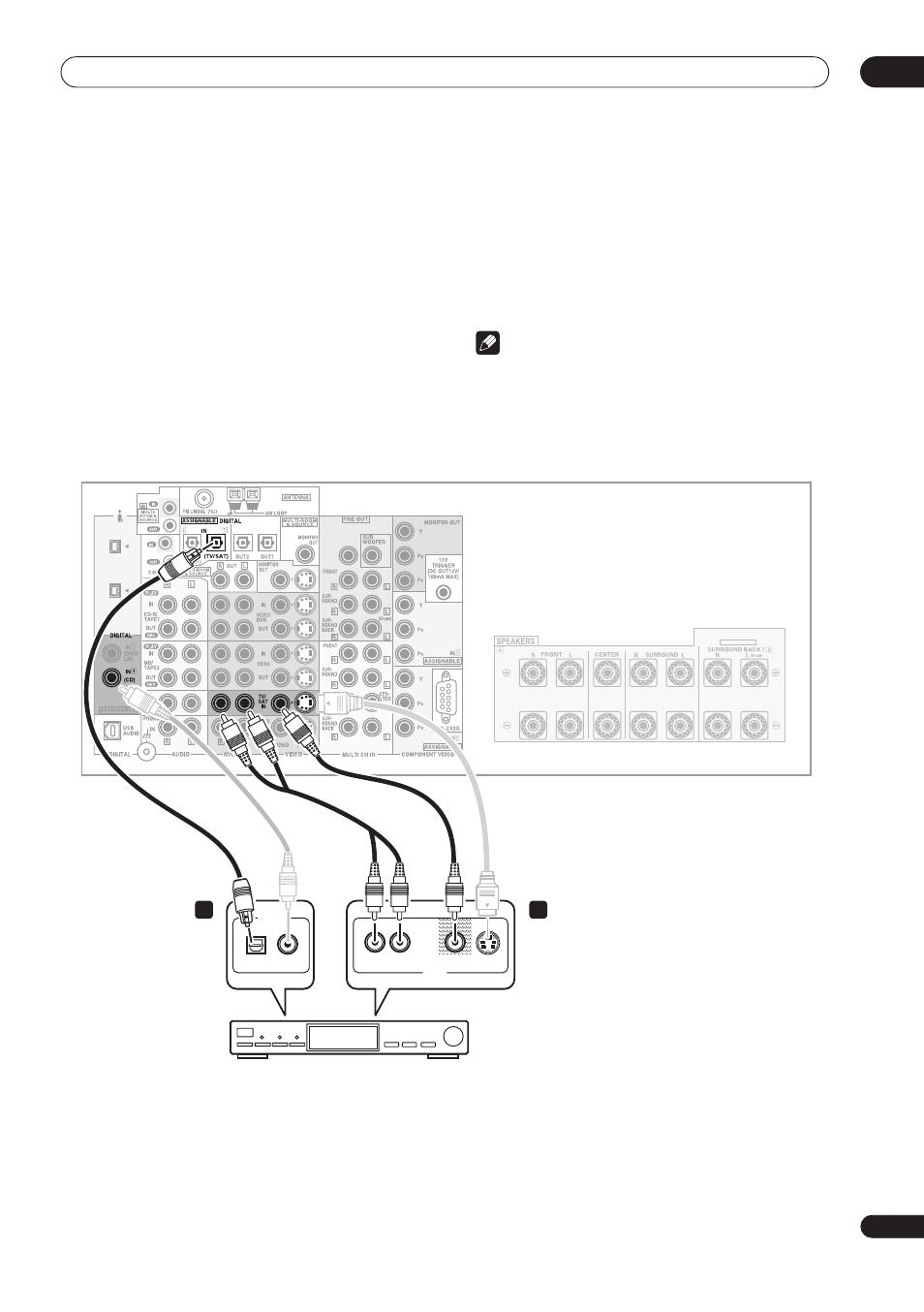

Подключение спутникового/кабельного ресивера или другой приставки
Спутниковые и кабельные ресиверы, а также наземные
цифровые ресиверы являются примерами так называемых
“приставок”.
1
Соедините аудио/видеовыходы приставки
соответственно со входами AUDIO и VIDEO TV/SAT (TB/
спутникового) ресивера.
• Для соединения аудиовходов/выходов используйте
стереофонический аудиокабель, а для видеовходов/
выходов – стандартный видеокабель RCA или кабель S-
video.
• Если планируется подключать телевизор и приставку
через видеокабели разных типов, обратитесь к разделу
О преобразователе видеосигнала на стр. 16.
2
Соедините оптический цифровой аудиовыход
приставки со входом ресивера DIGITAL 1 (TV/SAT).
• Для соединения используйте оптический кабель.
• Если на приставке имеется только коаксиальный
цифровой выход, его можно соединить с одним из
коаксиальных входов ресивера с помощью коаксиального
цифрового аудиокабеля. При настройке ресивера
потребуется указать, какой его вход подключен к
приставке (см. раздел Назначение цифровых входов на
стр. 81).
Примечание
• Если спутниковый/кабельный ресивер не имеет
цифрового аудиовыхода, пропустите п. 2.
• Если к указанным выше входам TV/SAT уже подключен
телевизор, просто выберите другой вход. Однако
потребуется указать, какой вход ресивера подключен к
приставке (см. раздел Назначение цифровых входов на
стр. 81).
S400
S400
CENTER
SELECTABLE
DIGITAL OUT
AV OUT
VIDEO
S-VIDEO
AUDIO
R
L
2
1
OPTICAL
COAXIAL
VSX-AX5Ai
STB (приставка)
