21
Ru
Русский
Примечание
• Избегайте защемлений или сдавливаний кабеля в местах
проводки или стяжки кабелей.
• Чем дольше стяжка остается на месте, тем выше вероятность
повреждения кабеля. Чем старее стяжка, тем легче ее повредить
при снятии и использовать ее повторно будет невозможно.
• При необходимости используйте кабельные зажимы.
• Будьте аккуратны, не затягивайте кабели слишком сильно.

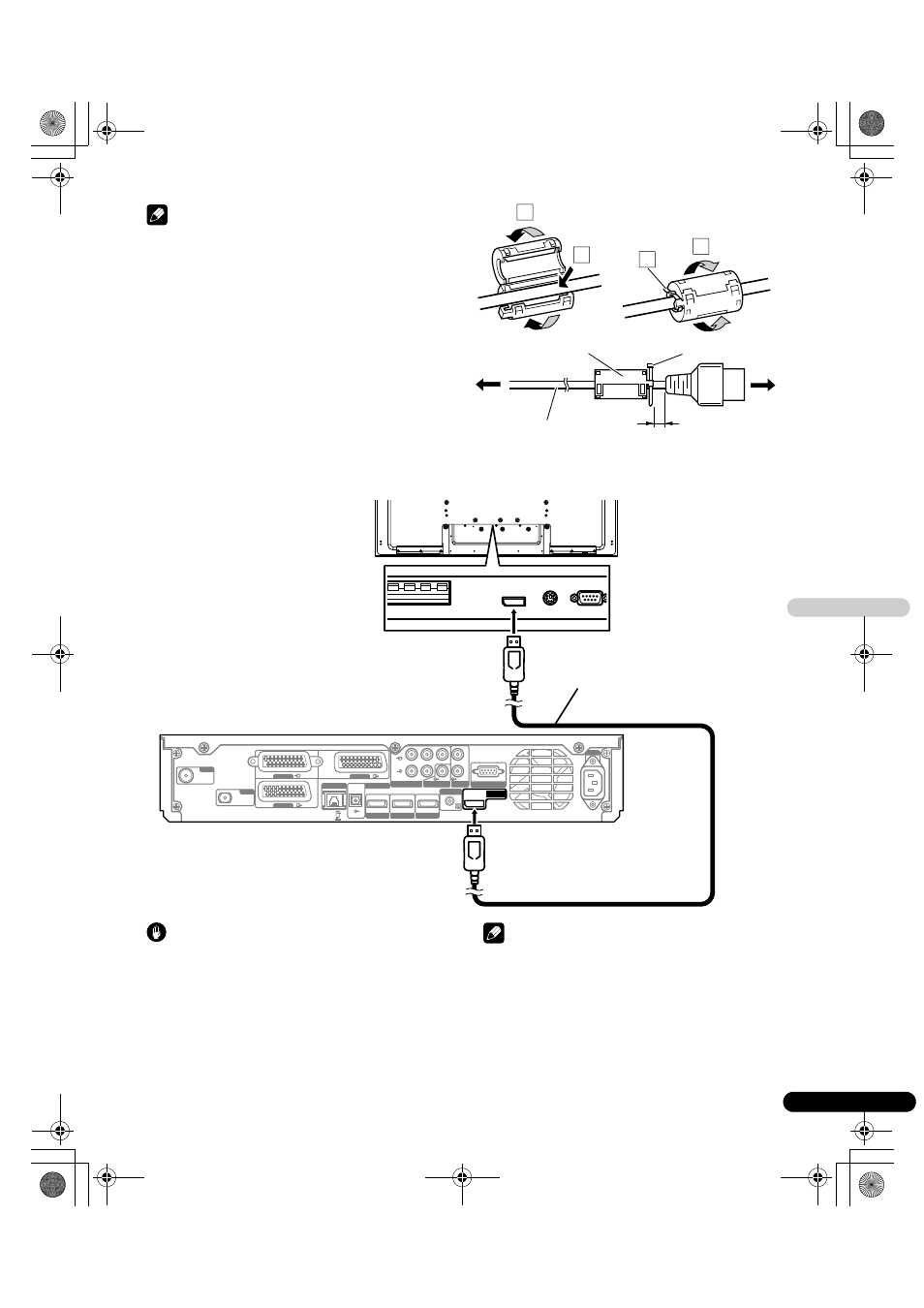

Установка ферритового сердечника
Установите прилагаемый ферритовый сердечник на концы кабелей
питания дисплея и медиа-ресивера, как показано на рисунке.
Используйте прилагаемый кабельный хомут для предотвращения
скольжения ферритового сердечника по кабелю.
Если вы этого не сделаете,телевизор с плоским экраном не будет
соответствовать обязательным стандартам CE.
Предупреждение
• Не используйте системный кабель для подключения другого
оборудования к телевизору с плоским экраном.
Примечание
• Системный кабель поставляется с одинаковыми разъемами на
обоих концах.
• Не подсоединяйте кабель HDMI к разъему SYSTEM CABLE.
• При снятии системного кабеля нажмите и удерживайте защелку,
чтобы освободить ее.
1
2
3
4
Ферритовый сердечник
К розетке
Кабель питания
переменного тока
Как можно ближе
Кабельный хомут
К дисплею и
медиа-ресиверу
AC IN
SERVICE ONLY
SAT
ANT
AUDIO OUT
SUB WOOFER OUT
INPUT 2
L
L
R
AUDIO
P
R
COMPONENT VIDEO
P
B
Y
R
SYSTEM
CABLE
CONTROL
LAN (10 / 100)
INPUT 3
INPUT 1
INPUT 4
HDMI
INPUT 3
HDMI
INPUT 1
DIGITAL OUT
OPTICAL
HDMI
OUT
INPUT 2
Подключение системного кабеля к медиа-ресиверу
Подключение системного кабеля к дисплею
Медиа-ресивер (вид сзади)
Системный кабель
Дисплей (вид сзади)
Подключение системного кабеля
