12
Ru
Глава 4
Наименование элементов

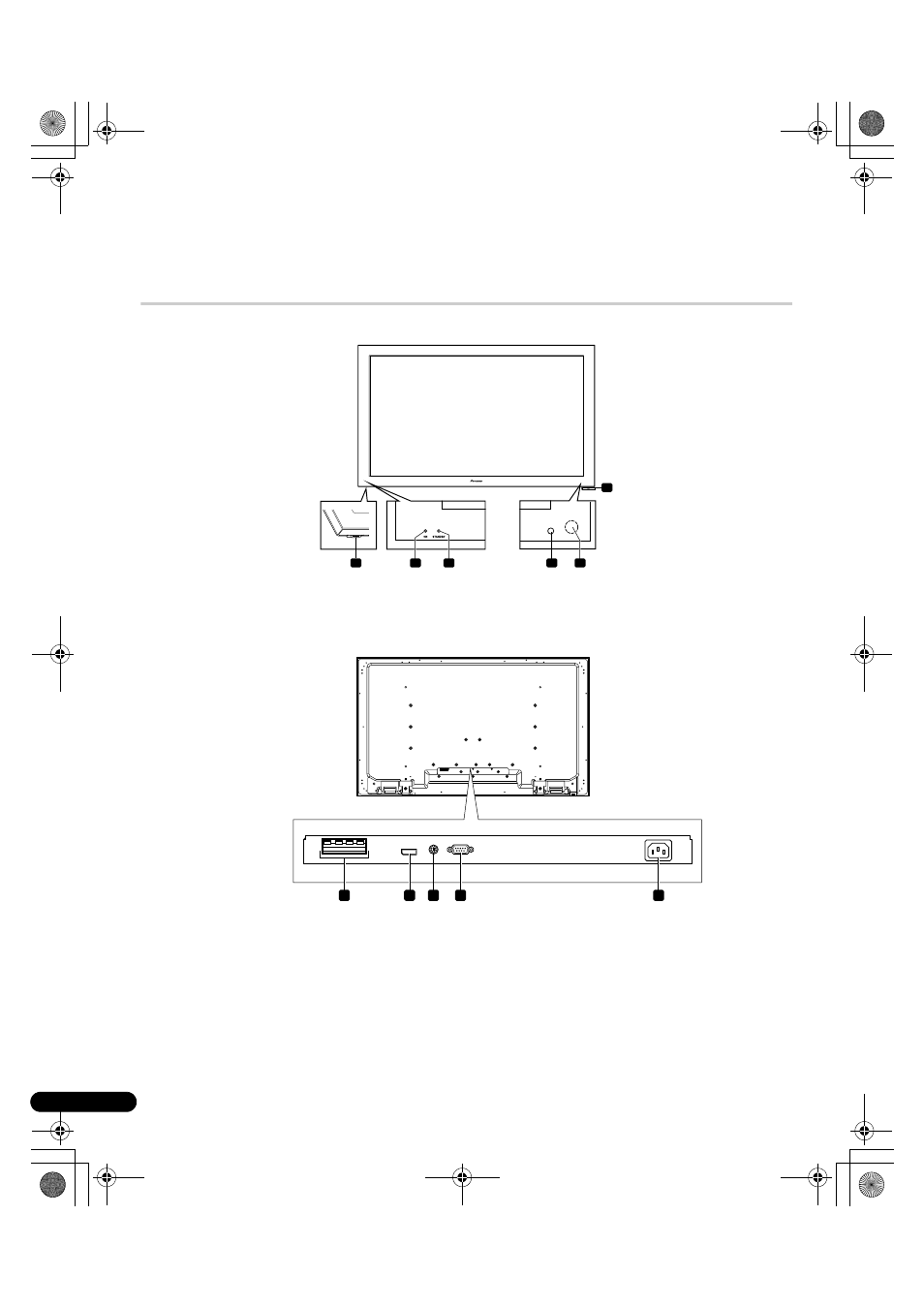

Дисплей
(
Вид спереди)
1
Кнопка Power On (a)
2
Индикатор Power ON
3
Индикатор STANDBY
4
Датчик освещения
5
Датчик дистанционного управления
6
Датчик цвета
(
Вид сзади)
1
Разъемы SPEAKERS (правый/левый)
• Не подключайте к разъемам динамиков никаких других
устройств кроме указанных динамиков.
• Не оставляйте оголенными кабели громкоговорителя у
разъемов. Оголенные провода могут привести к короткому
замыканию или привести к повреждению системы.
2
Разъем SYSTEM CABLE (СИСТЕМНЫЙ КАБЕЛЬ)
3
Разъем датчика цвета
4
Разъем RS-232C (SERVICE ONLY (ТОЛЬКО ДЛЯ
ОБСЛУЖИВАНИЯ)) (используется для заводской настройки)
5
Разъем AC IN
1
5
4
6
2
3
(KRP-600P)
Нижняя часть
1
2
3
4
5
(KRP-600P)
(
верхний блок)
Вид с обратной
стороны дисплея
