Preparación 05
18
Sp

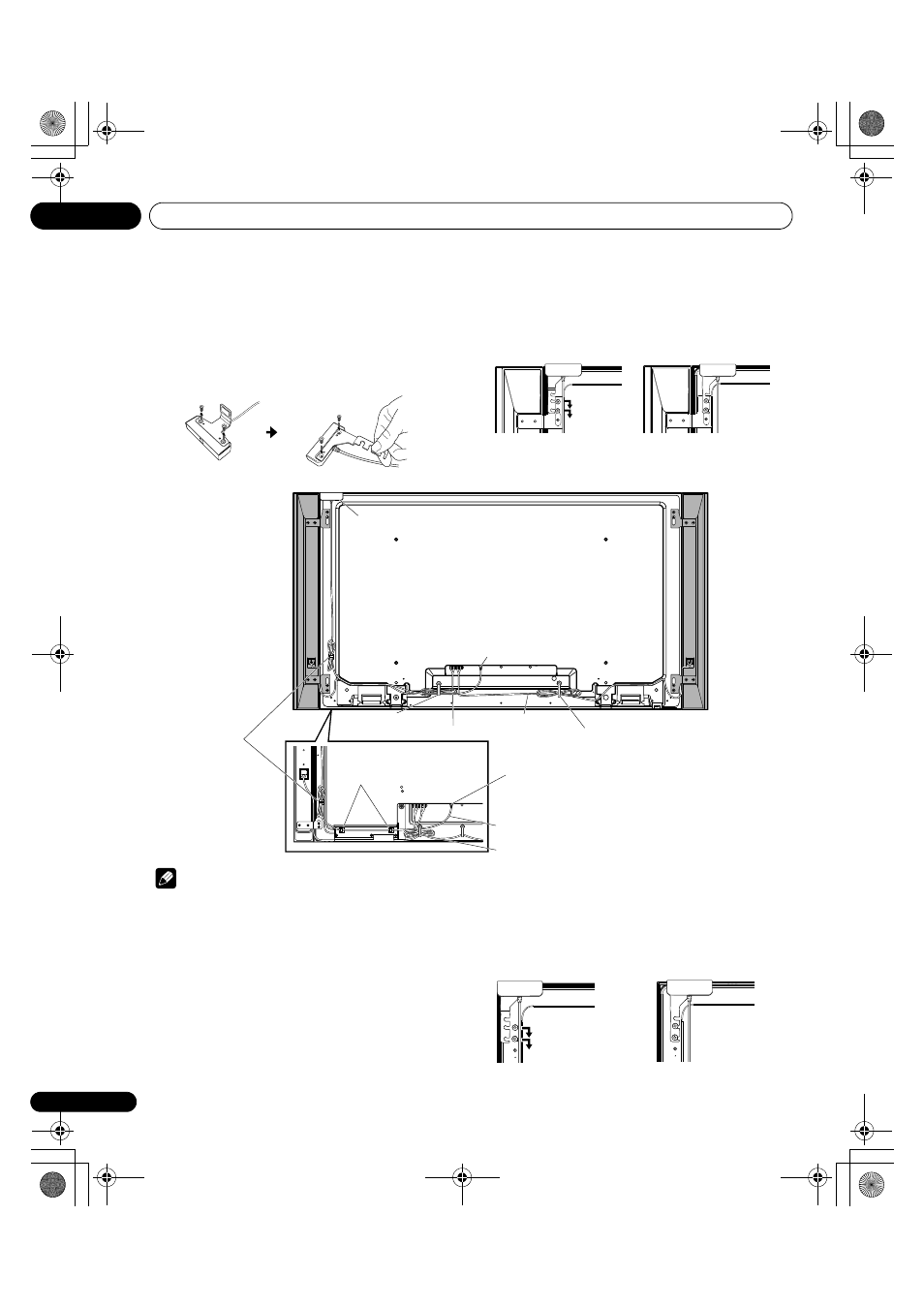

Coloque el sensor de color en el panel trasero
Los métodos de colocación del sensor de color al panel trasero
varían, en función de si la pantalla tiene o no altavoces montados
en los laterales.
(cuando hay instalados altavoces laterales)
1
Extraiga los tornillos del sensor de color y, a continuación,
vuelva a colocar el soporte.
Utilice de nuevo los tornillos que ha extraído.
2 Afloje los dos (2) tornillos superiores del soporte de los
altavoces.
3 Coloque los salientes inferiores del soporte del sensor de color
en los tornillos.
Ajuste las posiciones del soporte de sensor de color/altavoz, de
forma que queden en su sitio.
4 Apriete los tornillos.
5 Conecte el cable al terminal del sensor de color del banco
superior trasero, pero NO lo conecte a la salida de alimentación.
Nota
• No afloje los tornillos de la parte inferior de la pantalla. Cuando está colocado en el panel trasero, la ventana del sensor apunta hacia
arriba.
• Si el sensor de color colocado en el panel trasero no funciona correctamente, colóquelo en el panel delantero.
• No utilice los tornillos suministrados cuando coloque el sensor de color utilizando los soportes para altavoces.
• El sensor de color podría calentarse, debido a las emisiones de calor procedentes de la pantalla. Cuando utilice el sensor en un entorno
a elevada temperatura, coloque el sensor de color en la parte inferior del panel delantero.
(cuando no hay instalados altavoces laterales)
1 Extraiga los tornillos del sensor de color y, a continuación,
vuelva a colocar el soporte.
Utilice de nuevo los tornillos que ha extraído.
2
Apriete con los dedos los tornillos suministrados del sensor de
color en los orificios del tornillo de altavoz.
3
Coloque los salientes inferiores del soporte del sensor de color
en los tornillos.
Ajuste la posición del soporte para que permanezca en su sitio.
4
Apriete los tornillos.
5 Conecte el cable al terminal del sensor de color del banco
superior trasero, pero NO lo conecte a la salida de alimentación.
(Soporte)
Terminal del sensor de color
(banco superior)
Abrazadera para cables
Sensor de color
Cable de altavoz Guía de cable
(suministrada con
el sensor de color)
Guía de cable
(suministrada con el
televisor de pantalla plana)
(KRP-600P)
Terminal del sensor de color
(banco superior)
Cable del sensor de color
Abrazadera para cables
(KRP-500P)
Abrazadera
para cables Cable del sensor de color
