Nomi delle parti
04
13
It
Ita
lia
no

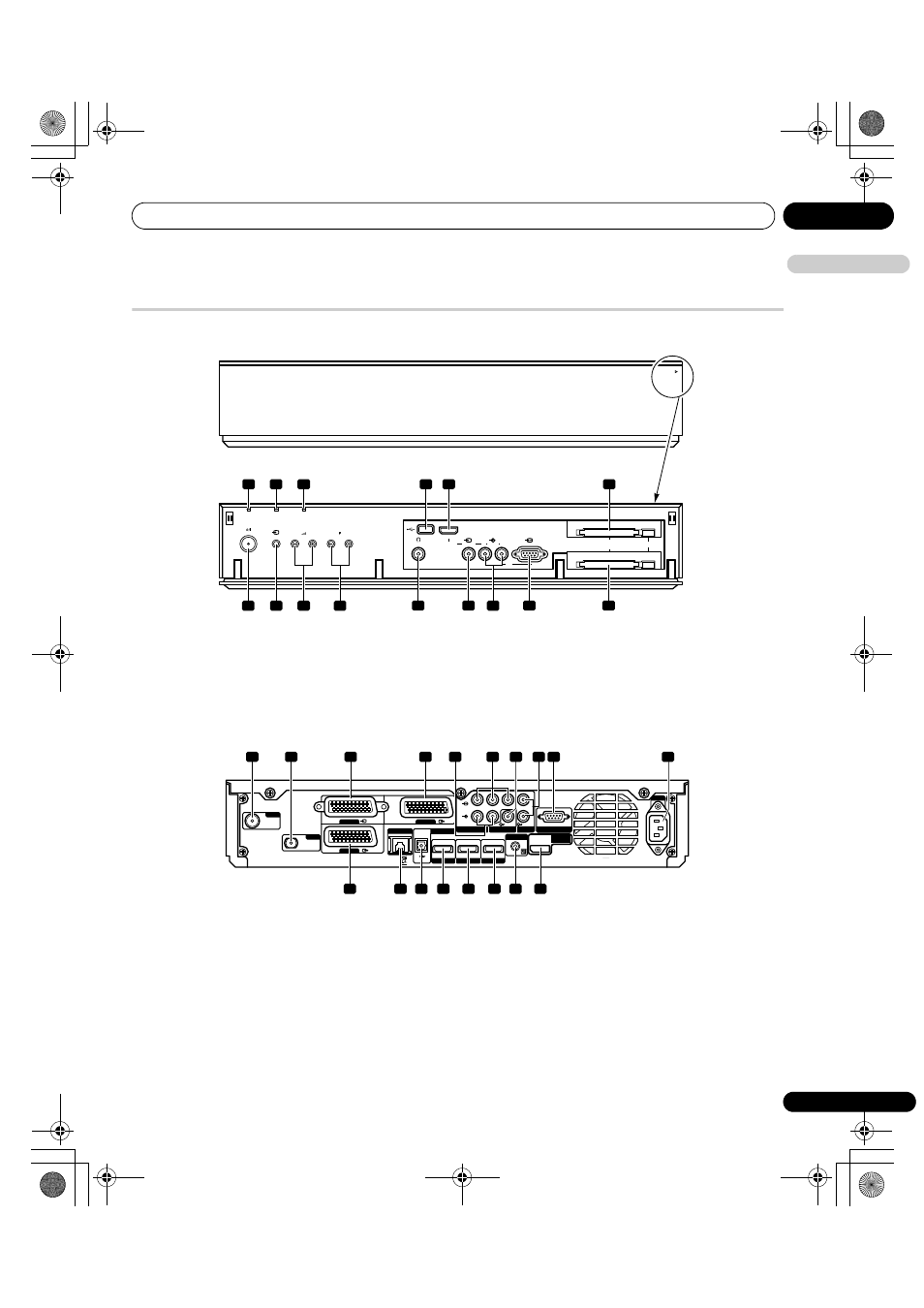

Ricevitore multimediale
(Lato anteriore)
1
Indicatore di accensione (ON)
2
Indicatore STANDBY
3
Indicatore TIMER
4
Porta USB
5
Terminale INPUT 5 (HDMI)
6
Ingresso COMMON INTERFACE 2 SATELLITE
7
Tasto STANDBY/ON
8
Tasto INPUT
9
Tasti VOLUME Su/Giù
10 Tasti CHANNEL Su/Giù
11 Terminale di uscita PHONES
12 Terminale INPUT 5 (Video)
13 Terminali INPUT 5/PC INPUT (Audio)
14 Terminale PC INPUT (RGB Analogico)
15 Ingresso COMMON INTERFACE 1 TERRESTRIAL
(Lato posteriore)
1
Terminale di ingresso ANT (antenna)
2
Terminale di ingresso SAT (Satellite)
3
Terminale INPUT 1 (SCART)
4
Terminale INPUT 2 (SCART)
5
Terminali INPUT 2 (Audio)
6
Terminali INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
7
Terminale SUB WOOFER OUT
8
Terminali AUDIO OUT
9
Terminale RS-232C (SERVICE ONLY (solo assistenza))
(utilizzato per l’impostazione in fabbrica)
10 Terminale AC IN
11 Terminale INPUT 3 (SCART)
12 Porta LAN (10/100)
13 Terminale DIGITAL OUT (OPTICAL)
14 Terminale INPUT 1 (HDMI)
15 Terminale INPUT 3 (HDMI)
16 Terminale INPUT 4 (HDMI)
17 Terminale CONTROL OUT
18 Terminale SYSTEM CABLE
STANDBY/ON
INPUT
ON
STANDBY
TIMER
VOLUME
CHANNEL
PHONES
USB
HDMI
INPUT 5
VIDEO
ANALOG RGB
L AUDIO R
PC
KRP-M01
COMMON INTERFACE 2 SATELLITE
COMMON INTERFACE 1 TERRESTRIAL
EJECT
PULL OPEN
7
1
2
3
4
5
6
8
9
10
13
11
12
14
15
AC IN
SERVICE ONLY
SAT
ANT
AUDIO OUT
SUB WOOFER OUT
INPUT 2
L
L
R
AUDIO
P
R
COMPONENT VIDEO
P
B
Y
R
SYSTEM
CABLE
CONTROL
LAN (10 / 100)
INPUT 3
INPUT 1
INPUT 4
HDMI
INPUT 3
HDMI
INPUT 1
DIGITAL OUT
OPTICAL
HDMI
OUT
INPUT 2
1
2
3
12
11
13
14
15
16
17
18
4
5
6
9
8
7
10
