Preparazione
05
19
It
Ita
lia
no
Importante
Il sensore del colore potrebbe non funzionare correttamente:
• se montato con procedimenti diversi da quello sopra descritto;
• se qualcosa blocca l’arrivo della luce alla finestra del sensore;
• se la luce colpisce solo una parte della finestra del sensore;
• se la luce che cade sulla finestra del sensore è diversa da quella
che arriva allo schermo.
Nota
• Se il sensore del colore è collegato al pannello posteriore e non
funziona correttamente, montarlo sul pannello anteriore.
• Il sensore del colore può riscaldarsi a causa del calore emesso
dal pannello. Quando si adopera il display in un ambiente
surriscaldato, il sensore del colore deve essere montato nella
parte inferiore del pannello anteriore.
• Non adoperare le viti fornite per gli altoparlanti.
Collegamenti di base

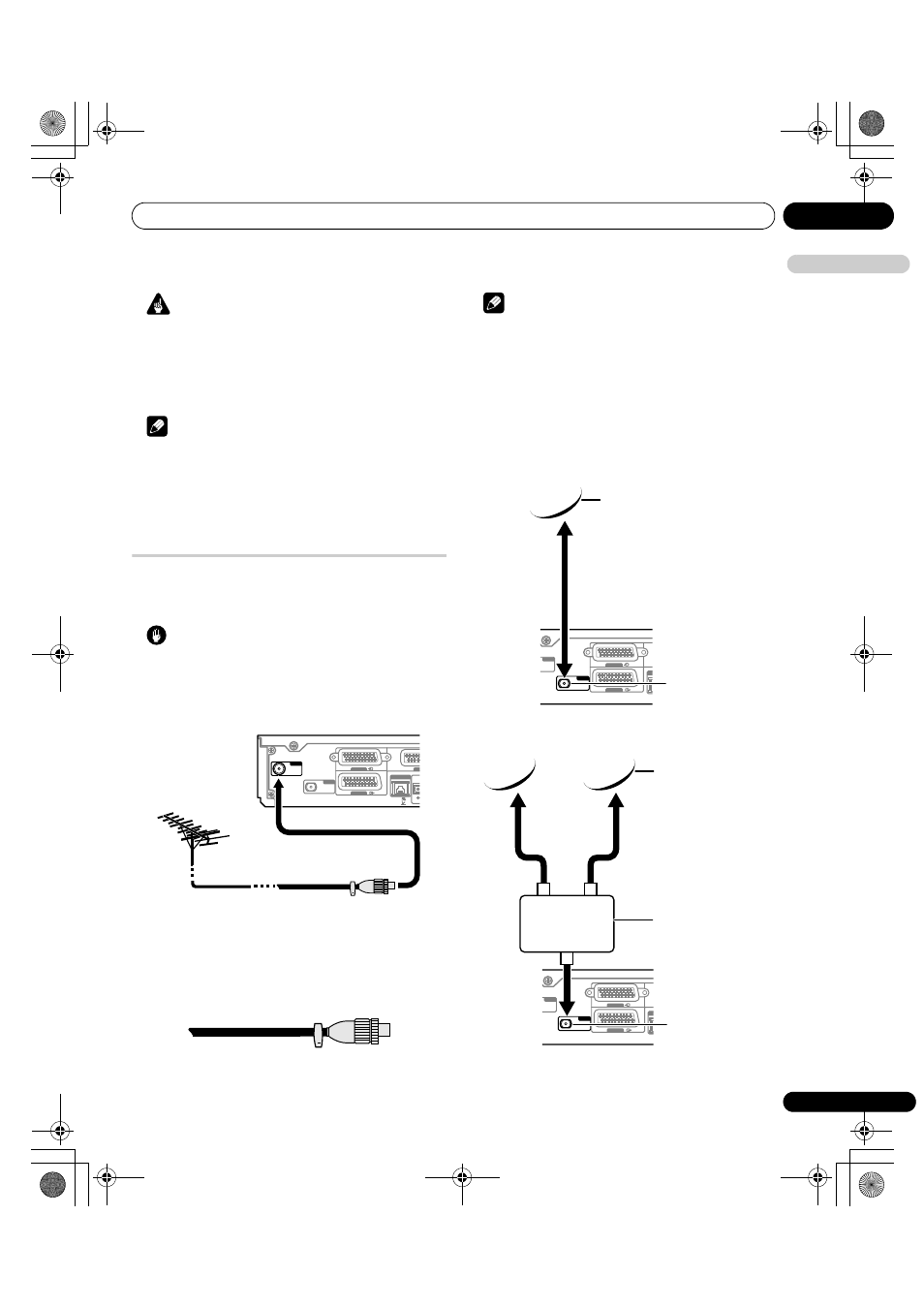

Collegamento dell’antenna
Utilizzando un’antenna esterna, è possibile ottenere immagini più
nitide. Di seguito si riporta una breve descrizione dei tipi di
collegamento da utilizzare con il cavo coassiale.
Attenzione
• Quando l’impostazione “Alimentazione aerea” è attiva,
collegate direttamente l’antenna al terminale di ingresso ANT,
sul lato posteriore del ricevitore multimediale. Il collegamento
di qualsiasi dispositivo tra l’antenna e il ricevitore multimediale
può danneggiare il dispositivo stesso.
• Collegate al terminale ANT un cavo coassiale da 75 ohm
(reperibile in commercio).
• Se è abilitata l’impostazione “Alimentazione aerea”, utilizzate
un’antenna interna con un amplificatore di segnale, 5 V 30 mA.
Cavo dell’antenna (reperibile in commercio)
Se la vostra antenna per esterni utilizza di un cavo coassiale da 75
ohm provvisto di spina DIN45325 standard (IEC169-2), inseritela
direttamente nell’apposito terminale situato sul lato posteriore del
ricevitore multimediale.
Nota
• Se l’antenna non è collegata correttamente, la qualità della
ricezione potrebbe risultare compromessa. Se le immagini non
vengono visualizzate correttamente, controllate che l’antenna
sia collegata in modo corretto.
Collegamento dell’antenna satellite
Ci sono tre differenti metodi di connessione possibili come
mostrato qui sotto. Selezionare il menu appropriato in base al
commutatore che si usa. Vedere
Impostazione manuale dei canali
TV satellitari su pagina 33. Se non si hanno dettagli su come sia
connessa l’antenna (per esempio in un palazzo), selezionare
“SMATV” da “Tipo scans.” sul menu “Setup satellite”.
SAT
ANT
LAN (10 / 100)
INPUT 3
INPUT 1
OPTIC
INP
Spina DIN45325 standard (IEC169-2)
Cavo coassiale da 75 ohm (di sezione tonda)
(reperibile in commercio)
Ricevitore multimediale (posteriore)
SAT
ANT
LA
INPUT 3
INPUT 1
Connessione diretta al ricevitore multimediale
Antenna satellite
Terminale di ingresso
SAT (Satellite)
SAT
ANT
LA
INPUT 3
INPUT 1
Utilizzo de Tone Burst
Terminale di ingresso
SAT (Satellite)
Antenna satellite
SW (Tone Burst)
