Nombres de los componentes
04
12
Sp
Capítulo 4

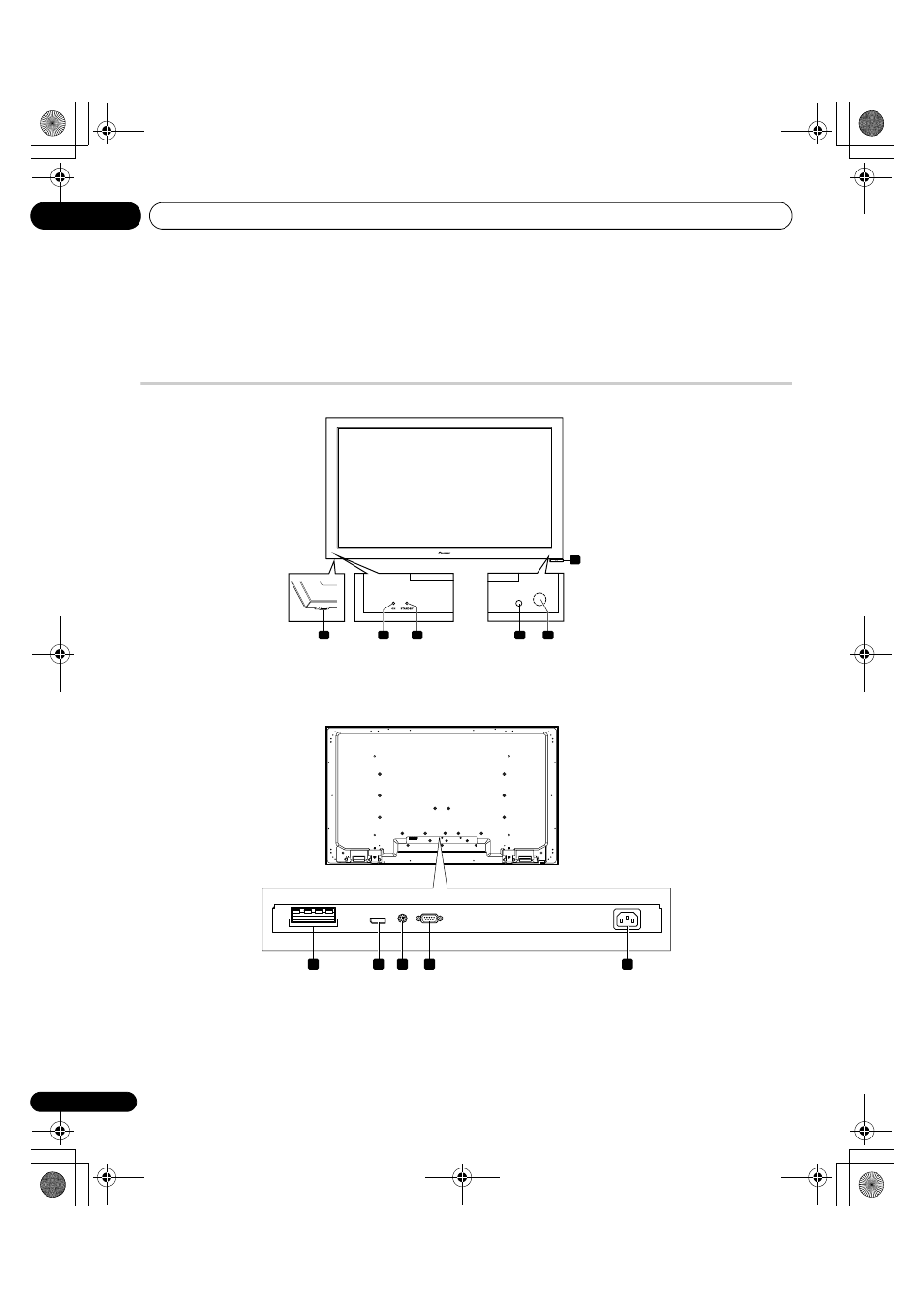

Nombres de los componentes
Pantalla
(Parte frontal)
1
Botón de encendido (
a)
2
Indicador de encendido ON
3
Indicador STANDBY
4
Sensor de luz ambiental
5
Sensor del mando a distancia
6
Sensor de color
(Parte trasera)
1
Terminales SPEAKERS (derecho/izquierdo)
• No conecte ningún dispositivo a los terminales de altavoces
que no sea un altavoz especificado.
• No deje los hilos de los altavoces desnudos y expuestos en los
terminales. Los hilos expuestos pueden causar un
cortocircuito, que por su vez puede causar un fallo de
funcionamiento o daños del sistema.
2
Terminal SYSTEM CABLE
3
Terminal del sensor de color
4
Terminal RS-232C (SERVICE ONLY (SÓLO PARA LABORES DE
SERVICIO)) (se utiliza para la configuración de fábrica)
5
Terminal AC IN
1
5
4
6
2
3
(KRP-600P)
Parte inferior
1
2
3
4
5
(banco superior)
(KRP-600P)
Visto del lado
inferior de la
pantalla
