Preparación
05
21
Sp
Espa
ñol
Nota
• Evite oprimir o crear presión en los puntos cuando encamine o
ate los cables.
• Cuanto más tiempo una abrazadera quede en posición, mayor
será la posibilidad de deterioro. Una abrazadera antigua se
daña con más facilidad durante su extracción y puede quedarse
inutilizable.
• Utilice las abrazaderas para cables como sea necesario.
• Tenga cuidado en no sujetar ningún cabo de conexión a
esfuerzos.

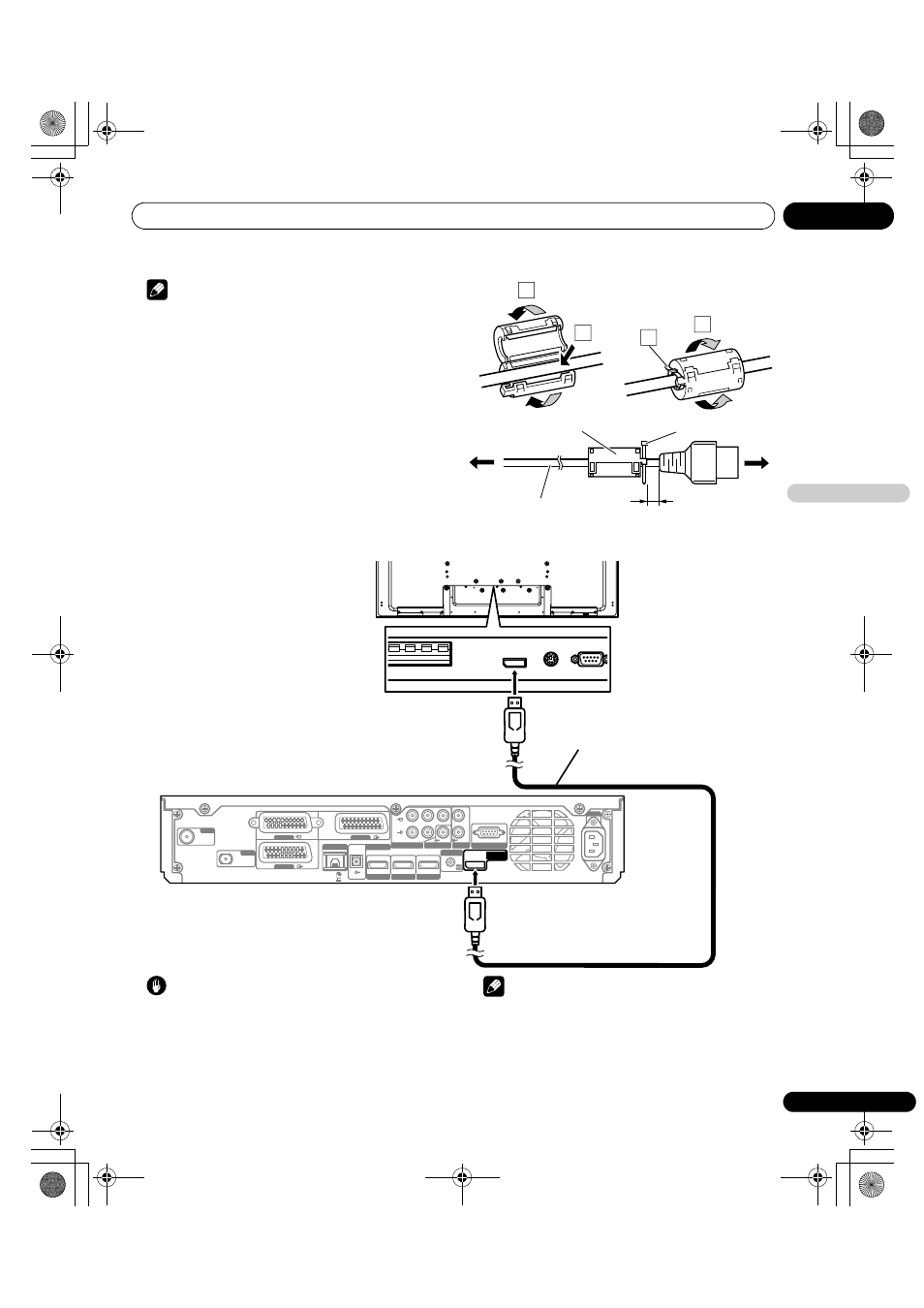

Fijación del núcleo de ferrita
Fije el núcleo de ferrita accesorio en el extremo del cable de
alimentación de la pantalla y del Media Receiver, tal y como se muestra
en la ilustración adjunta. Utilice el enlace de cable suministrado para
prevenir que el núcleo de ferrita deslice en el cable.
Si no hace eso, el televisor de pantalla plana no conformará con las
normas obligatorias de la CE.
Precaución
• No utilice el cable SYSTEM para conectar otros dispositivos al
televisor de pantalla plana.
Nota
• Los terminales del cable SYSTEM son idénticos en ambos
extremos.
• No conecte un cable HDMI al terminal SYSTEM CABLE.
• Cuando extraiga el cable SYSTEM, mantenga apretado el cierre
del conector al tirar.
1
2
3
4
Núcleo de ferrita
A la toma de
corriente
Cable de alimentación de CA
Lo más cerca posible
Enlace de cable
Hacia la pantalla y el
Media Receiver
AC IN
SERVICE ONLY
SAT
ANT
AUDIO OUT
SUB WOOFER OUT
INPUT 2
L
L
R
AUDIO
P
R
COMPONENT VIDEO
P
B
Y
R
SYSTEM
CABLE
CONTROL
LAN (10 / 100)
INPUT 3
INPUT 1
INPUT 4
HDMI
INPUT 3
HDMI
INPUT 1
DIGITAL OUT
OPTICAL
HDMI
OUT
INPUT 2
Conexión del cable SYSTEM al Media Receiver
Conexión del cable SYSTEM a la pantalla
Media Receiver (parte trasera)
Cable SYSTEM
Pantalla (parte trasera)
Conexión del cable SYSTEM
