Preparación 05
19
Sp
Espa
ñol
Importante
El sensor de color podría no funcionar correctamente:
• si se fija utilizando un método diferente a uno de los
especificados anteriormente
• si algún objeto impide que la ventana del sensor reciba luz
• si la luz recae sólo en parte de la ventana del sensor
• si la luz bajo la que se encuentra el sensor y la pantalla plana
son diferentes
Nota
• Si el sensor de color colocado en el panel trasero no funciona
correctamente, colóquelo en el panel delantero.
• El sensor de color podría calentarse, debido a las emisiones de
calor procedentes de la pantalla. Cuando utilice el sensor en un
entorno a elevada temperatura, coloque el sensor de color en la
parte inferior del panel delantero.
• No utilice los tornillos suministrados para los altavoces.
Conexiones básicas

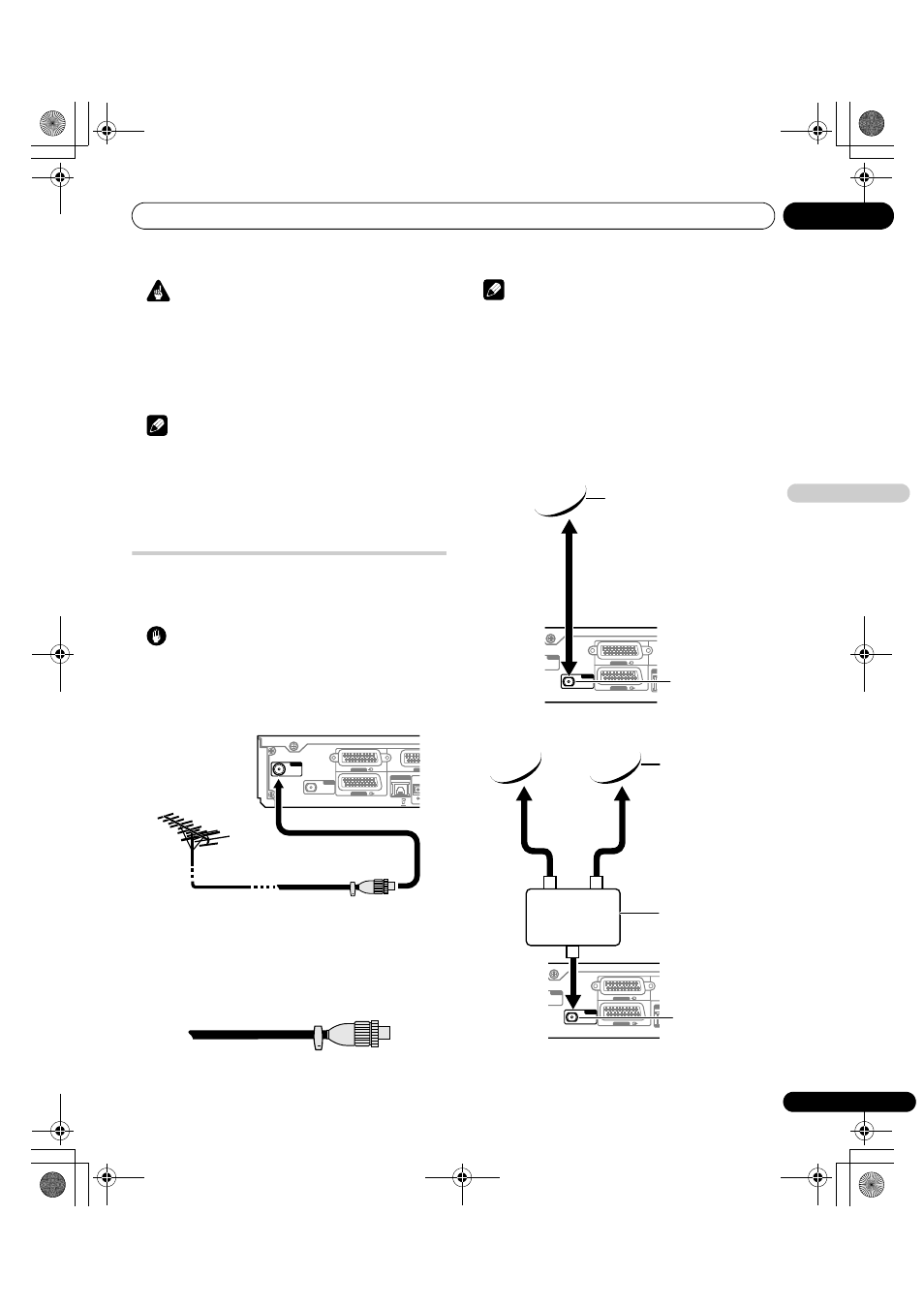

Conexión de la antena
Para disfrutar de una imagen clara, utilice una antena exterior. A
continuación se explica brevemente los tipos de conexiones que se
utilizan para un cable coaxial.
Precaución
• Cuando el ajuste “Alimentación antena” está activado, conecte
la antena directamente al terminal de entrada ANT de la parte
trasera del Media Receiver. Conectar cualquier dispositivo entre
la antena y el Media Receiver puede provocar daños al
dispositivo.
• Conecte el cable coaxial de 75 ohmios (disponible
comercialmente) al terminal ANT.
• Si ha habilitado “Alimentación antena”, utilice una antena
interior con amplificador de señal, 5 V 30 mA.
Cable de antena (disponible comercialmente)
Si su antena exterior utiliza un cable coaxial de 75 ohmios con una
clavija estándar DIN45325 (IEC169-2), enchúfela al terminal de
antena de la parte trasera del Media Receiver.
Nota
• Si la antena no está conectada correctamente, puede que la
calidad de recepción no sea buena. Si las imágenes no se
visualizan correctamente, verifique si la conexión de la antena
está correcta o no.
Conexión de la antena satélite
Existen tres métodos de conexión diferentes, tal y como se indica a
continuación. Seleccione el menú pertinente, en función del
interruptor que utilice. Consulte
Configuración manual de los
canales de TV por satélite en página 33. Si no tiene información
acerca del modo de conexión de la antena (por ejemplo, en un
edificio), seleccione “SMATV” en “Tipo explor.” dentro del menú
“Configuración de satélite”.
SAT
ANT
LAN (10 / 100)
INPUT 3
INPUT 1
OPTIC
INP
Clavija estándar DIN45325 (IEC169-2)
Cable coaxial de 75 ohmios (cable redondo)
(disponible comercialmente)
Media Receiver (parte trasera)
SAT
ANT
LA
INPUT 3
INPUT 1
Conexión directa al Media Receiver
Antena de satélite
Terminal de entrada
SAT (Satélite)
SAT
ANT
LA
INPUT 3
INPUT 1
Utilización de ráfaga de tonos
Terminal de entrada
SAT (Satélite)
Antena de satélite
SW (Ráfaga de tonos)
