Festo VOFA-L26-T52-M-...-R2 1211a Svenska
63
Funktionstest
Förutsättningar:
– Elinstallation av styrblocket måste ha utförts.
– Pneumatisk installation av styrblocket måste ha utförts.
Åtgärdsföljd:
1. Koppla till arbetstryck.
2. Koppla till driftspänning.
3. Kontrollera alla möjliga kopplingslägeskombinationer för styrblockets två
5/2-vägsmagnetventiler V1 och V2 och givarsignalerna från lägesgivare E1 och
E2 (här: PNP-lägesgivare) med hjälp av följande arbetssekvens (se Fig. 9
till Fig. 11). Trycksättning av arbetsanslutningarna (2) och (4) symboliseras via
p2 och p4.
De individuella tiderna för stegsekvenserna är beroende av aktuell tillämpning
och beaktas inte här.

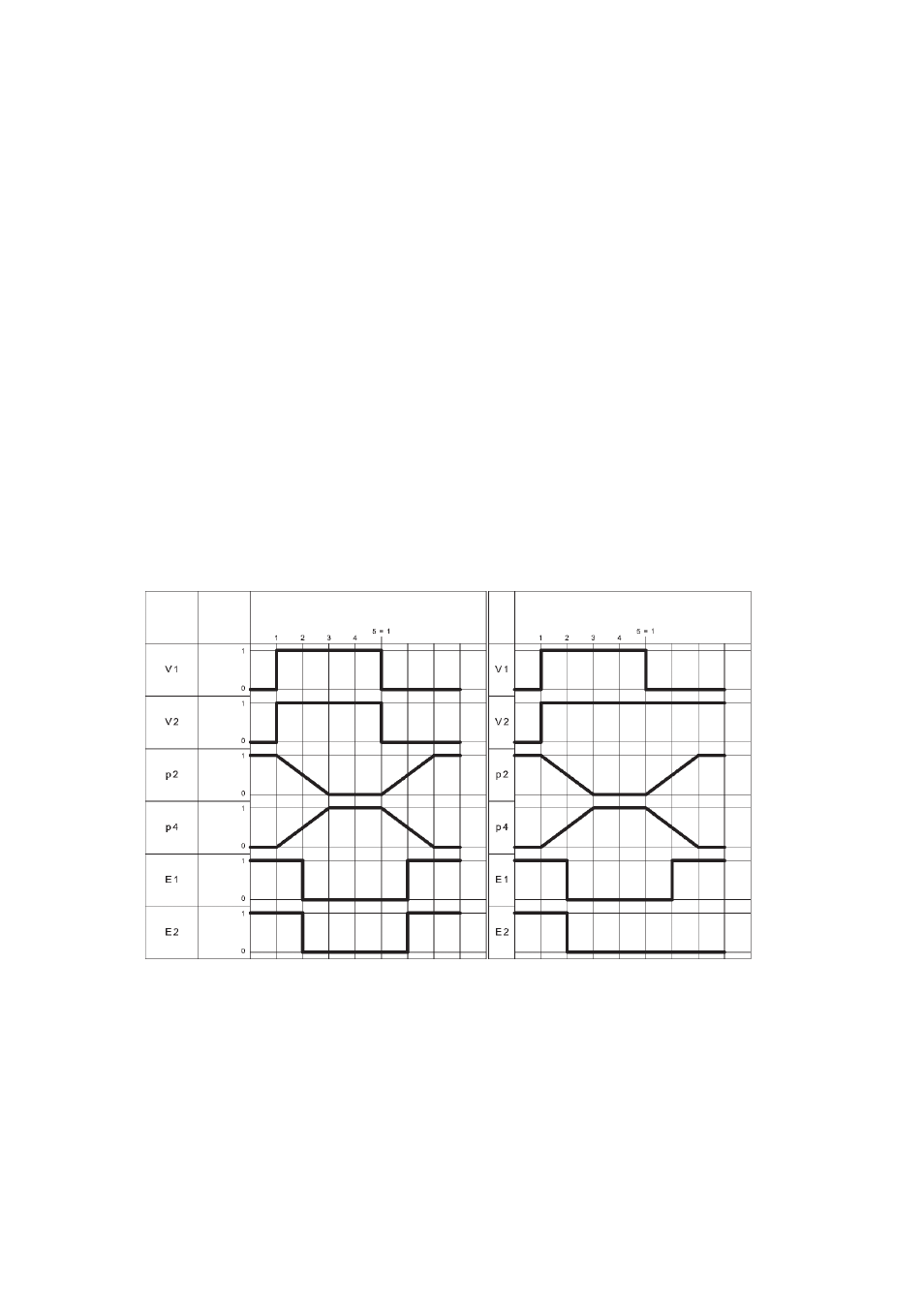

Fig. 9 Funktionstest, steg 1 och 2
