Режим переключения при включении
На Fig. 7 показано функционирование пневматической и электрической
системы на блоке управления с бесконтактными датчиками PNP и без
омической нагрузки. Посредством опроса (омической нагрузки)
бесконтактного датчика значения времени переключения могут продлеваться
на макс. 2 мс. При использовании бесконтактных датчиков NPN сигнал датчика
срабатывает в обратном направлении, т.е. в сторону увеличения, а не
уменьшения.
Последовательность при включении:
На момент времени t = 0 на обе катушки подается ток. Примерно через 11 мс
бесконтактные датчики сообщают о выходе из исходного положения
электромагнитных распределителей, а по истечении суммарного времени ок.
22 мс подачи давления канала (2) и (4) меняются местами. Другие значения
времени переключения см. в Технические характеристики, глава 13.
p2
p4
U2
U1
1
p2 = давление в канале (2)
2
p4 = давление в канале (4)
3
U1 = напряжение сигнала на
бесконтактном датчике E1
4
U2 = напряжение сигнала на
бесконтактном датчике E2

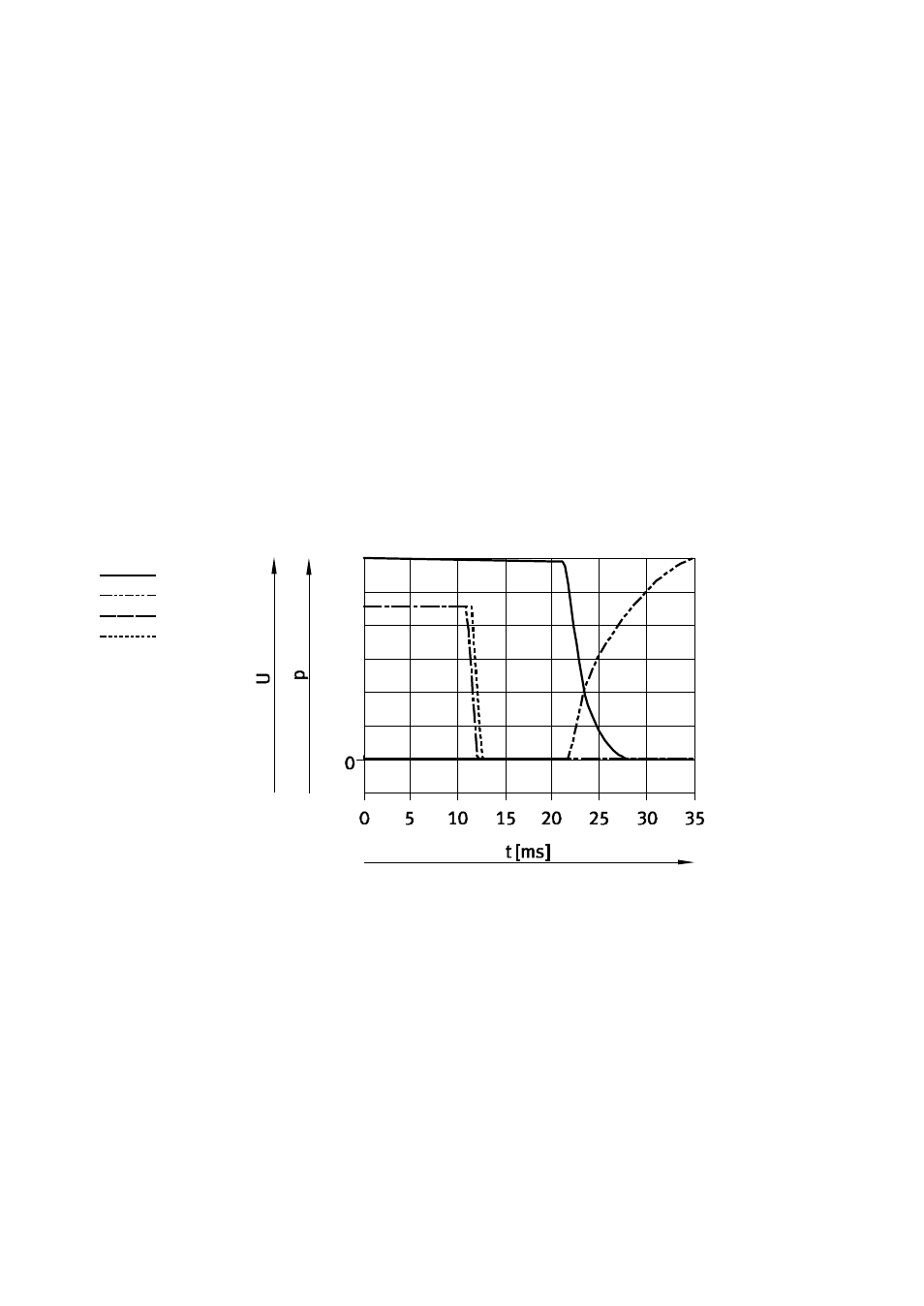

Fig. 7
Диаграмма с последовательностью сигналов при включении блока управления
(на диаграмме показаны измерения с помощью бесконтактного датчика PNP при рабочем
давлении (давлении эксплуатации), равном 6 бар, без омической нагрузки)
