Festo VOFA-L26-T52-M-...-R2 1211a Svenska
53
Pneumatiskt anslutningsexempel

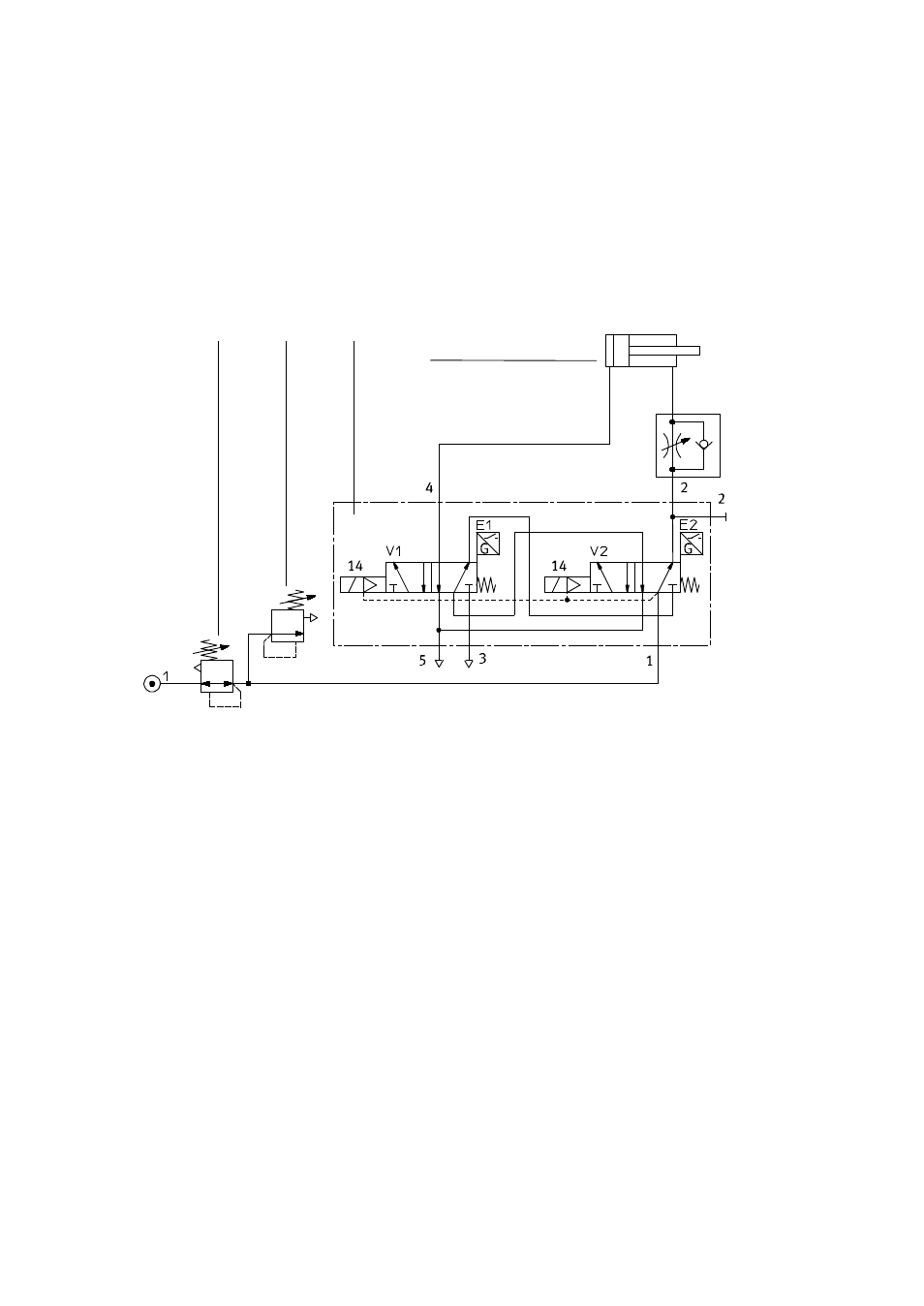

Fig. 3 visar styrblockets koppling. Det innehåller en förkopplad kombination
(seriekoppling) av en tryckregulator och en tryckbegränsningsventil. Den senare
används för att säkra tryckregulatorns tryckbegränsningsfunktion.
1 2 3 4
1
Tryckregulator
2
Tryckbegränsningsventil
3
Styrblock VOFA-...
4
Aktuator
Fig. 3 Exempel på tvåkanals pneumatisk koppling av styrblocket (här: singelanslutningsvariant)
