Festo VOFA-L26-T52-M-...-R2 1211a Svenska
50
4 Manöverdon och anslutningar
1
2
3
4
5
6
V1
V2
1
Kontakter för magnetspolar
2
Kontakter för lägesgivare
3
Gula statusindikeringslysdioder för
lägesgivarna (fyra på omkretsen)
4
Pneumatisk anslutning för tryckindikering
till anslutning (2) via en manometer (tillval),
storlek G1/4”
5
Pneumatisk anslutning (2) (endast på sidan
på singelanslutningsvarianten),
storlek G1/4”
6
Pneumatisk anslutning (4) (endast på sidan
på singelanslutningsvarianten),
storlek G1/4”
Utan bild:
Pneumatisk anslutning (1), (3) och (5) på
styrblockets andra sida, storlek G1/4”
Förklaringar till ventilbeteckningarna “V1”
och “V2”, se kap. 5

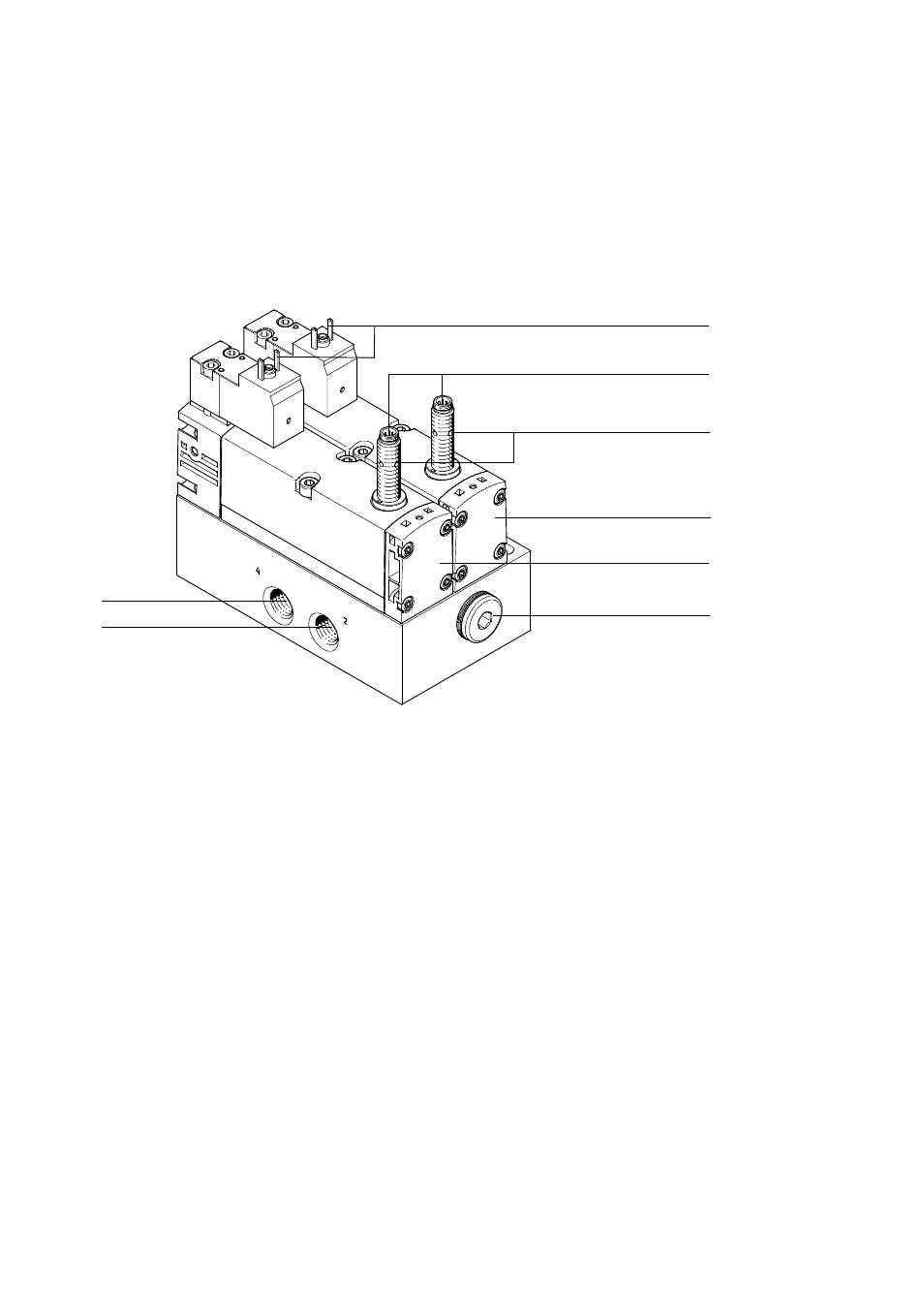

Fig. 1 Indikeringar och anslutningar på styrblocket (här: singelanslutningsvariant)
