Инструкция по эксплуатации Festo VTSA-F-NPT с подключением AS-интерфейса
Страница 37
VOFA-...
Festo VOFA-L26-T52-M-...-R2 1211a Русский
37
Время переключения
_ 20 %
Индивидуальное
подключение
Вертикальный
батарейный монтаж
Рабочее давление
3 бар
6 бар
10 бар
3 бар
6 бар
10 бар
Время переключения
распределителей, вкл.
37 мс
22 мс
15 мс
37 мс
22 мс
16 мс
Время переключения
распределителей, выкл.
35 мс
56 мс
71 мс
35 мс
59 мс
68 мс
Ослабление сигнала PNP
1)
(интервал времени от момента пода-
чи тока электромагнитной катушки до
момента выключения бесконтактного
датчика)
21 мс
11 мс
9 мс
21 мс
11 мс
9 мс
Усиление сигнала PNP
1)
(интервал времени от момента раз-
блокировки напряжения электромаг-
нитной катушки до момента включе-
ния бесконтактного датчика)
37 мс
60 мс
74 мс
37 мс
60 мс
71 мс
1)
В случае использования бесконтактных датчиков NPN ослабление и усиление сигнала меняют-
ся местами.

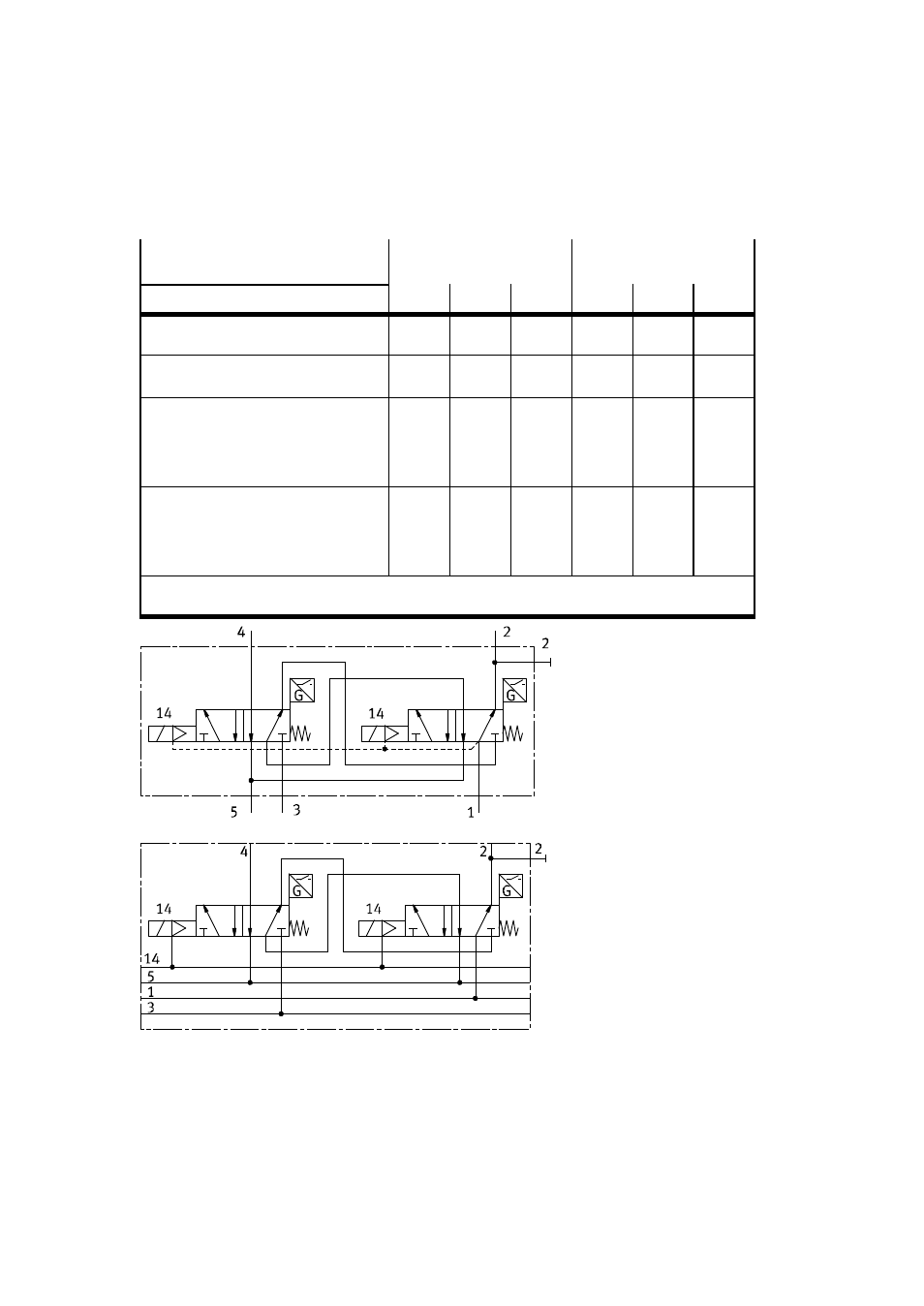

Fig. 15 Условное обозначение варианта блока управления с индивидуальным подключением
Fig. 16 Условное обозначение варианта блока управления для вертикального батарейного монтажа
