VOFA-...
Festo VOFA-L26-T52-M-...-R2 1211a Русский
24
p2
p4
U2
U1
1
p2 = давление в канале (2)
2
p4 = давление в канале (4)
3
U1 = напряжение сигнала на
бесконтактном датчике E1
4
U2 = напряжение сигнала на
бесконтактном датчике E2

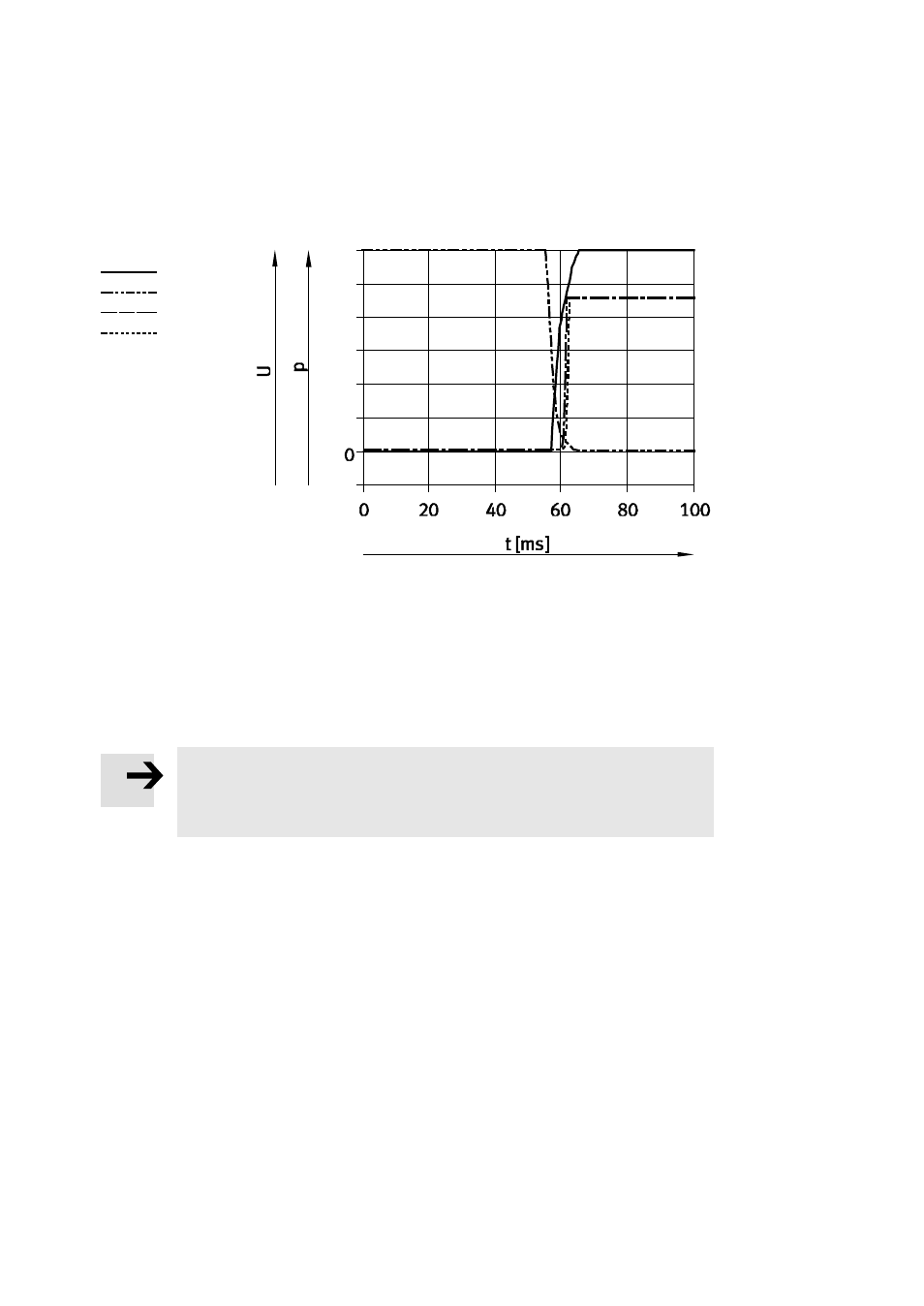

Fig. 8
Диаграмма с последовательностью сигналов при выключении блока управления
(на диаграмме показаны измерения с помощью бесконтактного датчика PNP при рабочем
давлении (давлении эксплуатации), равном 6 бар, без омической нагрузки)
Примечание
Значения времени действительны только для 6 бар. При мин./макс. показа-
телях давления частично присутствуют значительные отклонения значений,
см. Технические характеристики, глава 13.
