Функциональное испытание
Условия:
–
Электрическое подключение на блоке управления должно быть выполнено.
–
Пневматическое подключение на блоке управления должно быть
выполнено.
Последовательность действий:
1. Включите рабочее давление.
2. Подайте рабочее напряжение.
3. Проверьте все возможные комбинации положений переключения обоих
5/2-распределителей с электромагнитным управлением V1 и V2 блока
управления и сигналы датчиков для бесконтактных датчиков E1 и E2 (здесь:
бесконтактные датчики PNP) с помощью приведенных ниже последователь-
ностей шагов (см. Fig. 9 – Fig. 11). Подача давления рабочих каналов (2) и
(4) обозначается p2 и p4.
Отдельные интервалы времени для последовательностей шагов зависят от
соответствующего случая применения и здесь не учитываются.

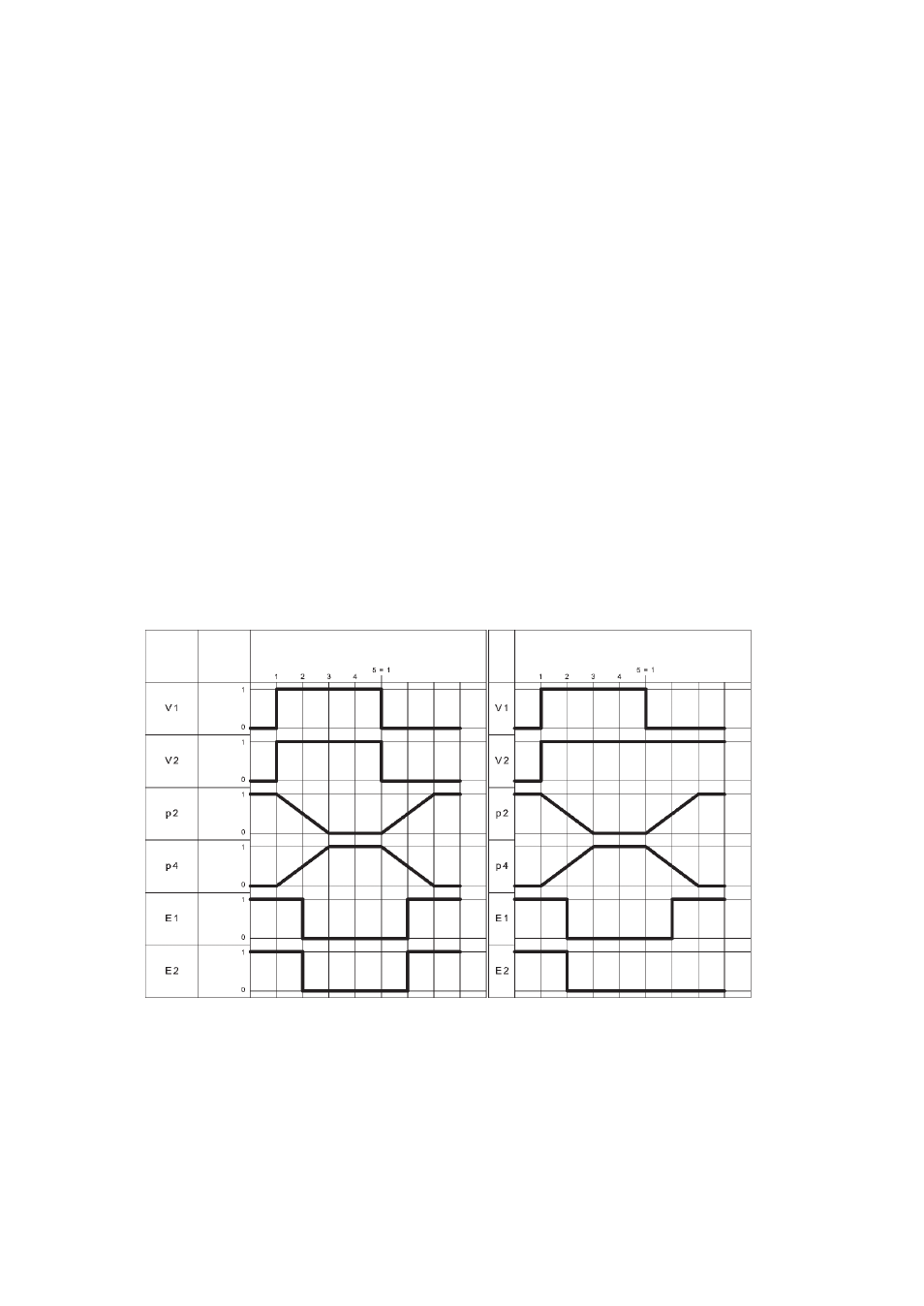

Fig. 9
Функциональное испытание, шаги 1 и 2
