VOFA-...
Festo VOFA-L26-T52-M-...-R2 1211a Русский
15
Пример пневматического соединения

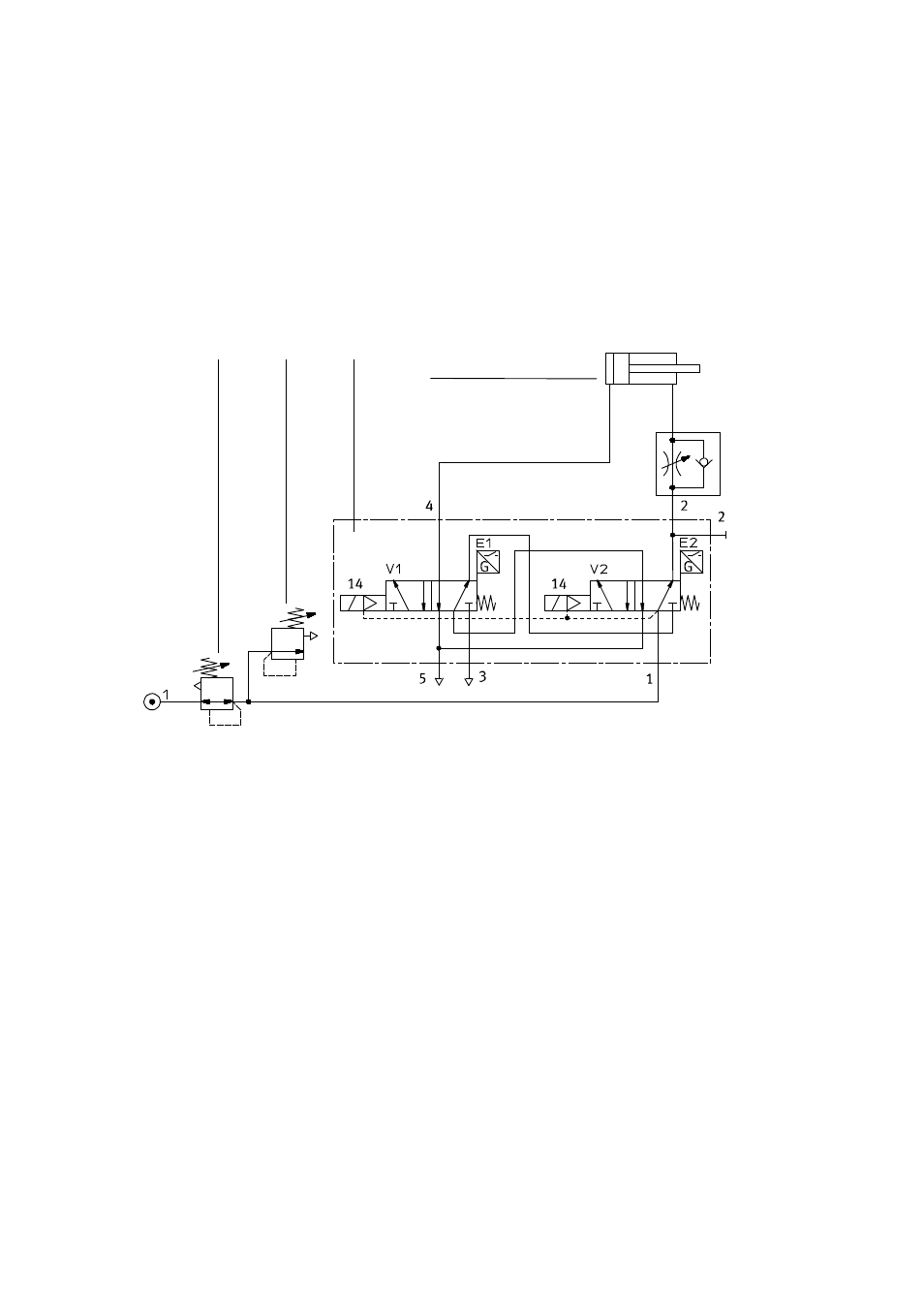

На Fig. 3 представлено соединение блока управления. На нем показана предв-
ключенная комбинация (последовательное соединение) из регулятора давле-
ния и предохранительного клапана. Последний служит в качестве предохрани-
тельного элемента для ограничения давления на выходе регулятора давления.
1
2
3
4
1
Регулятор давления
2
Предохранительный клапан
3
Блок управления VOFA-...
4
Исполнительный механизм
Fig. 3
Пример двухканального пневматического соединения блока управления (здесь: вариант
с индивидуальным подключением)
