Монтаж электрических элементов
S Выберите соответствующие провода из
нашего каталога www.festo.com/catalogue
S Соедините электрические разъемы в
соответствии со следующей таблицей:
Подключение к CMFL
Тип провода Описание
1
Короткоходовой
цилиндр ADNE-LAS
Sub-D 9-конт.
(розетка)
NEBM
Блок питания мотора
3
Интерфейс вх/вых
к SPS/IPC
Sub-D 9-конт.
(штекер)
NEBC
Интерфейс для подключения к
любой системе управления SPS
4
Электропитание
Sub-D W2
(Штекер)
KPWR
Подключение электропитания
с 2 высокоамперными
контактами
5
Функциональное
заземление
Винт М4
–
Подключение функционального
заземления (возможно через
кабель электропитания)

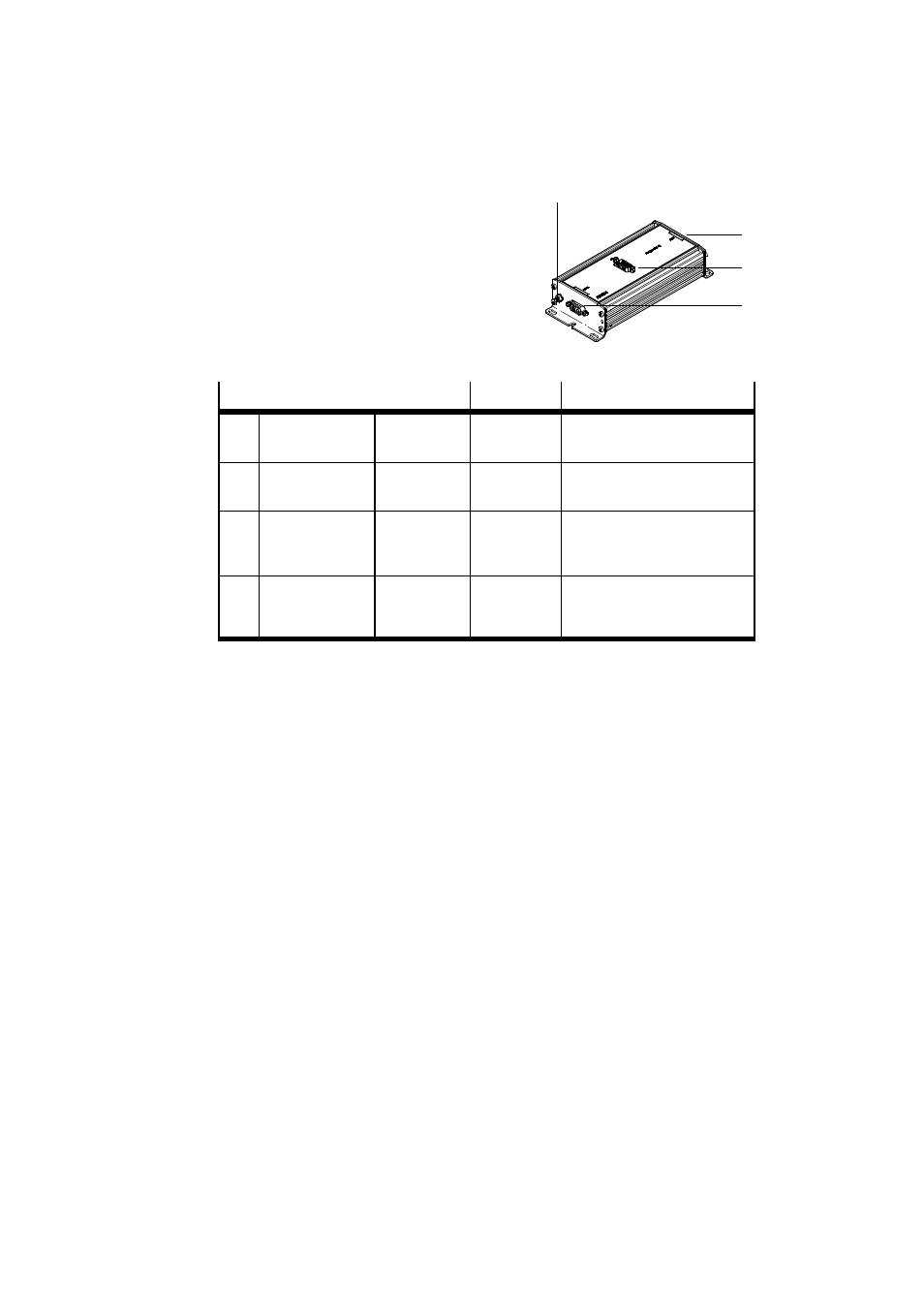

Рис. 4
Рис. 3
1
3
4
5
