Рабочие элементы и точки подключений
2
3
5
6
4
1

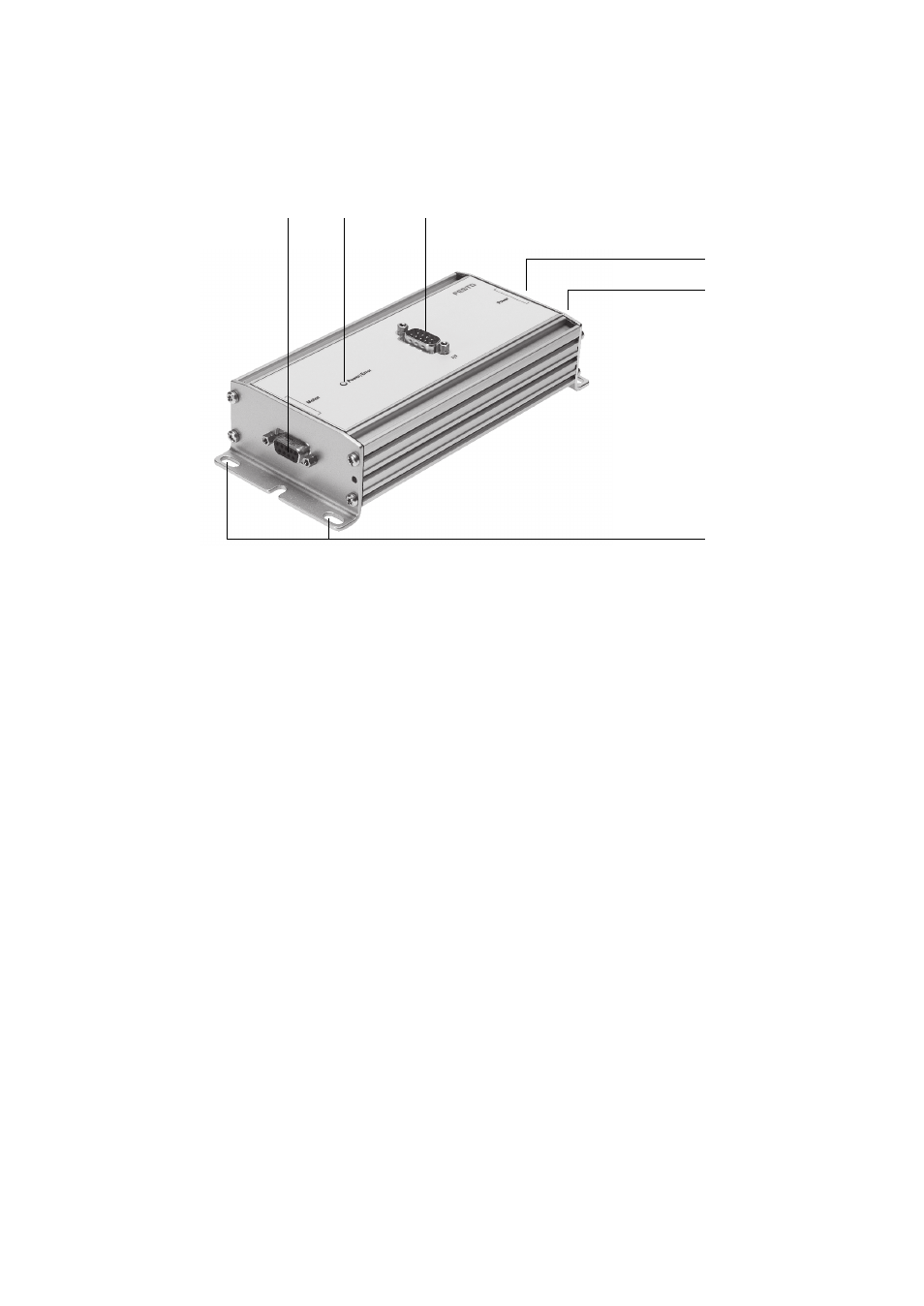

Рис. 1
1
Точка подключения короткоходового цилиндра
ADNE-LAS
2
Светодиод статуса
3
Точка подключения интерфейса
вх/вых к ПЛК/ПК
4
Точка подключения блока питания
5
Функциональное заземление FE
6
Продольные отверстия для крепления
2
Принцип действия и применение
Контроллер позиционирования CMFL с интерфейсом вх./вых. позволяет позиционировать
короткоходовой цилиндр ADNE-LAS в 4 заданных профилях перемещения.
Связь CMFL с вышестоящим ПЛК/ПК происходит через дискретные входы/выходы.
Festo предлагает провода, подходящие к контроллерупозиционирования
(
Информация из каталога, www.festo.com/catalogue).
Согласно своемуназначению контроллер позиционирования CMFL служит для
приведения в действие электрического короткоходового цилиндра с встроенным
линейным электродвигателем ADNE-LAS.
