CMFL
36
Festo – CMFL – 1304b Svenska
Driftsättning – rörelseprofiler
1. Ställ in signalerna för kontrollbit 1 och 2. Välj önskad rörelseprofil. Enligt
kontrollsignalerna är följande rörelseprofiler inlagda i CMFL:
Steuerbit 1
(Kontrollbit 1)
Steuerbit 2
(Kontrollbit 2)
Rörelseprofil
0
0
Kolvstången körs ut
1
0
Kolvstången körs in
0
1
Kolvstången körs först ut och sedan in
1
1
Kolvstången körs först in och sedan ut
Bild 13
2. Aktivera START-signalen (1).
Lysdioden lyser kontinuerligt grönt och rörelsen startas.
3. Kontrollera att ADNE-LAS kör igenom hela den avsedda rörelsecykeln.

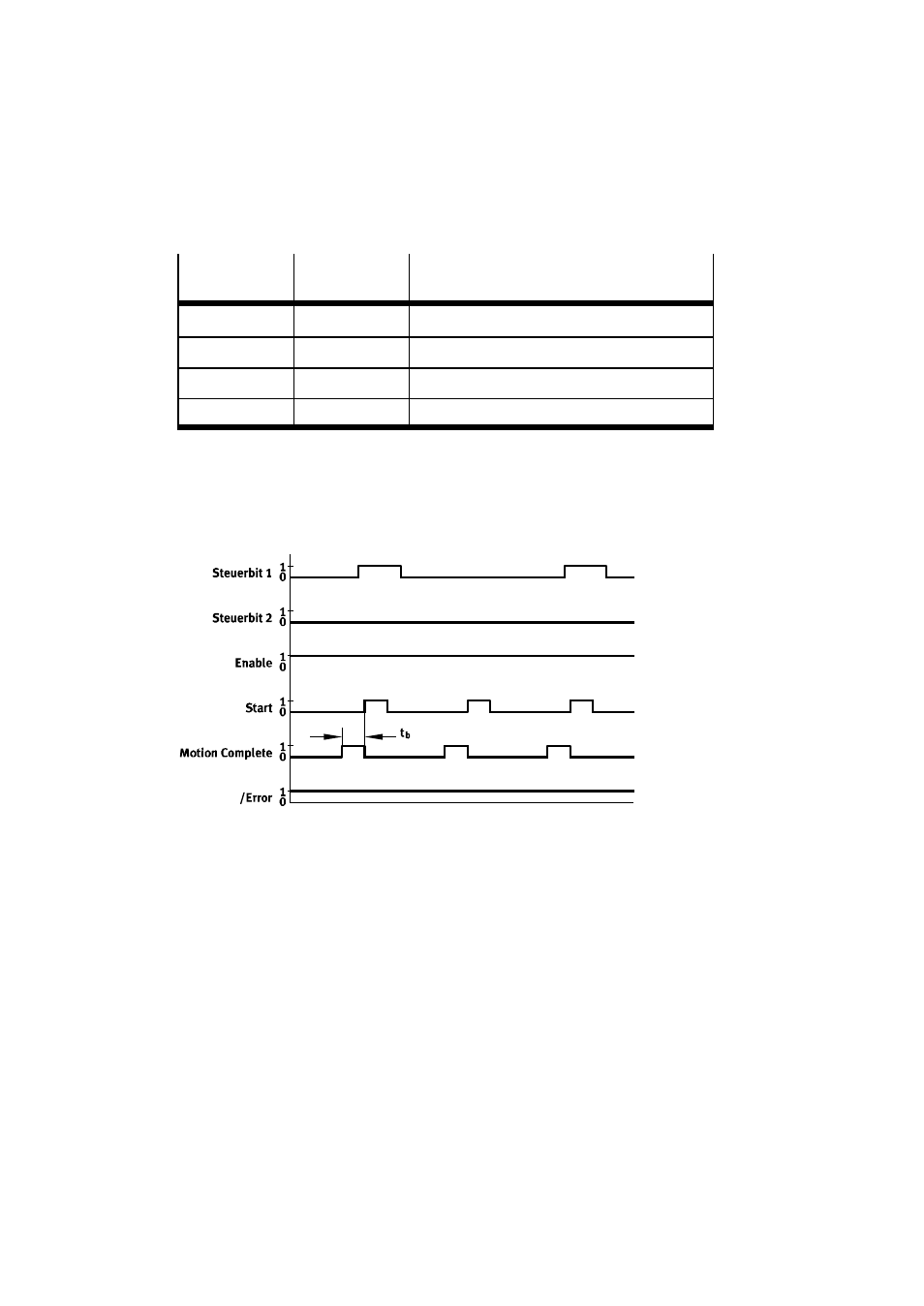

Bild 14 Förloppsschema CMFL
•
Observera max tillåtna rörelsefrekvenser i bruksanvisningen för ADNE-LAS
(
Tekniska data).
•
Observera, vid flera rörelser i omedelbar följd, den rekommenderade
återhämtningstiden t
b
mellan Motion Complete och startsignalen
(
Tekniska data).
