Профили перемещения при вводе в эксплуатацию
1. Установите сигналы обоих управляющих битов 1 и 2. Для этого выберите желаемый
профиль перемещения. В соответствии с сигналами управления в CMFL сохранены
следующие профили перемещения:
Steuerbit 1
(Управляющий
бит 1)
Steuerbit 2
(Управляющий
бит 2)
Профиль перемещения
0
0
Шток выдвигается
1
0
Шток втягивается
0
1
Шток сперва выдвигается, затем втягивается
1
1
Шток сперва втягивается, затем выдвигается
Рис. 13
2. Установите сигнал "Start" ("пуск") на high (1) (дать разрешение).
Светодиод постоянно горит зеленым, и перемещение запускается.
3. Проверьте, проходит ли ADNE-LAS полный запланированный цикл перемещения.

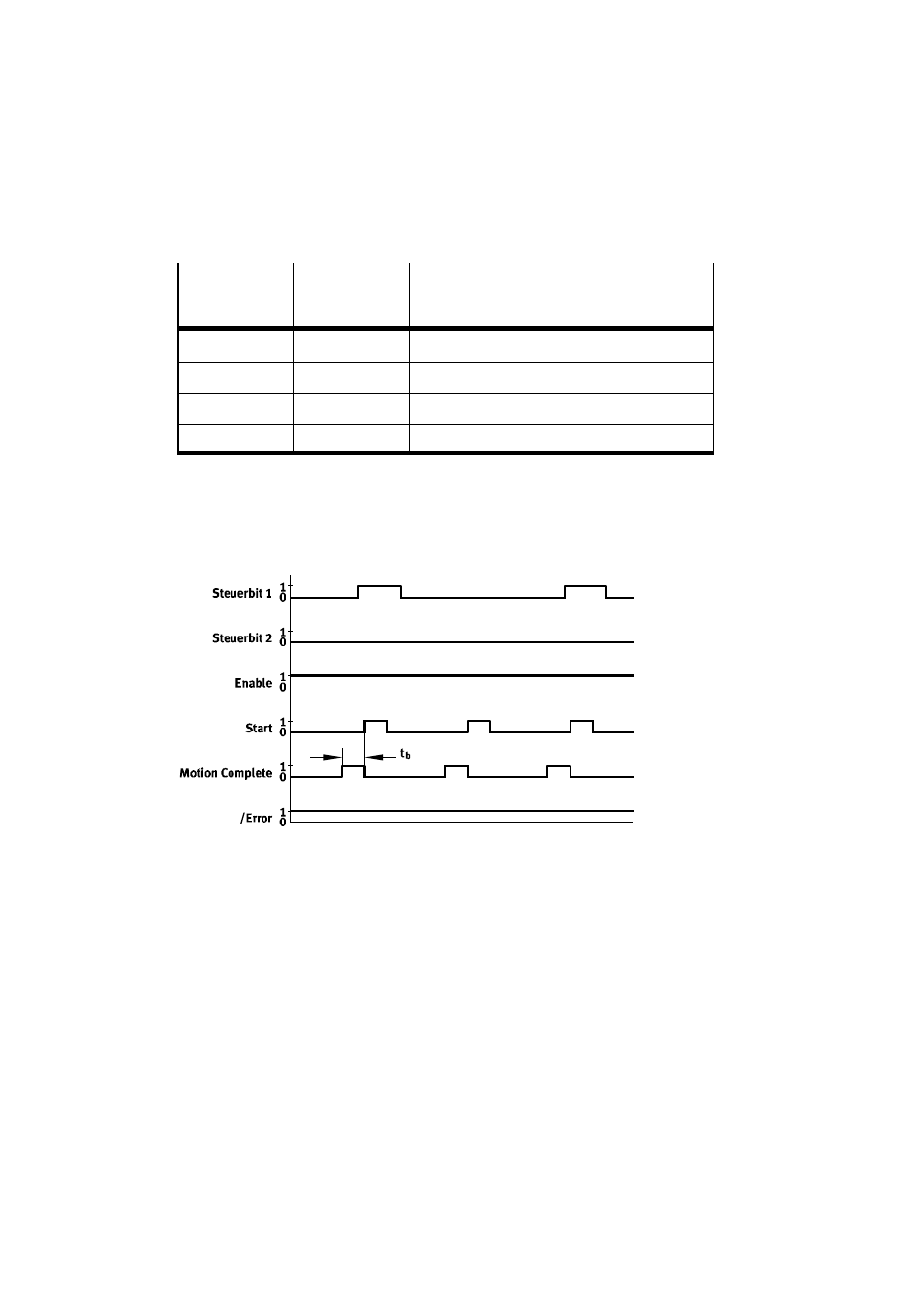

Рис. 14 Схема процесса CMFL
S Соблюдайте указанные в руководстве по эксплуатации максимально допустимые ча-
стоты перемещения ADNE-LAS (
Технические данные).
S В случае многократных последовательных перемещений соблюдайте
рекомендованное время успокоения t
b
междусигналами Motion Complete и Start
(
Технические данные).
