CMFL
Festo – CMFL – 1304b Русский
11

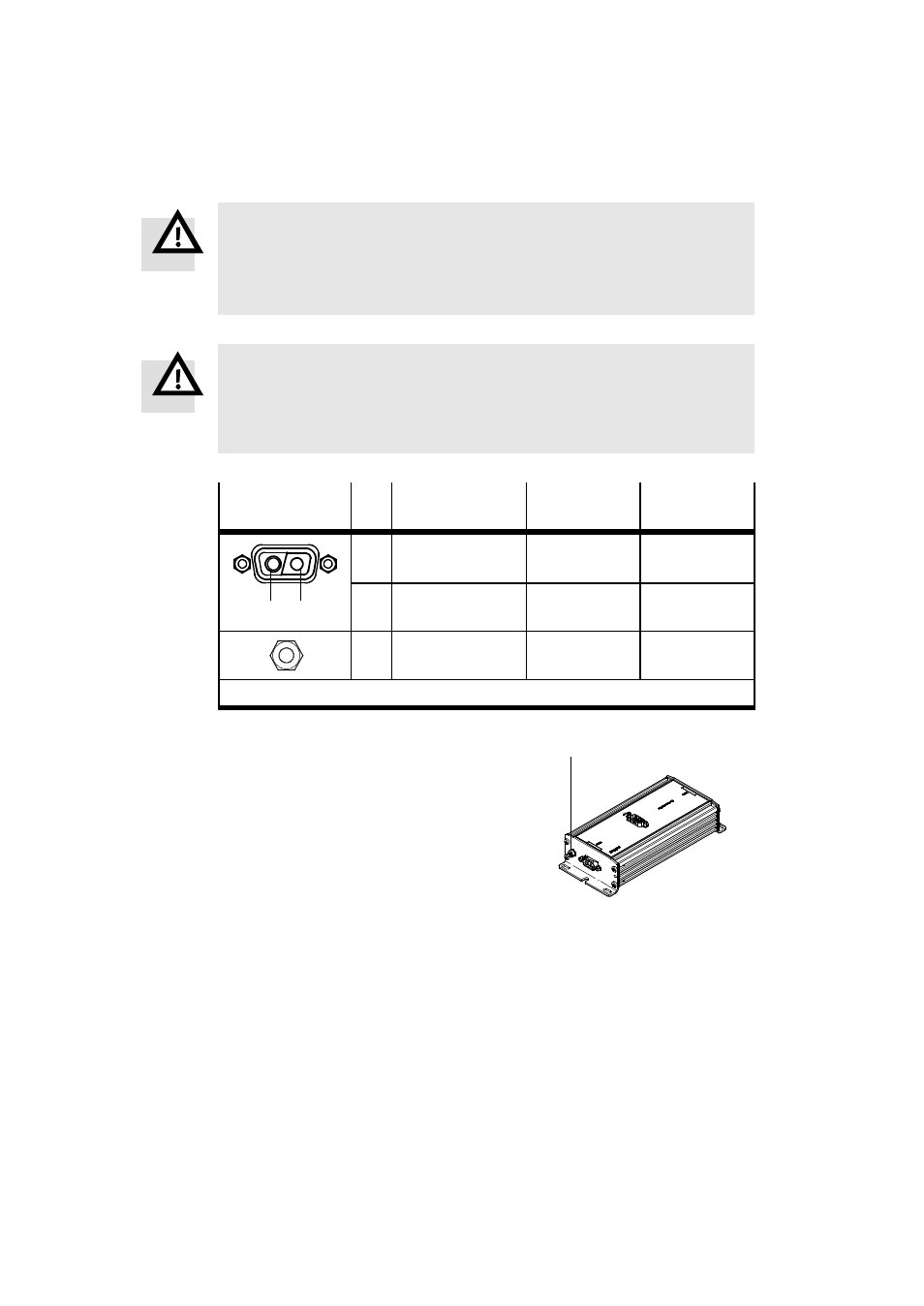

Подключение 4 электропитания
Предупреждение
Повреждение прибора. Входы блока питания CMFL не имеют специального
предохранителя от перенапряжения.
S Обеспечьте, чтобы допустимое отклонение по напряжению не превышалось
(
Рис. 10).
Предупреждение
Применять только такие источники тока, которые обеспечивают надежную
электроизоляцию рабочего напряжения согласно IEC/DIN EN 60204-1.
Кроме того, учитывайте общие требования к электрическим цепям PELV согласно
IEC/DIN EN 60204-1.
Разъем
Кон-
такт
Обозначение
Функция
Цвет оболочки
провода
1)
A1 A2
A1
Силовое
электропитание
+48 В пост. тока,
силовое
черный 1
A2
Силовое
электропитание
GND силовой
черный 2
–
Подключение к
заземлению (корпус)
FE
–
1)
Цвет оболочки проводов кабеля мотора KPWR
Рис. 8
S Соедините винт заземления 5 с потенциалом
земли проводом с низким сопротивлением.
Рис. 9
5
