CMFL
Festo – CMFL – 1304b Svenska
31

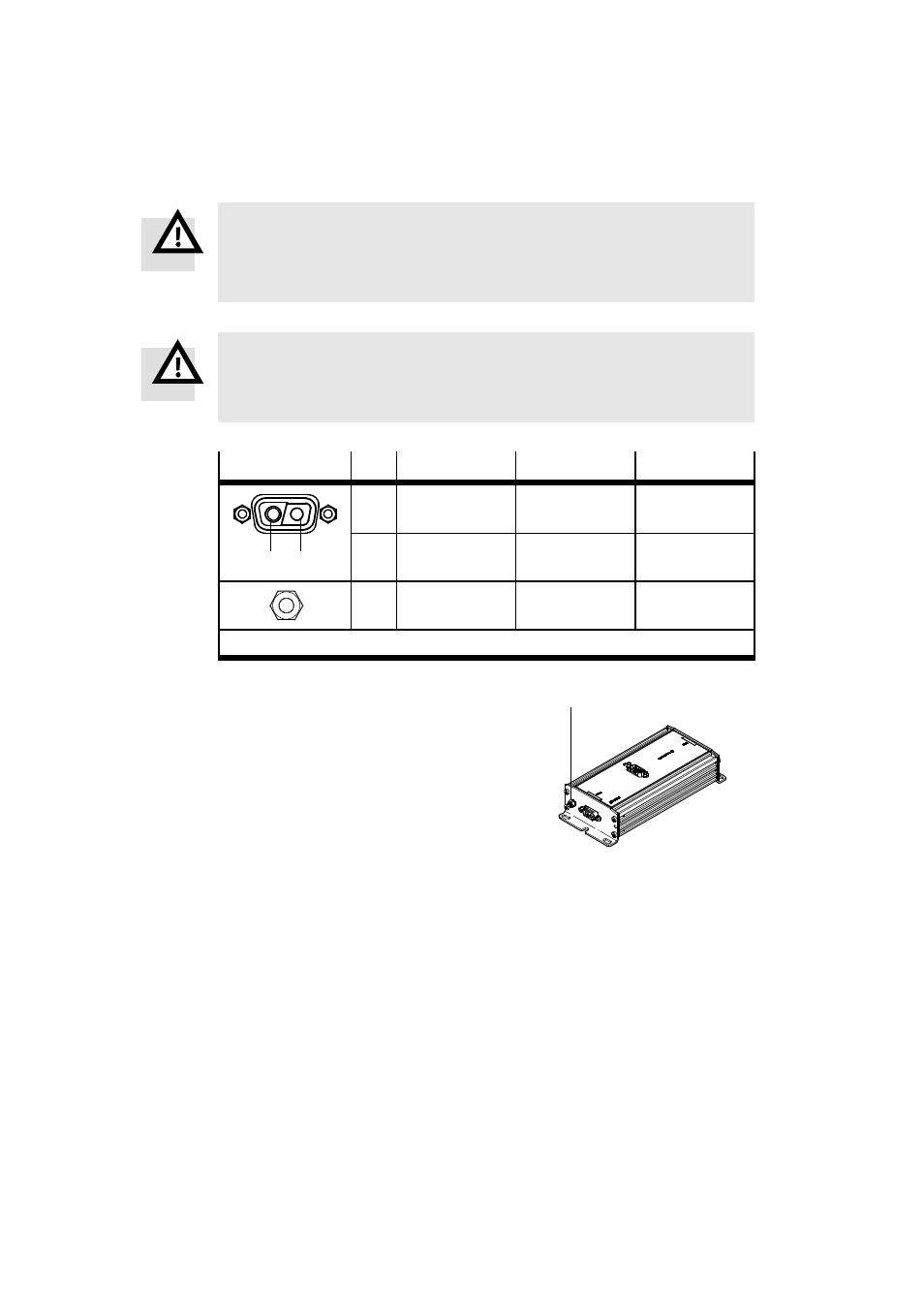

Anslutning
4 spänningsförsörjning
Varning
Skador på enheten. Spänningsförsörjningsingångarna till CMFL har ingen
särskild säkring mot överspänning.
• Säkerställ att den tillåtna spänningstoleransen aldrig överskrids (
Bild 10).
Varning
Använd endast strömkällor som garanterar en säker isolering av
matningsspänningen enligt IEC/DIN EN 60204-1. Följ dessutom allmänna krav
på PELV-kretsar enligt IEC/DIN EN 60204-1.
Anslutning
Stift
Beteckning
Funktion
Kabelfärg
1)
A1 A2
A1
Lastspänning
+48 VDC last
Svart 1
A2
Lastspänning
GND last
Svart 2
–
Jordanslutning
(hus)
FE
–
1)
Kabelfärger med motorkabel KPWR
Bild 8
•
Anslut pinnskruven
5 lågohmigt till
jordpotential.
Bild 9
5
