Электромонтаж
•
В зоне измерительной головки (прибл.100 мм) не должно
быть магнитных или ферритовых элементов, способных ока-
зывать на нее свое влияние.
•

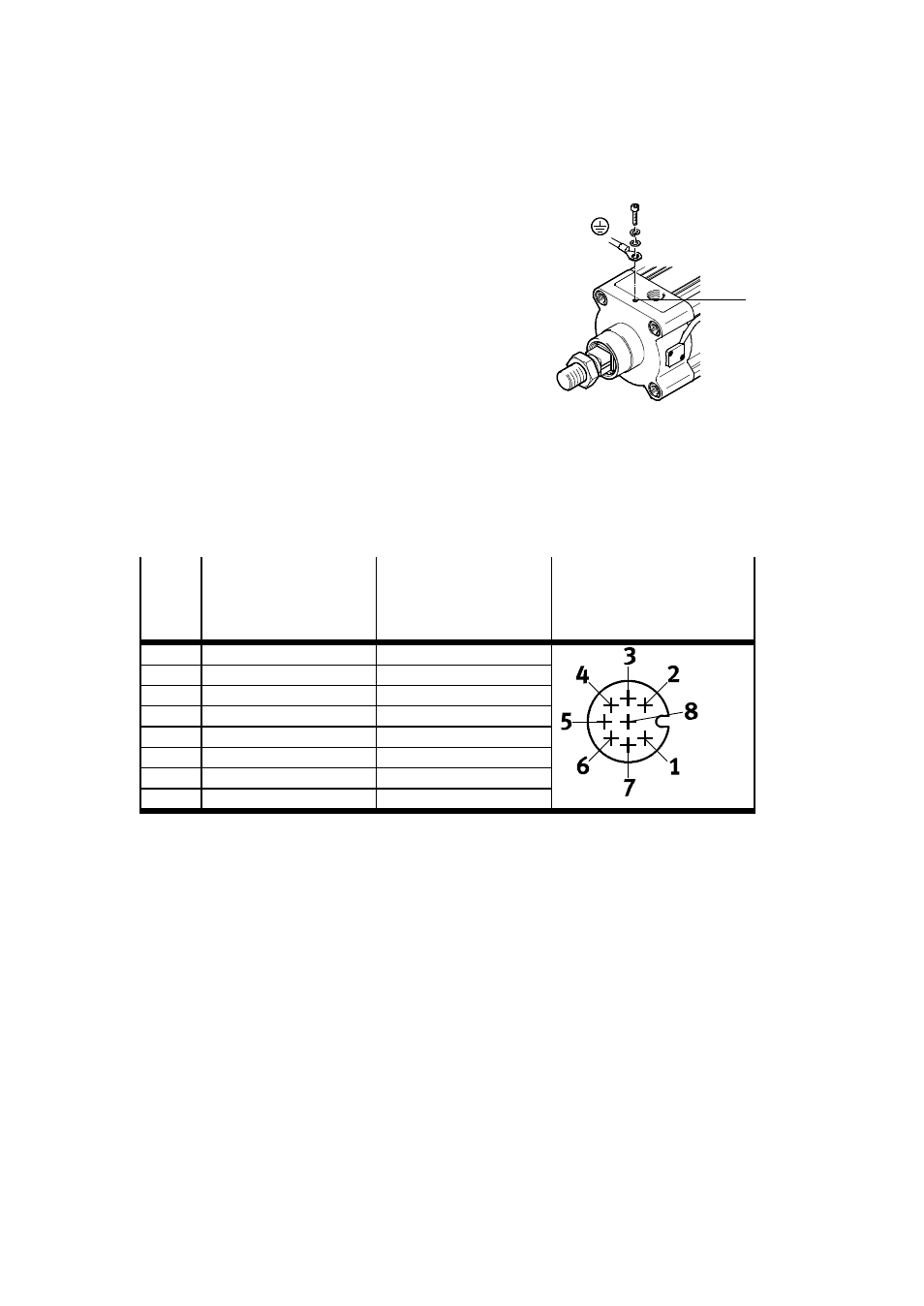

Вкрутите поставляемый в комплекте саморез в отверстие для
подключения заземления
7.
Данная операция позволяет установить электрический кон-
такт, несмотря на покрытие из анодированного алюминия.
•
Низкоомным проводом (коротким проводом с большим по-
перечным сечением) соедините клемму заземления с потен-
циалом “земли”.
Fig. 7
7
В случае применения цилиндра DDPC с электронным демпфированием:
•
Соедините разъем измерительной системы с соединительным кабелем согласно описанию,
прилагающемуся к контроллеру позиционирования.
В случае применения цилиндра DDPC в качестве измерительного цилиндра:
•
Кабелем присоедините разъем измерительной системы:
Контакт Функция
Цвет оболочки провода
кабеля
Распределение контактов
(штекер M12, кодирование A,
вид со стороны штекерного
разъема)
1
5 В
черный
2
GND
коричневый
3
sin+
красный
4
sin–
оранжевый
5
cos–
зеленый
6
cos+
желтый
7
Экран
Экран
8
n. c.
–
Tab. 4
