DDPC
Festo – DDPC – 1207NH Svenska
19

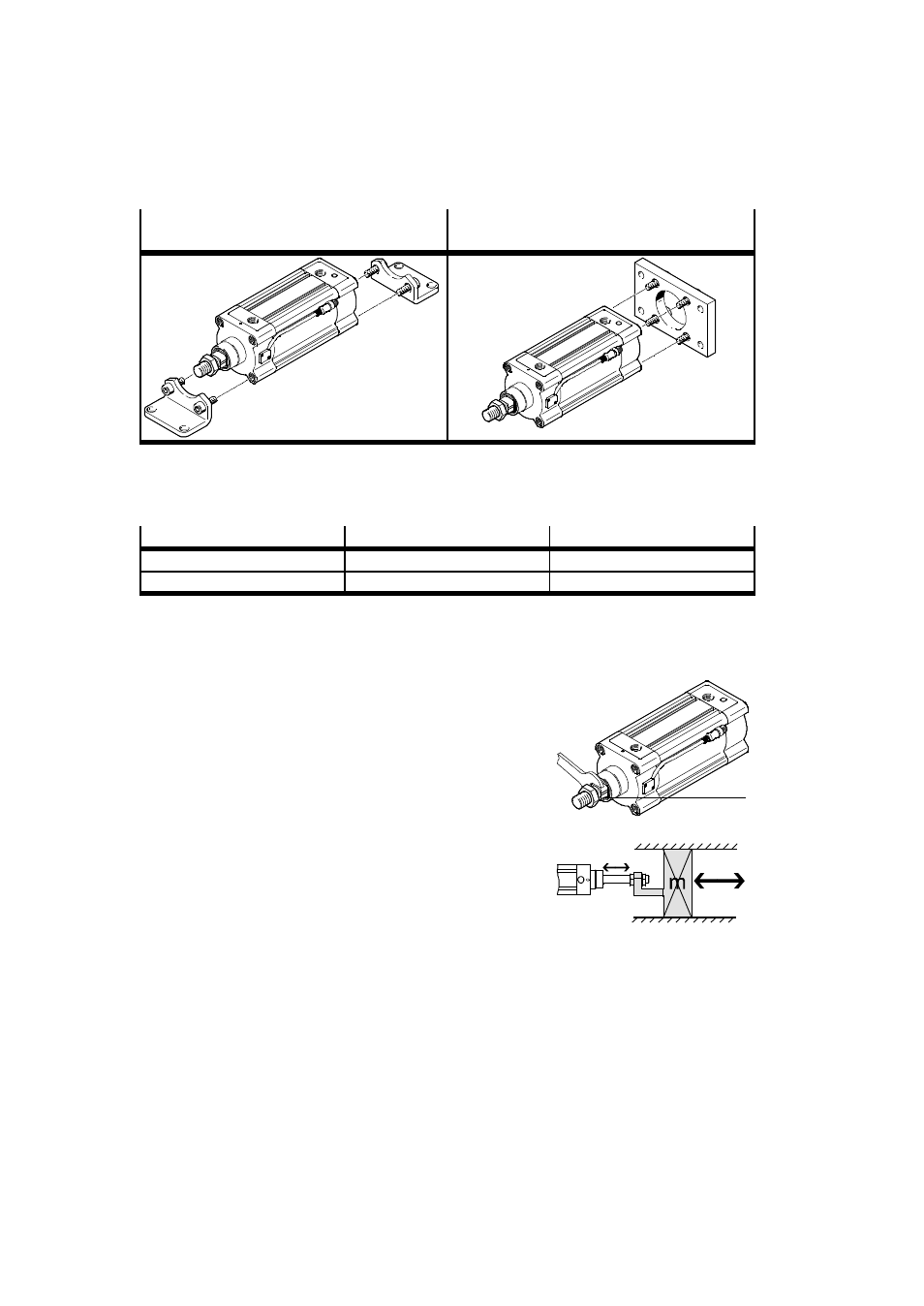

Vid direktmontering eller användning av monteringstillbehör med urfrästa hål för cylinderflänsen:
•
Välj ett monteringsalternativ (t.ex. i tabellen nedan).
Dubbel förskruvning med fotfäste HNC i
lockskruvarnas gängade hål
Fyrdubbel förskruvning med flänsfäste FNC i
lockskruvarnas gängade hål
Tab. 2
•
Dra åt fästskruvarna likvärdigt.
De olika produktstorlekarna har följande anslutningsgänga och åtdragningsmoment:
Storlek
80
100
Anslutningsgänga
M10
M10
Åtdragningsmoment
[Nm]
10 + 2
10 + 2
Tab. 3
Vid montering av tillbehör på kolvstången:
•
Använd följande element:
–
endast kolvstångens gänga.
–
den kvadratiska kolvstången
5 för att hålla emot
(endast i inkört ändläge).
Det max. vridmomentet på lagret får inte överstiga 5 Nm.
Fig. 2
5
–
en extern styrning för arbetslasten.
Detta förhindrar tvärbelastningar på kolvstången.
Tvärbelastningar ger felaktiga mätresultat och kan skada
mätsystemet.
Fig. 3
