DDPC
8
Festo – DDPC – 1207NH Русский

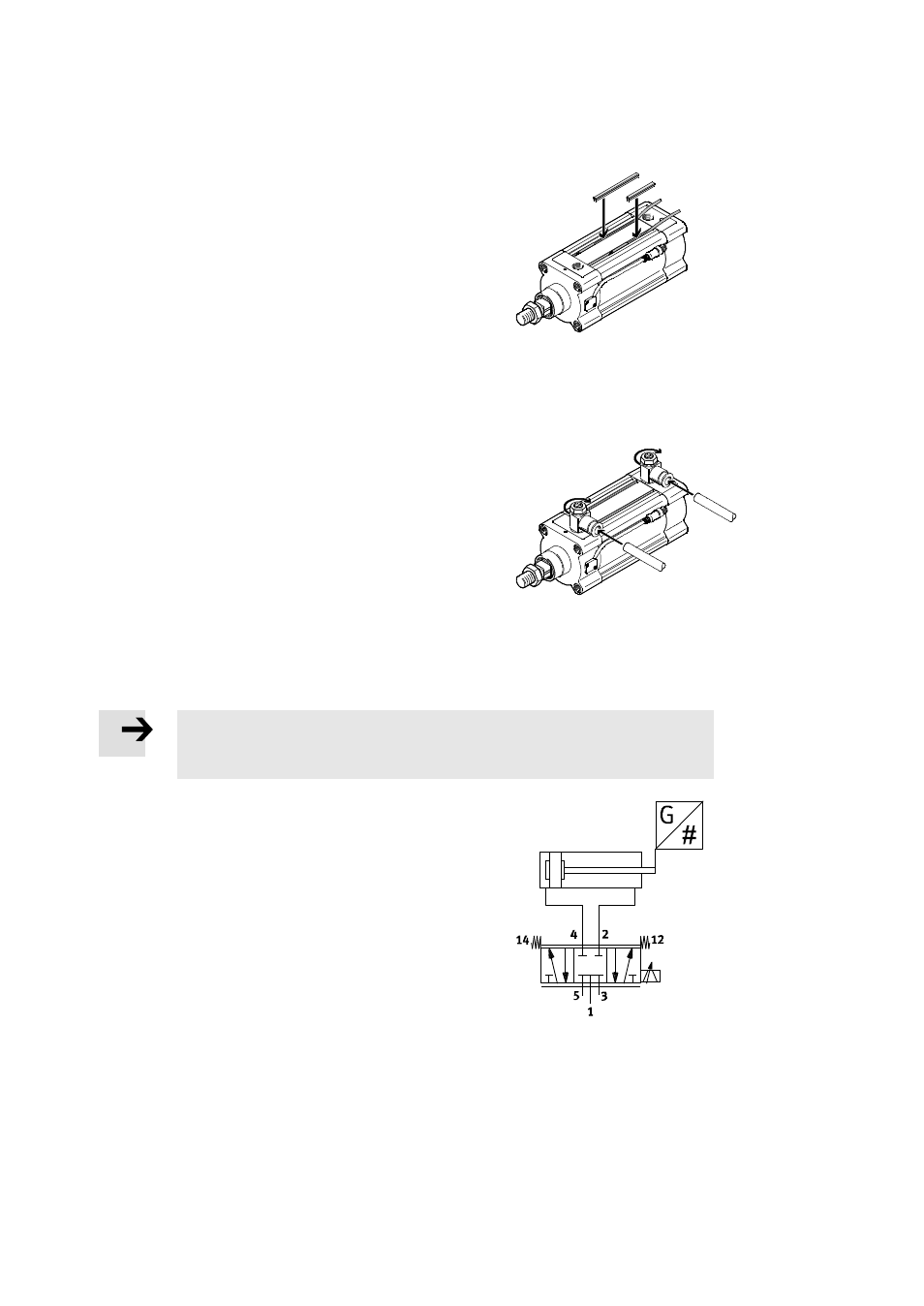

При использовании дополнительных датчиков положения:
•
Установите датчики положения в крепежные пазы.
•
Установите в паз защитный профиль для паза, чтобы закре-
пить кабель, одновременно защитив его от загрязнения
(
Принадлежности).
Fig. 4
5.2
Монтаж пневматической части
•
Уберите заглушки с пневматических разъемов.
•
Подключите DDPC шлангами к пневматическим разъемам
1
(
Принадлежности).
В случае применения цилиндра DDPC в качестве измерительного
цилиндра:
•
Вверните дроссели с обратным клапаном GRLZ или GRLA
непосредственно в соответствующие пневматические
разъемы (
Принадлежности).
Дроссели с обратным клапаном позволяют регулировать
скорость.
Fig. 5
В случае применения цилиндра DDPC с электронным демпфированием:
Примечание
•
Соблюдайте инструкции по монтажу и указания, относящиеся непосредственно
к цилиндру DDPC, приводимые в описаниях к контроллеру позиционирования.
•
Для управления цилиндром DDPC используйте пропорцио-
нальный распределитель (
Принадлежности).
Пропорциональный распределитель в совокупности с
контроллером обеспечивают перемещение на заданное
расстояние путем создания перепада давления в полостях
цилиндра.
Fig. 6
