DDPC
Festo – DDPC – 1207NH Svenska
21
5.3
Elektrisk montering
•
Undvik främmande påverkan genom magnetiska eller ferritiska
komponenter i närheten av mäthuvudet (ca 100 mm).
•
Skruva i den medföljande skruven med skärgänga i hålet för
jordanslutningen
7.
Då skapas den elektriska kontakten trots anodisk film.
•
Koppla jordanslutningen lågohmigt (kort kabel med stor area)
med jordpotentialen.

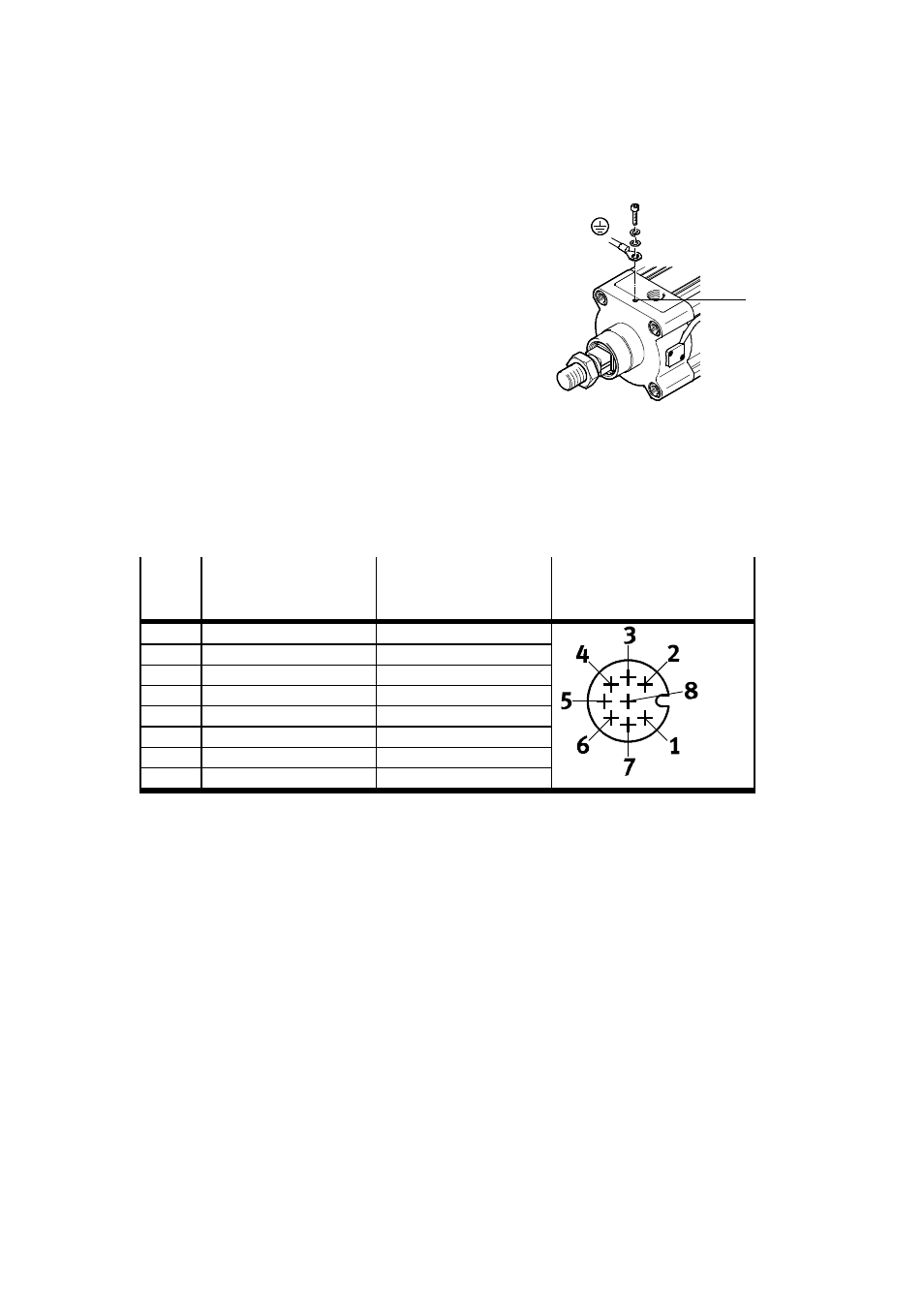

Fig. 7
7
Vid användning av DDPC med elektronisk reglering:
•
Koppla mätsystemets anslutning med anslutningskabeln enligt beskrivningarna till
positioneringssystemet.
Vid användning av DDPC som mätcylinder:
•
Koppla mätsystemets anslutning så här:
Stift
Funktion
Kabelfärg
Stiftkonfiguration
(M12-kontakt, A-kodning,
kontaktvy)
1
5 V
svart
2
GND
brun
3
sin+
röd
4
sin–
orange
5
cos–
grön
6
cos+
gul
7
Skärm
Skärm
8
n. c.
–
Tab. 4
