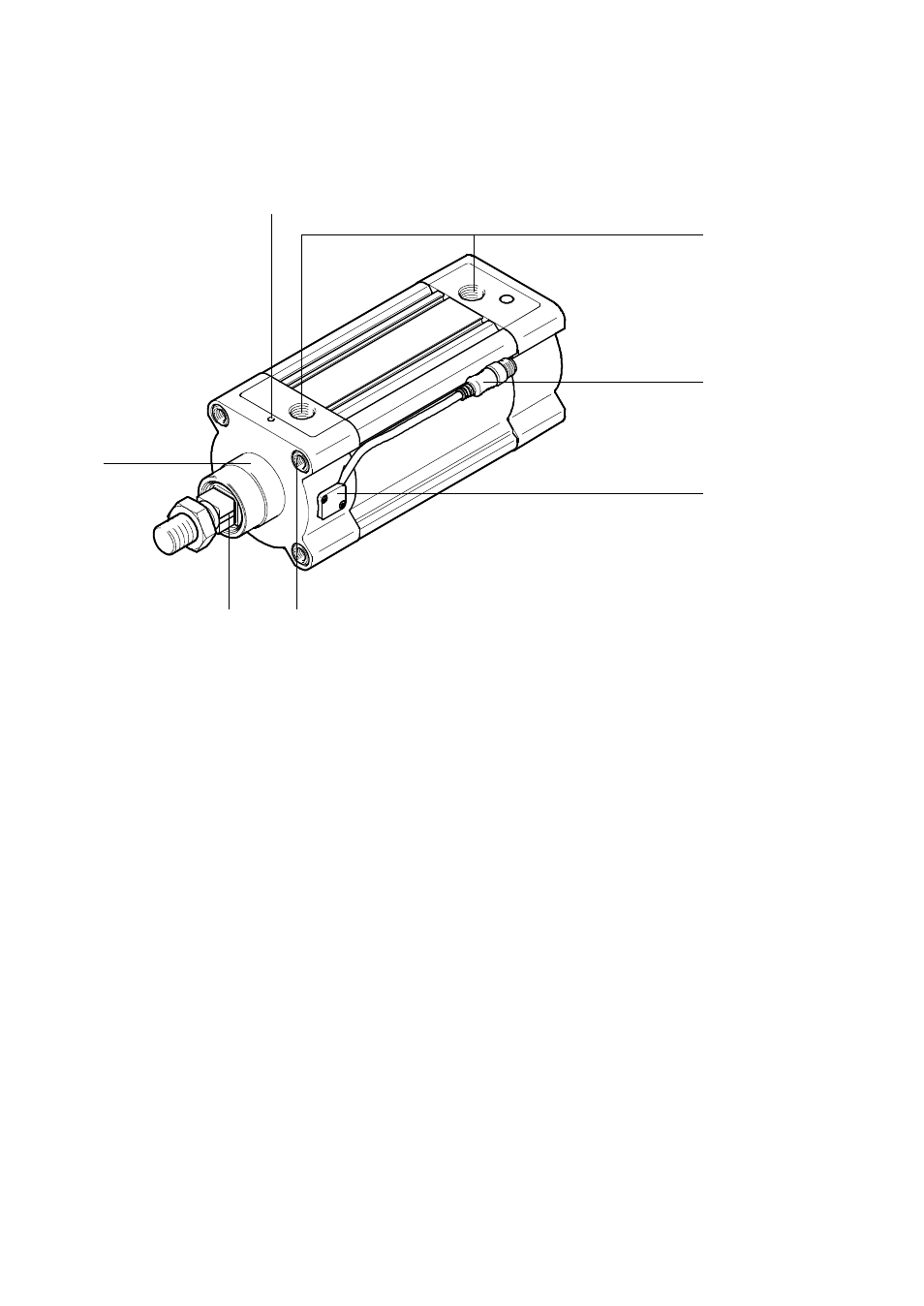

Элементы управления и точки подсоединения
1
2
3
4
5
6
7
1 Пневматические разъемы
2 Разъем для электрического подключения
измерительной головки
3 Измерительная головка
4 Винты с буртиками и резьбовыми
отверстиями для крепления
5 Шток квадратного сечения со встроенной
магнитной измерительной лентой
6 Центрирующий буртик
7 Клемма заземления
Fig. 1
2
Принцип действия и применение
Шток стандартного цилиндра DDPC выдвигается или втягивается за счет попеременной подачи
сжатого воздуха в соответствующие пневматические разъемы. Стандартный цилиндр оснащен
встроенной инкрементной системой измерения перемещений. В штоке находится магнитная лен-
та. Датчик в передней крышке преобразует импульсы с магнитной ленты в электрические сигналы.
Цилиндр DDPC предназначен для транспортировки нагрузок. Встроенная измерительная система,
подключенная к контроллеру позиционирования фирмы Festo (например, CPX-CMPX, CPX-CMAX,
SPC200, SPC11 “Soft Stop”), предназначена для контроля положения поршня или для применения
в качестве измерительного цилиндра с CPX-CMIX или DADE.
Цилиндр DDPC не предназначен для технологических процессов, которые чувствительны к меди
или ПТФЭ.
