Инструкция по эксплуатации Festo Стандартный цилиндр с датчиком перемещения DDPC
Страница 7
DDPC
Festo – DDPC – 1207NH Русский
7
При прямом монтаже или применении монтажных принадлежностей, или с соответствующим фре-
зерованным отверстием под буртик цилиндра:
•

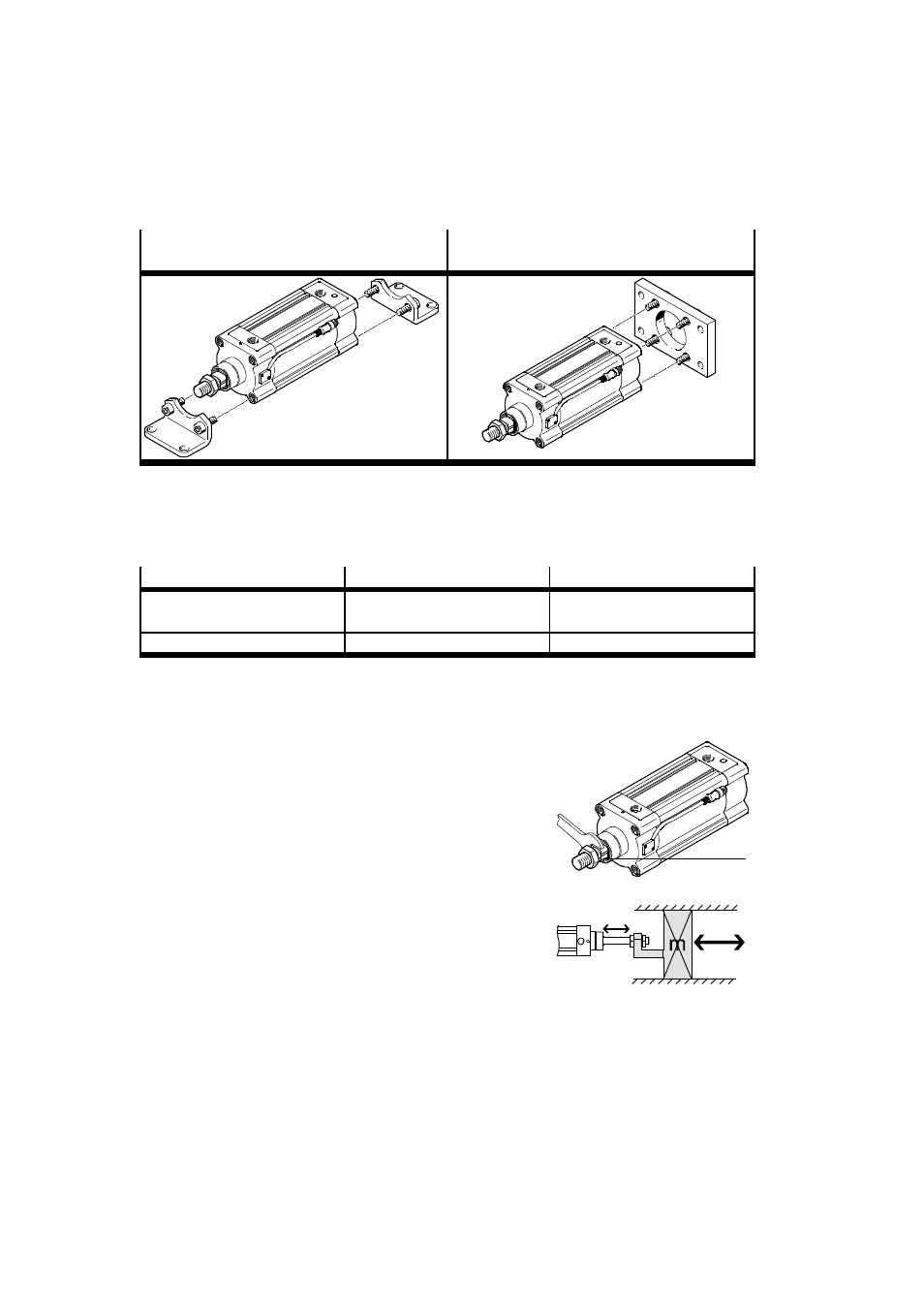

Выберите вариант крепления (например, из следующей таблицы).
Использование монтажных лап HNC
в резьбовых отверстиях болтов крышек
Использование фланцевого крепления FNC
в резьбовых отверстиях болтов крышек
Tab. 2
•
Равномерно затяните крепежные винты.
Различные типоразмеры изделия характеризуются следующими исполнениями соединительной
резьбы и следующими моментами затяжки:
Типоразмер
80
100
Присоединительная
резьба
M10
M10
Момент затяжки
[Н·м]
10 + 2
10 + 2
Tab. 3
При монтаже принадлежностей на штоке:
•
Используйте следующие элементы:
–
только резьбу штока.
–
шток квадратного сечения
5 для удерживания
(только во втянутом конечном положении).
Макс. момент затяжки подшипника не должен превы-
шать 5 Н·м.
Fig. 2
5
–
наружная направляющая для полезной нагрузки.
Помогает избежать поперечных нагрузок на шток.
Поперечные нагрузки искажают результаты измерений и
могут повредить измерительную систему.
Fig. 3
