Manöverdon och anslutningar
1
2
3
4
5
6
7

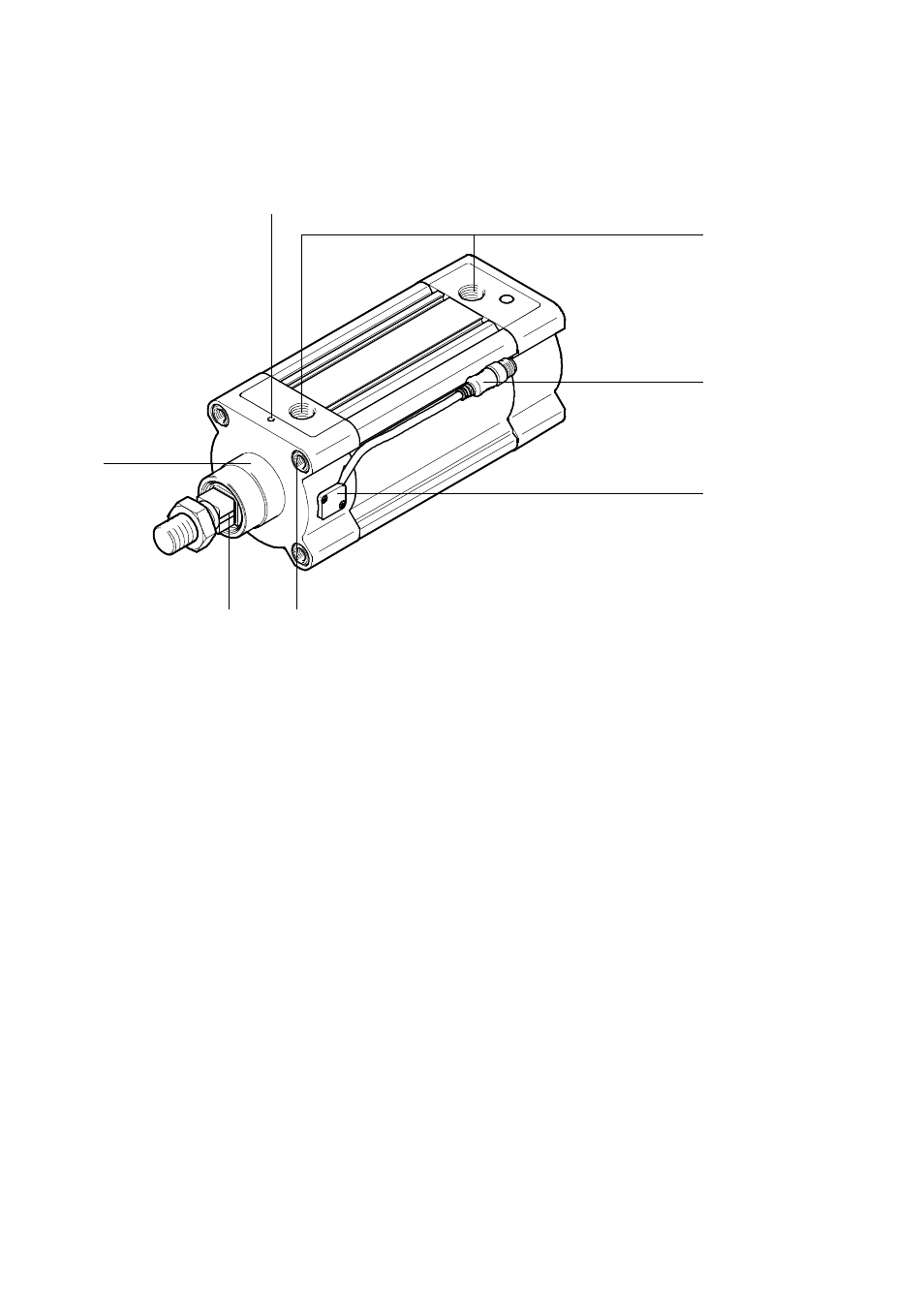

1 Tryckluftsanslutningar
2 Elektrisk anslutning för mäthuvud
3 Mäthuvud
4 Flänsskruvar med gängade hål för montering
5 Kvadratisk kolvstång med integrerat
magnetband
6 Centreringsfläns
7 Jordanslutning
Fig. 1
2
Funktion och användning
Genom växelvis påluftning av tryckluftsanslutningarna rör sig kolvstången på normcylindern DDPC fram
och tillbaka. Normcylindern har ett integrerat, inkrementellt vägmätningssystem. I kolvstången sitter
ett magnetband. En givare i lagerlocket omvandlar magnetbandets impulser till elektriska signaler.
DDPC är avsedd för transport av massa. Det integrerade mätsystemet används för att övervaka
kolvpositionen i kombination med ett positioneringssystem från Festo (t. ex. CPX-CMPX, CPX-CMAX,
SPC200, SPC11 “Soft Stop”) eller som mätcylinder med CPX-CMIX eller DADE.
DDPC är inte avsedd för tillverkningsprocesser som är koppar- eller PTFE-känsliga.
