DDPC
20
Festo – DDPC – 1207NH Svenska

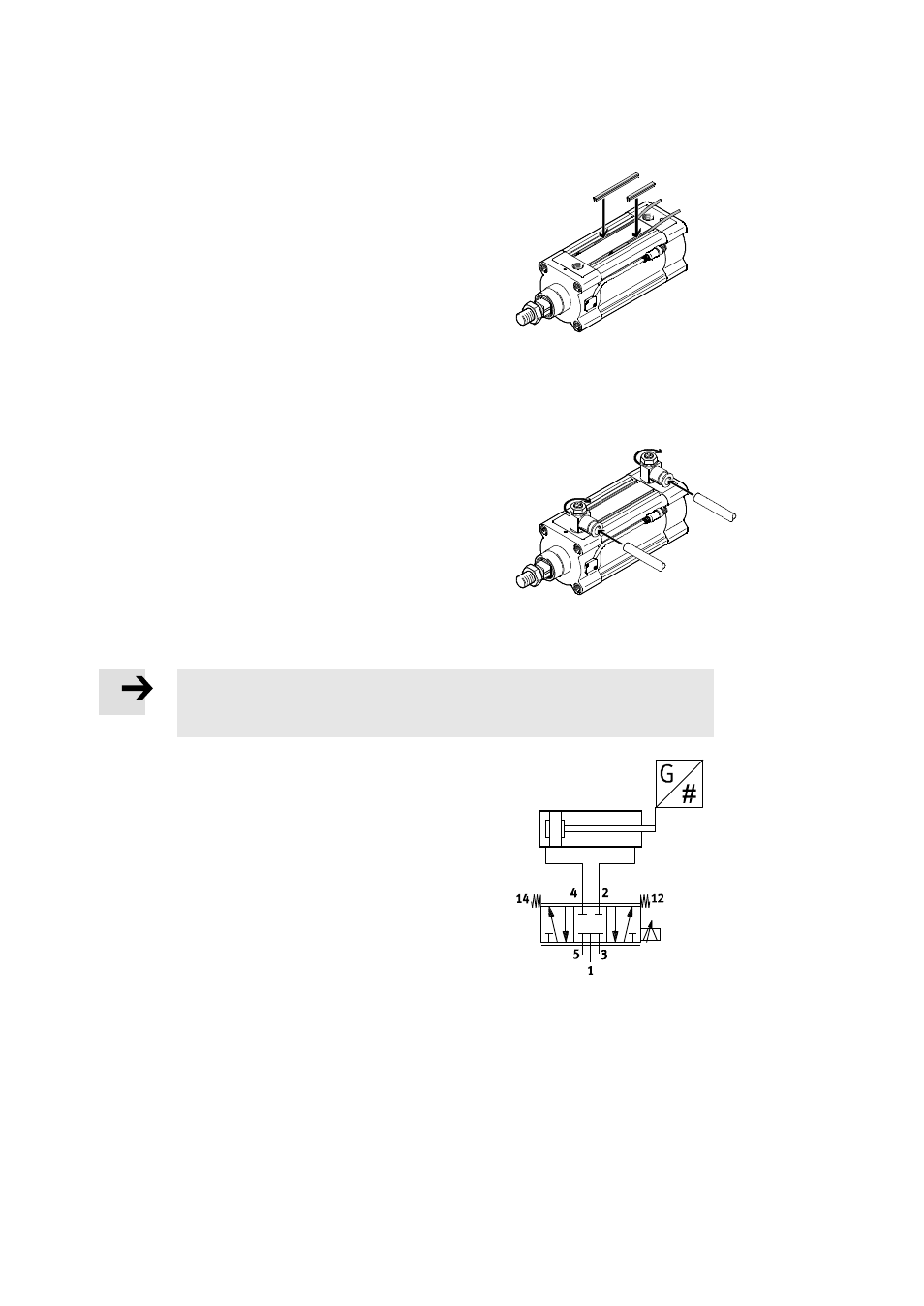

Vid användning av ytterligare lägesgivare:
•
Placera lägesgivaren i fästspåren.
•
Använd spårskydd över spåren för att fixera kablarna
smutsskyddat (
tillbehör).
Fig. 4
5.2
Pneumatisk montering
•
Ta bort förslutningselementen från tryckluftsanslutningarna.
•
Anslut DDPC med slangar till tryckluftsanslutningarna
1
(
tillbehör).
Vid användning av DDPC som mätcylinder:
•
Vrid strypbackventilerna GRLZ eller GRLA direkt i de aktuella
tryckluftsanslutningarna (
tillbehör).
Strypbackventiler gör det möjligt att ställa in hastigheten.
Fig. 5
Vid användning av DDPC med elektronisk reglering:
Information
•
Beakta monteringsföreskrifterna och anvisningarna speciellt för DDPC i
beskrivningarna till positioneringssystemet.
•
Använd en proportional-vägventil för adresseringen av DDPC
(
tillbehör).
Proportional-vägventilen och reglerelektroniken genererar
tillsammans den önskade rörelsen genom tryckskillnaden vid de
båda kolvytorna.
Fig. 6
