44
SK

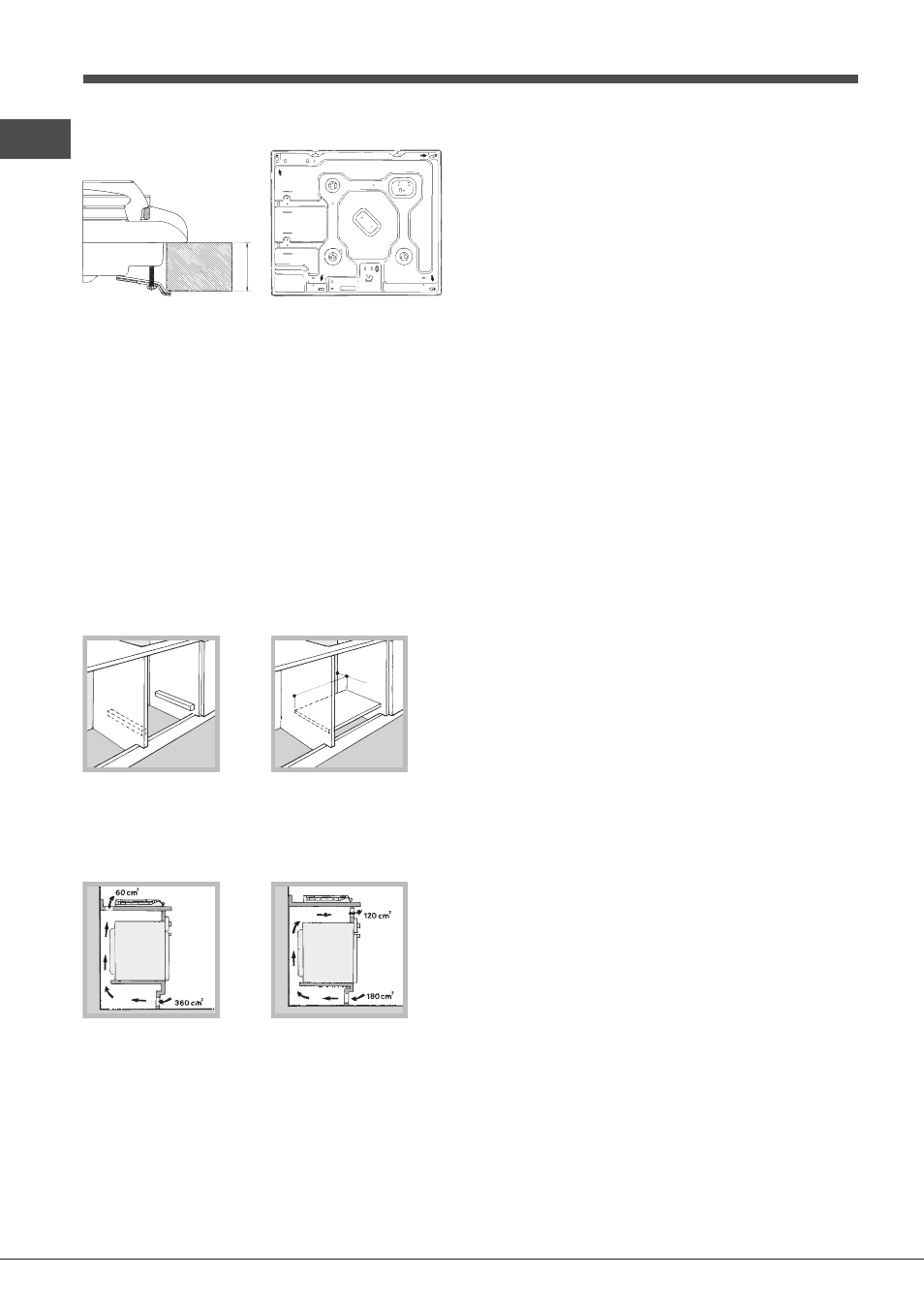

Predná časť
40
Poloha háčika pre Zadná časť
prichytenie k pracovnej
doske kuchynskej linky
H=40mm
! Použite háčiky, ktoré nájdete v „balení príslušenstva“.
• Ak varná doska nie je nainštalovaná na vstavanej rúre, je
potrebné vložiť drevený panel slúžiaci ako izolácia. Musí byť
umiestnený v minimálnej vzdialenosti 20 mm od spodnej
časti samotnej varnej dosky.
Ventilácia
Aby bola zaistená dostatočná ventilácia, je potrebné
odstrániť zadnú stenu úložného priestoru. Odporúča sa
nainštalovať rúru tak, aby sa opierala o dve drevené lišty
alebo o rovnú plochu s otvorom najmenej 45 x 560 mm
(viď obrázky).
560 mm
.
45 mm.
V prípade inštalácie nad vstavanou rúrou bez nútenej
ventilácie je potrebné, aby mal nábytok otvory pre nasávanie
a odvádzanie vzduchu, kvôli zabezpečeniu ventilácie (viď
obrázky).
Elektrické zapojenie
Varné dosky vybavené trojpólovým napájaním sú
uspôsobené pre činnosť so striedavým prúdom s napätím
a frekvenciou uvedenými na štítku s technickými údajmi
(umiestnenom na spodnej časti varnej dosky). Zemniaci
vodič je označený žlto-zelenou farbou. V prípade inštalácie
nad vstavanú rúru, elektrické zapojenie varnej dosky a rúry
musí byť vykonané osobitne, jednak z dôvodov elektrickej
bezpečnosti a jednak pre uľahčenie prípadného vytiahnutia
rúry.
Pripojenie napájacieho kábla do elektrickej siete
Na kábel namontujte normalizovanú zástrčku, vhodnú pre
prúdový odber, ktorý je uvedený na štítku s technickými
údajmi. V prípade priameho zapojenia do siete je
potrebné medzi zariadenie a sieť zapojiť omnipolárny istič
s minimálnou rozpínacou vzdialenosťou kontaktov 3 mm,
vhodný pre daný prúdový odber a vyhovujúci platným
normám (zemniaci vodič nesmie byť ističom prerušený).
Napájací kábel musí byť umiestnený tak, aby teplota žiadnej
jeho časti nepresiahla teplotu prostredia o 50 °C.
! Pracovník, ktorý vykonáva inštaláciu, zodpovedá
za správnosť elektrického zapojenia a za dodržanie
bezpečnostných noriem.
Pred zapojením sa uistite, že
• Je zásuvka riadne uzemnená a odpovedá zákonným
predpisom;
• je zásuvka schopná znášať prúdový odber odpovedajúci
maximálnemu výkonu zariadenia, uvedenému na štítku
s technickými údajmi;
• sa napájacie napätie pohybuje v rozmedzí uvedenom na
štítku s technickými údajmi;
• je zásuvka je vhodná pre zástrčku zariadenia. V opačnom
prípade vymeňte zásuvku alebo zástrčku; nepoužívajte
predlžovacie káble ani rozvodky.
! Po ukončení inštalácie zariadenia musia zostať elektrický
kábel a elektrická zásuvka ľahko prístupné.
! Kábel sa nesmie ohýbať ani stláčať.
! Kábel musí byť pravidelne kontrolovaný a podľa potreby
vymenený výhradne autorizovaným technikom (viď
Servisná služba).
! Firma neponesie žiadnu zodpovednosť, ak nebudú
tieto pokyny dodržané.
Pripojenie k rozvodu plynu
Pripojenie zariadenia k potrubiu alebo tlakovej fľaši
s plynom musí byť vykonané v súlade s Národnými
Normami v platnom znení, a to len potom, ako ste sa
uistili, že je zariadenie prispôsobené pre druh plynu, ktorý
bude dodávaný. V opačnom prípade vykonajte úkony
uvedené v odstavci „Prispôsobenie rôznym druhom plynu“.
V prípade napájania tekutým plynom z tlakovej fľaše,
použite regulátory tlaku, vyhovujúce Národným Normám
v platnom znení.
! Kvôli zaisteniu bezpečnej činnosti, kvôli dobrému využitiu
energie a kvôli zaisteniu dlhšej životnosti zariadenia sa
uistite, že prívodný tlak zodpovedá hodnotám uvedeným
v tabuľke „Parametre horákov a trysiek“.
Pripojenie rúrkou (medenou alebo oceľovou)
! Pripojenie k rozvodu plynu musí byť vykonané tak, aby
zariadenie nebolo nijakým spôsobom namáhané.
Na napájacej rampe zariadenia sa nachádza nasmerovatelná
spojka v tvare “L”, tesnost ktorej je zaistená tesnením. Ak
je potrebné otocit spojku, tesnenie vymente (súcast výbavy
zariadenia). Spojka pre prívod plynu do zariadenia má závit
1/2 pre plyn, samec, valcová.
